4 Установка и монтаж
Руководство по установке и техническому обслуживанию
31
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
▪ Тип 1: При данном виде низкотарифного подключения к сети
электропитание наружного блока теплового насоса не преры-
вается.
▪ Тип 2: При данном виде низкотарифного подключения к сети
электропитание наружного блока теплового насоса прерыва-
ется после определенного промежутка времени.
▪ Тип 3: При данном виде низкотарифного подключения к сети
электропитание наружного блока теплового насоса прерыва-
ется немедленно.
Беспотенциальный переключающий контакт S2S может быть
выполнен в качестве размыкающего или замыкающего переклю-
чающего контакта.
▪ Для версии в качестве разомкнутого переключающего кон-
такта необходимо установить параметр [Подключение HT/NT]
= 1 [→Главное меню →Настройки →Входы/Выходы]. При от-
правке сигнала низкого тарифа от энергоснабжающего пред-
приятия (EVU) размыкается переключающий контакт S2S.
Установка переключается на «Принудительное ВЫКЛ.». При
повторной отправке сигнала беспотенциальный переключаю-
щий контакт S2S замыкается, а система продолжает работу.
▪ Для версии в качестве замкнутого переключающего контакта
необходимо установить параметр [Подключение HT/NT] = 0
[→Главное меню →Настройки →Входы/Выходы]. При от-
правке сигнала низкого тарифа от энергоснабжающего пред-
приятия (EVU) замыкается переключающий контакт S2S.
Установка переключается на «Принудительное ВЫКЛ.». При
повторной отправке сигнала беспотенциальный переключаю-
щий контакт S2S размыкается, а система продолжает работу.
[Подключение HT/NT]
= 1
[Подключение HT/NT]
= 0

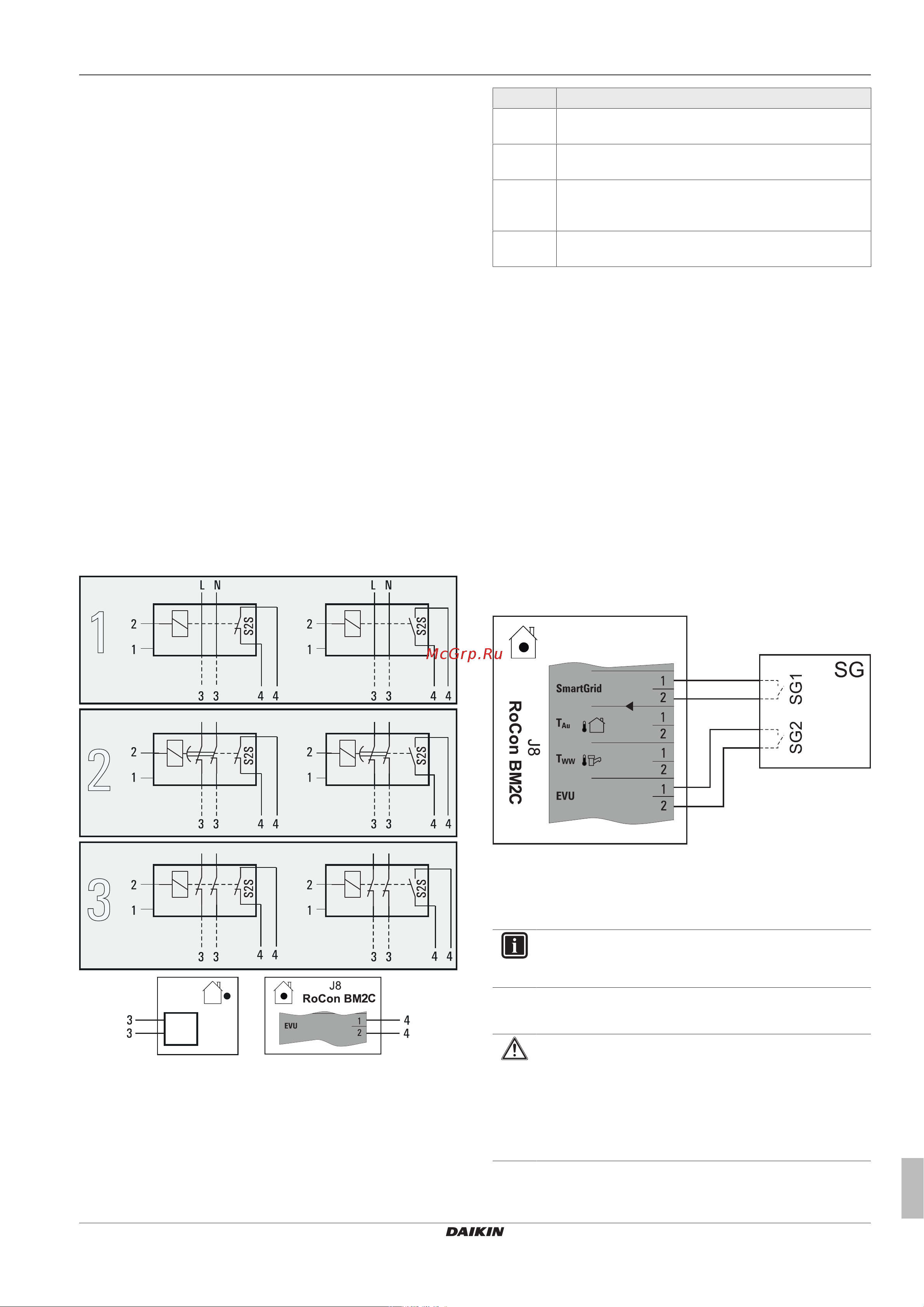

Рису-
нок4-44
Подключение переключающего контакта H/NT
Поз. Обозначение
1 Ящик домового ввода для низкотарифного подклю-
чения к сети
2 Приемник для обработки управляющего сигнала HT/
NT
3 Электропитание наружного блока теплового насоса
(см. соответствующее руководство по монтажу на-
ружного блока теплового насоса)
4 Беспотенциальный переключающий контакт для вну-
треннего блока теплового насоса
Табли-
ца4-8
4.7.15 Подключение интеллектуального
контроллера (Smart Grid - SG)
Как только функция активируется с помощью параметра
[→Главное меню →Настройки →Входы/выходы] = 1 (см. руко-
водство по эксплуатации контроллера), то в зависимости от сиг-
нала энергоснабжающего предприятия тепловой насос
переключается в режим ожидания, обычный режим или в высо-
котемпературный режим работы.
Для этого беспотенциальные переключающие контакты SG1/
SG2 интеллектуального контроллера должны быть подключены
к разъему J8, подключениям Smart Grid и EVU, на печатной пла-
те RoCon BM2C (см. Рисунок 4-45).
Как только активируется функция Smart Grid, автоматически де-
активируется функция HT/NT. В зависимости от значения пара-
метра [Режим Smart Grid] тепловой насос работает по-разному
[→Главное меню →Настройки →Входы/выходы] (см. руко-
водство по эксплуатации контроллера).
Рису-
нок4-45
Подключение функции Smart Grid
4.8 Подключение хладагента
ИНФОРМАЦИЯ
Соблюдайте руководство по установке наружного бло-
ка!
4.8.1 Прокладка трубопроводов хладагента
ОСТОРОЖНО!
Повторное использование трубопроводов хладагента
может привести к повреждению устройства.
▪ Не используйте повторно трубопровод хладагента,
который использовался с другим хладагентом. Заме-
ните трубопровод хладагента или тщательно очисти-
те его.
