4 Установка и монтаж
Руководство по установке и техническому обслуживанию
28
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU

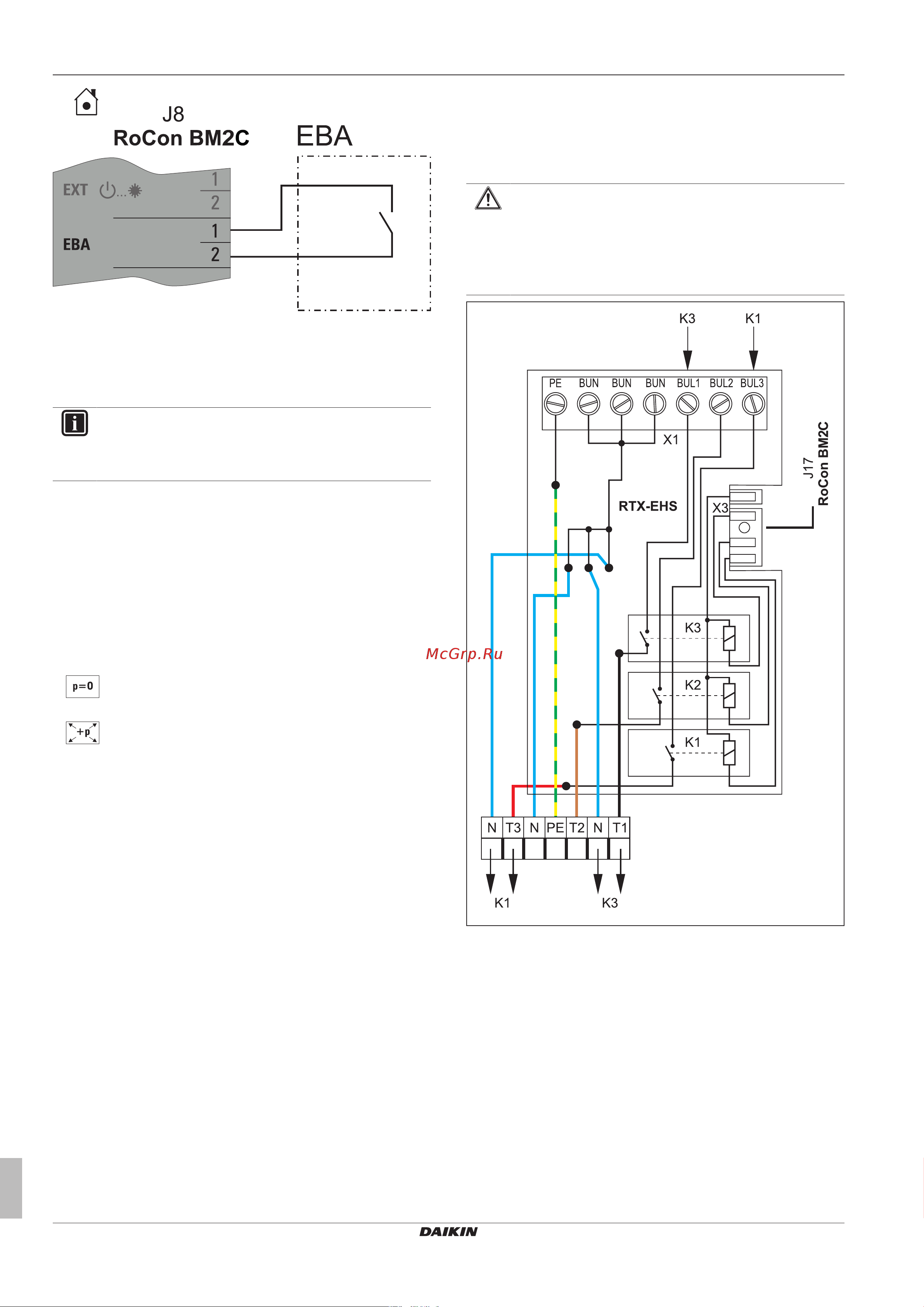

Рису-
нок4-37
Подключение переключающего контакта EBA
4.7.9 Подключение внешнего
теплогенератора
ИНФОРМАЦИЯ
Для подключения внешнего теплогенератора необхо-
димо установить соединительный набор для внешних
теплогенераторов. (см. Глава 4.5).
Для поддержки системы отопления или в качестве альтернати-
вы резервному электронагревателю к устройству Daikin Altherma
EHS(X/H) можно подключить внешний теплогенератор (напри-
мер, котел на газовом или жидком топливе). Для подключения
внешнего теплогенератора необходимо установить соедини-
тельный набор для внешних теплогенераторов (см. Глава 4.5).
Тепло, подаваемое внешним теплогенератором, должно подво-
диться к безнапорной накопленной воде в накопительном баке
горячей воды устройства Daikin Altherma EHS(X/H).
▪ Выполнить гидравлическое подключение согласно одному из
следующих вариантов:
▪ без давления через разъемы (подающий и обратный
поток гелиосистемы) бака горячей воды
▪ для типов устройств Daikin Altherma EHS(X/H) …Biv, че-
рез встроенный теплообменник системы бака солнечной
энергии.
▪ Соблюдайте указания по гидравлическим подключениям
(см. Глава 1.2)
▪ Примеры для гидравлического подключения (см. Глава 6).
Сигнал запроса внешнего теплогенератора включается через
реле на печатной плате RTX-EHS (см. Рисунок 4-38). Электриче-
ское подключение к устройству Daikin Altherma EHS(X/H) воз-
можно следующим образом:
▪ Внешний теплогенератор имеет подключение беспотенциаль-
ного переключающего контакта для запроса на тепло:
▪ Подключение к K3, если внешний теплогенератор отвечает
за подготовку горячей воды и поддержку системы отопле-
ния (параметр настройки [Конфиг. внешнего источника теп-
ла] = «2» [→Главное меню →Настройки →Внешний источ-
ник])
или
▪ Подключение к K1 и K3, если используются два внешних
теплогенератора (параметр настройки [Конфиг. внешнего
источника тепла] = «3» [→Главное меню →Настройки
→Внешний источник]). При этом K1 выполняет переключе-
ние внешнего теплогенератора (например, газового или
жидкотопливного котла) для поддержки системы отопления,
а K3 — внешнего теплогенератора (EKBUxx) для подготов-
ки горячей воды.
или
▪ Подключение к выходу AUX A (см. Глава 4.7.13)
▪ Внешний теплогенератор переключается только через напря-
жение сети: подключение (~230В, максимальная нагрузка
3000ватт) к K1 и K3.
ОСТОРОЖНО!
Опасность пробоев под действием напряжения.
▪ Не разрешается использовать подключения печат-
ной платы RTX-EHS одновременно для переключе-
ния напряжения сети (~230В) и защитного малого
напряжения (SELV = «Safety Extra Low Voltage»).
Рису-
нок4-38
Подключение к печатной плате RTX-EHS
1 Информацию о соответствующем электрическом подключе-
нии см. в соответствующем руководстве по монтажу внеш-
него теплогенератора.
2 Установите соединительный набор для внешнего теплогене-
ратора (см. Глава 4.5).
3 Выполните необходимые соединения на печатной плате
RTX-EHS соединительного набора (см. Рисунок 4-38).
4 Используя зажимы для разгрузки от натяжения и кабельные
стяжки из комплекта поставки, закрепите на соединительном
наборе вводимые внутрь него кабели (см. шаги 7 и 8 в Глава
4.7.4).
