4 Установка и монтаж
Руководство по установке и техническому обслуживанию
16
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
3 Ввинтить ручки (Рисунок 4-6, поз.A) в освободившиеся резь-
бовые отверстия.
4 Аккуратно переместить Daikin Altherma EHS(X/H) в место
установки, используя ручки.
5 Установить Daikin Altherma EHS(X/H) на место размещения.
▪ При установке в шкафах, за перегородками или в прочих
стесненных условиях обеспечить достаточную вентиляцию
(например, с помощью вентиляционных решеток). Если об-
щий объем заправки хладагента в системе составляет
≥1,84кг, к вентиляционным отверстиям применяются до-
полнительные требования (см. Глава 10.4).
4.4 Подготовка устройства к
установке

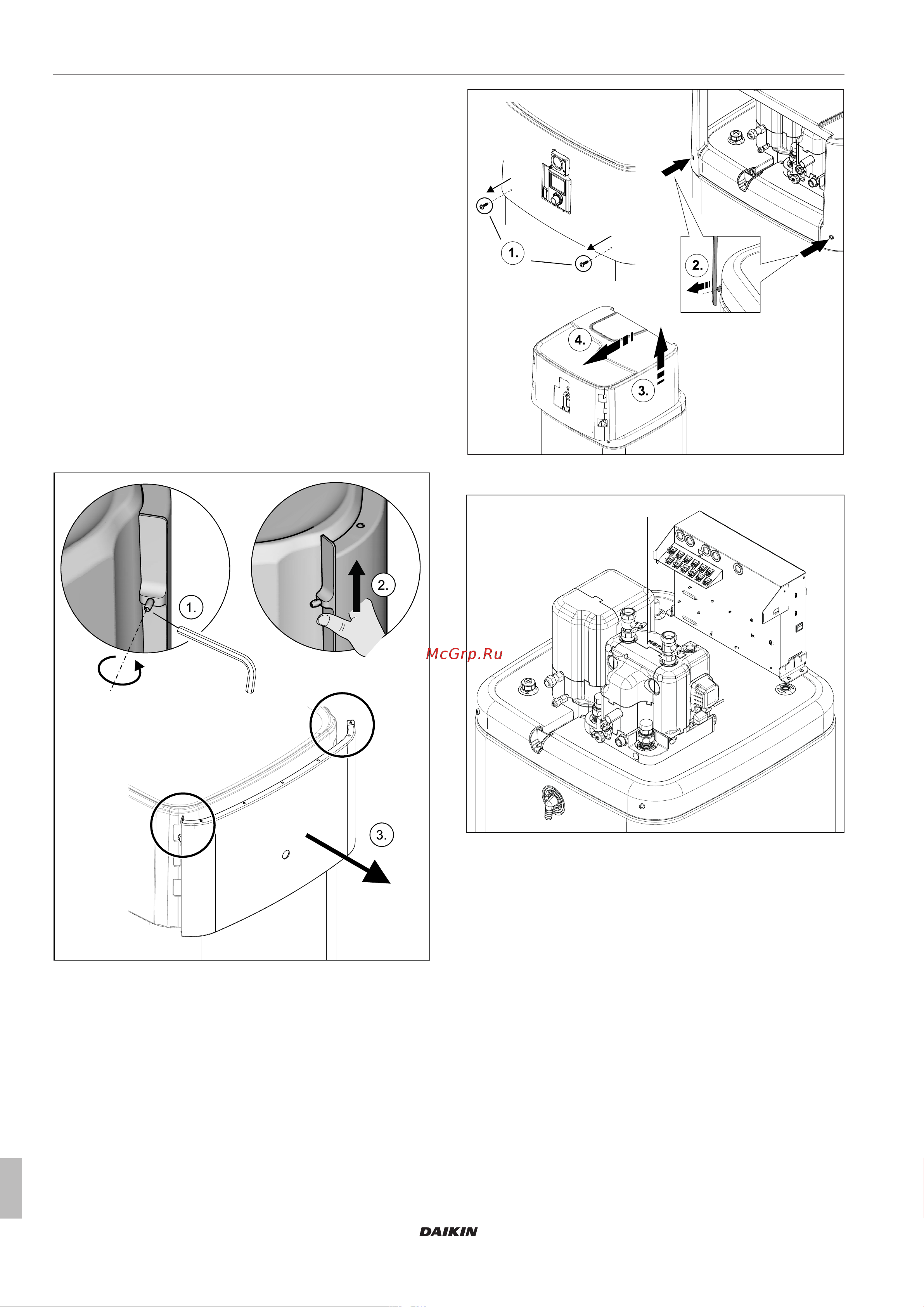

4.4.1 Демонтаж переднего стекла
1 Ослабьте винты (1.).
2 Нажмите боковые ручки пальцами вверх (2.), удерживая их
сверху большими пальцами.
3 Снимите переднее стекло спереди (3.).
Рису-
нок4-7
Демонтаж переднего стекла
4 После завершения установки: установите переднее стекло
над поворотной кнопкой устройства RoCon+ HP. Нажимайте
вверх и вниз, пока переднее стекло не будет надежно за-
фиксировано.
4.4.2 Снятие защитного кожуха
1 Ослабьте винты (1.).
2 Отсоедините защитный кожух от вставленных назад ручек
(2.), поднимите сзади (3.) и снимите в направлении спереди
(4.).
Рису-
нок4-8
Снятие защитного кожуха
A
Рису-
нок4-9
Без защитного кожуха
4.4.3 Перемещение корпуса контроллера в
сервисное положение
Для облегчения работ с гидравлической системой устройства
Daikin Altherma EHS(X/H) блок контроллера можно переместить
в сервисное положение.
1 Ослабьте винты (1) крепления корпуса контроллера.
