Daikin EHSX04P50DA7 [21/76] Установка и монтаж
![Daikin EHSX08P50DA7 [21/76] Установка и монтаж](/views2/1788045/page21/bg15.png)
4 Установка и монтаж
Руководство по установке и техническому обслуживанию
19
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU

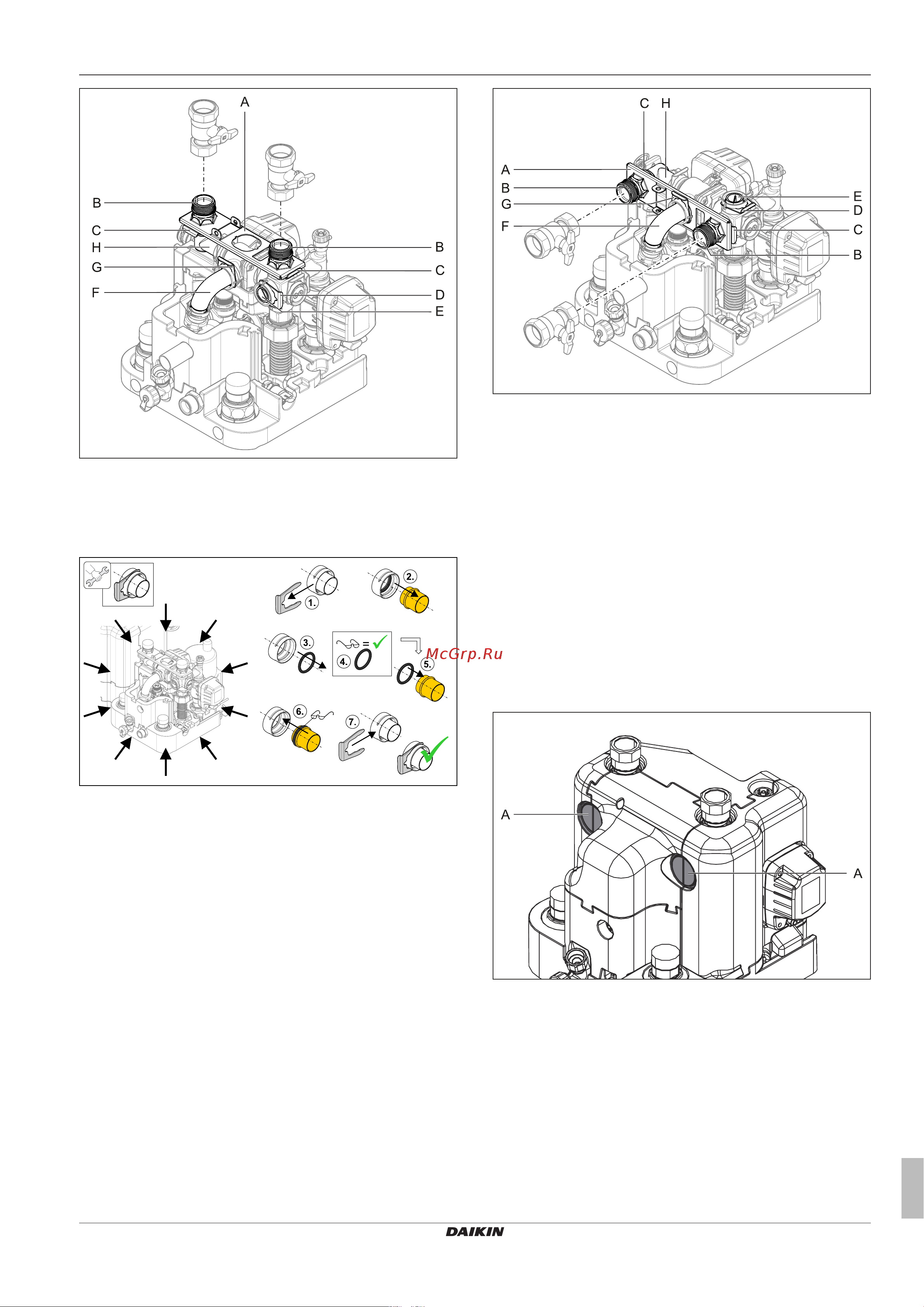

Рису-
нок4-17
Направленность подключений подающей и обрат-
ной линий системы отопления вверх
2 Снять обе вставные скобы соединительных муфт (Рисунок
4-17, поз.C).
3 Снять обе соединительные муфты (Рисунок 4-17, поз.B).
Рису-
нок4-18
Гидравлические разъемные соединения
4 Снять крепежную пластину (Рисунок 4-17, поз.A).
5 Снять вставную скобу пробки (Рисунок 4-17, поз.D).
6 Извлечь пробку (Рисунок 4-17, поз.E).
7 Повернуть угловую деталь (Рисунок 4-17, поз.H) на 90° по
направлению назад.
8 Снять вставную скобу колена (Рисунок 4-17, поз.G).
9 Осторожно вытянуть колено (Рисунок 4-17, поз.F) из его го-
ризонтального крепления по направлению назад так, чтобы
в образовавшееся пространство можно было горизонтально
вставить крепежную пластину (Рисунок 4-19, поз.A).
Рису-
нок4-19
Направленность подключений подающей и обрат-
ной линий системы отопления назад
10 Установить крепежную пластину между коленом и его гори-
зонтальным креплением, а затем вставить колено (Рисунок
4-19, поз.F) через среднее отверстие крепежной пластины в
его крепление.
11 Вновь зафиксировать колено вставной скобой (Рисунок 4-19,
поз.G) в его креплении.
12 Вставить обе соединительные муфты (Рисунок 4-19, поз.B)
через крепежную пластину в боковые крепления.
13 Зафиксировать обе соединительные муфты вставными ско-
бами (Рисунок 4-19, поз.C) в их креплениях.
14 Вставить пробку (Рисунок 4-19, поз.E) в верхнее крепление.
15 Зафиксировать пробку вставной скобой (Рисунок 4-19,
поз.D).
16 Вырезать боковые отверстия теплоизоляции (Рисунок 4-20,
поз.A) соответствующим инструментом.
Рису-
нок4-20
Вырезы в теплоизоляции
4.4.8 Открытие кожуха
1 При направленности подключений подающей и обратной ли-
ний системы отопления вверх: отсоедините кожух специаль-
ным инструментом вдоль перфорации.
