4 Установка и монтаж
Руководство по установке и техническому обслуживанию
20
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU

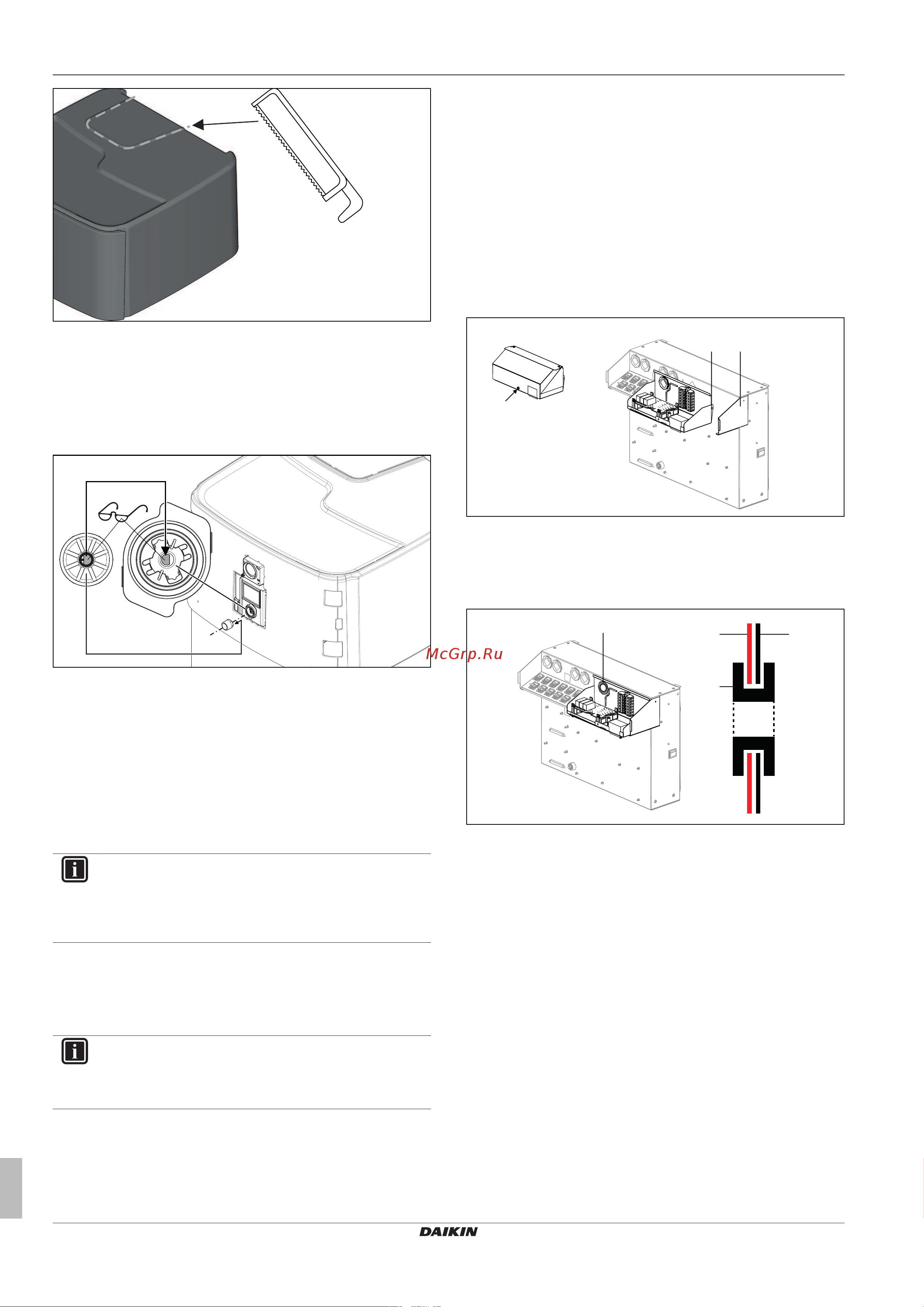

Рису-
нок4-21
Открытие кожуха
4.4.9 Крепление поворотной кнопки к
контроллеру
1 Установить поворотную кнопку в крепление поворотной
кнопки на устройстве RoCon+ HP и нажать на нее.
Рису-
нок4-22
Установка поворотной кнопки
4.5 Установка опциональных
принадлежностей
4.5.1 Установка резервного
электронагревателя
(EKBUxx)
ИНФОРМАЦИЯ
Если высота потолка низкая, наклоните накопительный
бак, чтобы установить резервный нагреватель в поло-
жении опорожнения. Это необходимо сделать перед
дальнейшими этапами установки.
Устройство Daikin Altherma EHS(X/H) предусматривает возмож-
ность установки дополнительного электронагревателя (резерв-
ного нагревателя EKBUxx). Например, это поможет использо-
вать регенерированное электричество в качестве дополнитель-
ного источника тепла.
ИНФОРМАЦИЯ
К данному компоненту прилагается отдельное руко-
водство, содержащее в том числе и указания по уста-
новке и управлению.
4.5.2 Монтаж соединительного набора
внешнего теплогенератора
Для управления резервным электронагревателем или другими
внешними теплогенераторами необходимо установить соедини-
тельный набор внешнего теплообменника.
1 Откройте корпус; для этого выкрутите винт.
2 Выньте дополнительные компоненты из корпуса (зажим ка-
бельного ввода, кабельные стяжки, проходную втулку).
3 Установите соединительный набор на корпус контроллера
устройства Daikin Altherma EHS(X/H). Для этого вставьте
крюки (1) соединительного набора в пазы корпуса контрол-
лера (2); а затем прижмите соединительный набор вниз.
1 2
Рису-
нок4-23
Монтаж соединительного набора
4 Установите проходную втулку (3) в проход между соедини-
тельным набором (A) и корпусом контроллера (B). Убеди-
тесь, что втулка закрывает обе пластины.
3
A B
3
Рису-
нок4-24
Прокладка кабеля
5 Проведите кабель EHS Schaltplatine Ultra через проходную
втулку и подключите его к RoCon BM2C (см. Рисунок 4-38).
6 После завершения установки и выполнения электрических
подключений (см. Подключение воды и Глава 4.7) установи-
те на место крышку и зафиксируйте ее винтом.
4.5.3 Монтаж соединительного набора DB
Опциональный соединительный набор DB обеспечивает улуч-
шенную доступность для подключения трубопровода DrainBack
(подающий поток гелиосистемы).
