Daikin EHSX04P50DA7 [25/76] Установка и монтаж
![Daikin EHSX04P50DA7 [25/76] Установка и монтаж](/views2/1788045/page25/bg19.png)
4 Установка и монтаж
Руководство по установке и техническому обслуживанию
23
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU

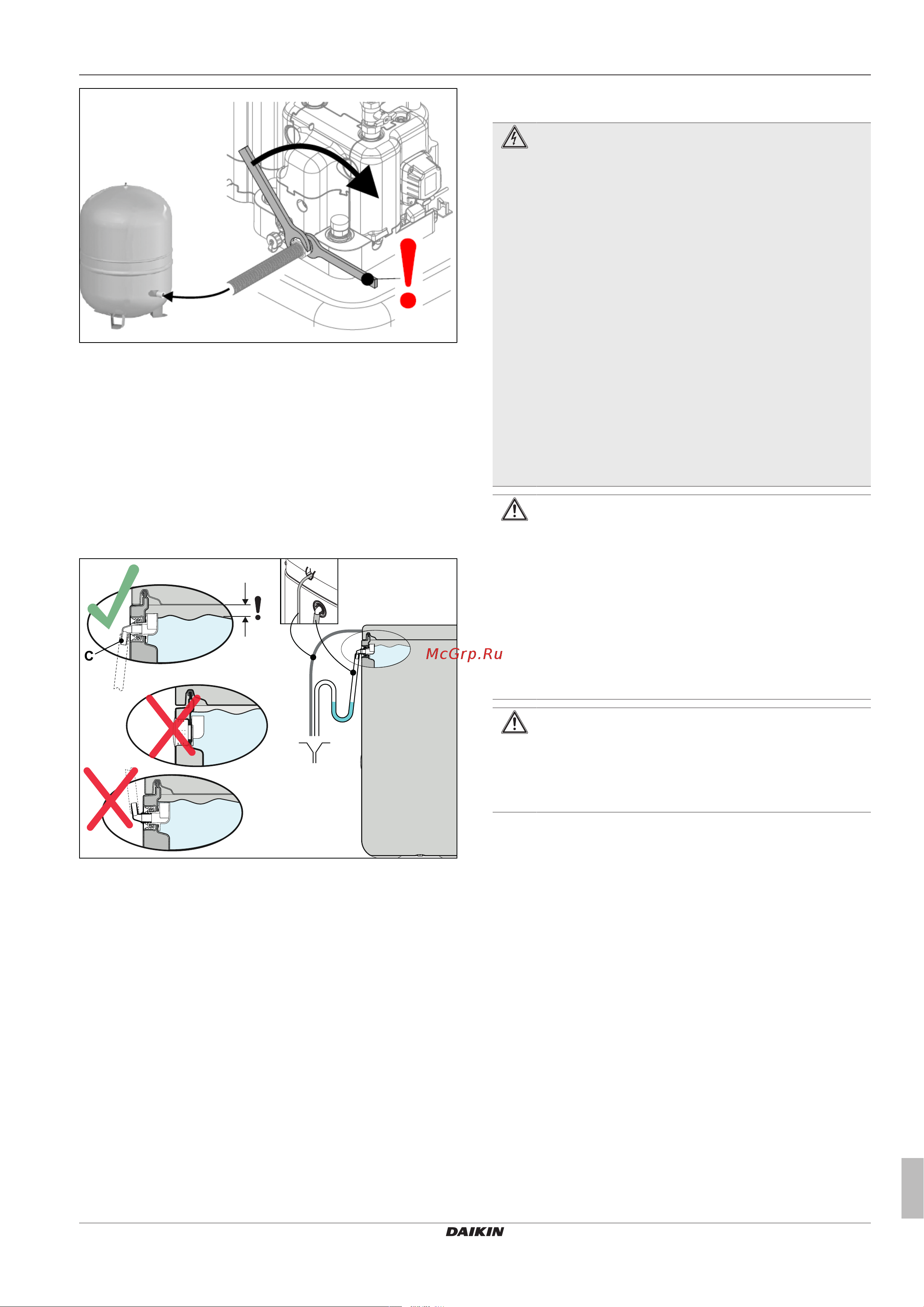

Рису-
нок4-29
Подключение мембранного расширительного сосу-
да
4.6.2 Подключение слива
1 Соединить сливной шланг с соединительной деталью шлан-
га для устройства защиты от переливания (Рисунок 3-1, поз.
23).
– Использовать прозрачный сливной шланг (выливающая-
ся вода должна быть видна).
– Подключить сливной шланг к сливному устройству до-
статочных размеров.
– Слив не должен быть закрываемым.
Рису-
нок4-30
Подключение сливного шланга
4.7 Электрическое подключение
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТО-
КОМ
При прикосновении к токоведущим частям возможно
получение удара электрическим током и опасных для
жизни травм и ожогов.
▪ Перед началом работ на токоведущих частях, отклю-
чить от сети электропитания все электрические це-
пи системы (выключите внешний главный выключа-
тель, разомкните предохранитель) и обезопасьте от
случайного включения.
▪ Электрическое подключение и работы на электриче-
ских частях должны выполняться только специали-
стами-электриками с соблюдением действующих
норм и предписаний, а также инструкций энергоснаб-
жающего предприятия и указания в этом руко-
водстве.
▪ Ни в коем случае не вносите структурные изменения
в штекеры или другое электрооборудование.
▪ По окончанию работ сразу вновь установите кожу-
хи устройства и накладки для техобслуживания
устройства.
ОСТОРОЖНО!
Корпус контроллера устройства Daikin Altherma EHS(X/
H) может сильно нагреваться во время работы. Это мо-
жет привести к тому, что токоведущие жилы в ре-
зультате собственного нагревания при эксплуатации
достигают более высоких температур. Поэтому такие
провода должны иметь длительную рабочую темпера-
туру 90°C.
▪ Используйте только провода с длительной рабочей
температурой ≥90°C для следующих подключений:
наружный блок теплового насоса и, в качестве оп-
ции, резервный электронагреватель (EKBUxx)
ОСТОРОЖНО!
В случае повреждения провода подключения устрой-
ства Daikin Altherma EHS(X/H) к сети во избежание до-
полнительного ущерба он должен быть заменен произ-
водителем, службой технической поддержки или дру-
гим лицом соответствующего уровня квалификации.
Все электронные устройства управления и защиты устройства
Daikin Altherma EHS(X/H) подключены, проверены и готовы к
эксплуатации. Несанкционированные изменения электрообору-
дования опасны и не допускаются. За возникающий при этом
ущерб ответственность несет только эксплуатирующая органи-
зация.
