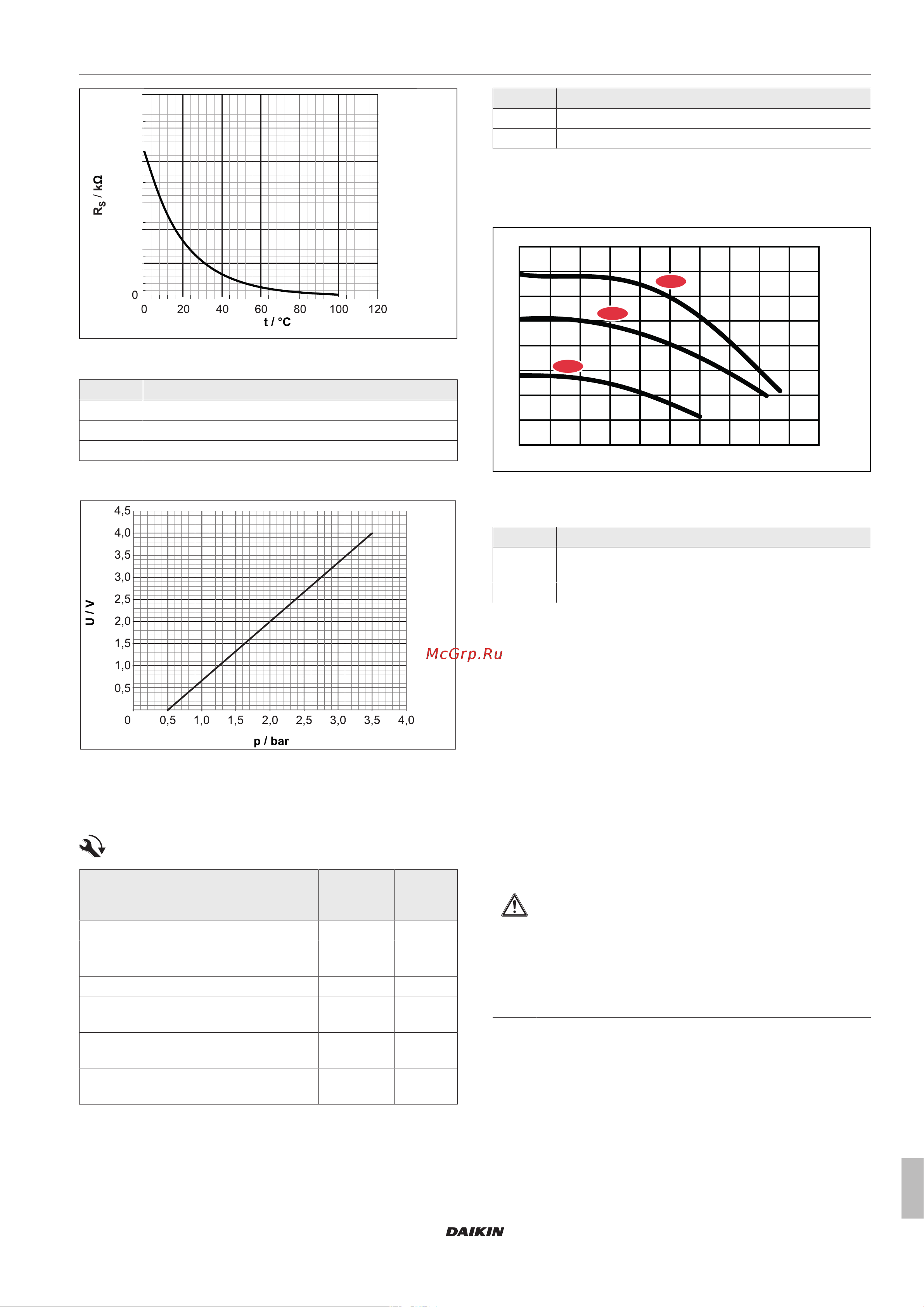

10 Технические характеристики
Руководство по установке и техническому обслуживанию
65
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
15
30
45
90
75
60
Рису-
нок10-2
Характеристика датчиков температуры t
R
,t
V
,
t
DHW2
, t
DC
Поз. Обозначение
R
S
Сопротивление датчика (NTC)
t Температура
t
R
Датчик температуры обратной линии
Табли-
ца10-17
Пояснение к Рисунок 10-1
Рису-
нок10-3
Графическая характеристика датчика давления
(DS)
Поз. Обозначение
p Напор воды
U Напряжение
Табли-
ца10-18
Пояснение к Рисунок 10-3
10.2.2 Графические характеристики насоса
0
100
200
300
400
500
600
700
800
0 200 400 600 800 1000 1200 1400 1600 1800 2000
∆p / mbar
m / L/h
H
R
100%
50%
75%
Рису-
нок10-4
Остаточная высота подъема внутреннего цирку-
ляционного насоса системы отопления с теплооб-
менником для поддержки системы отопления
Поз. Обозначение
ΔP
R
Остаточная высота подъема внутреннего циркуляци-
онного насоса системы отопления
m
H
Датчик расхода системы отопления
Табли-
ца10-19
Пояснение к Рисунок 10-4
10.3 Моменты затяжки
Деталь Размер
резьбы
Моменты
затяжки
в Нм
Датчик температуры Все Макс. 10
Подключения гидравлической системы
(вода)
1‘‘ 25 – 30
Подключения газопровода (хладагент) 5/8‘‘ 63 – 75
Подключения трубопровода для жидко-
сти (хладагент)
1/4‘‘ 15 – 17
Подключения трубопровода для жидко-
сти (хладагент)
3/8‘‘ 33 – 40
Резервный нагреватель 1,5‘‘ Макс. 10
(вручную)
Табли-
ца10-20
Моменты затяжки
10.4 Минимальная площадь пола и
вентиляционные отверстия
ОСТОРОЖНО!
Повторное использование трубопроводов хладагента
может привести к повреждению устройства.
▪ Не используйте повторно трубопровод хладагента,
который использовался с другим хладагентом. Заме-
ните трубопровод хладагента или тщательно очисти-
те его.
▪ Если общий объем заправки хладагента в системе составляет
<1,84кг, других требований нет.
▪ Если общий объем заправки хладагента в системе составляет
≥1,84кг, вы должны соблюдать дополнительные требования к
минимальной площади пола:
