Übersetzung der Originalanleitungen
Packaged Rooftop
108
Wir behalten uns das Recht vor, ohne Vorankündigung Abänderungen am Projekt vorzunehmen.
UATYA
4P645202-1
8 AUSSERBETRIEBSETZUNG
Unter Bezugnahme auf die Europäische WEEE-Richtlinie in Sachen Abfallmanagement informieren wir Sie, dass:
- für den Eigentümer des elektrischen und elektronischen Geräts die Picht besteht, das Gerät nicht mit dem
Hausmüll zu entsorgen, sondern für die Entsorgung die von den örtlichen Gesetzen vorgesehenen öentlichen
oder privaten Entsorgungssysteme zu nutzen sind.
- Es besteht für den Eigentümer auch die Möglichkeit, dem Vertragshändler das alte Gerät beim Kauf eines neuen
gleichartigen Geräts zurückzugeben.
Dieses Gerät kann gefährliche Stoe wie Kühlgase, Schmieröle und Akkus oder andere Materialien enthalten.
Der unsachgemäße Gebrauch oder eine falsche Entsorgung kann die Gesundheit des Menschen und die Umwelt
schädigen.
Die falsche Entsorgung dieses Geräts führt zur Anwendung der von den örtlichen Gesetzen vorgesehenen Strafe.

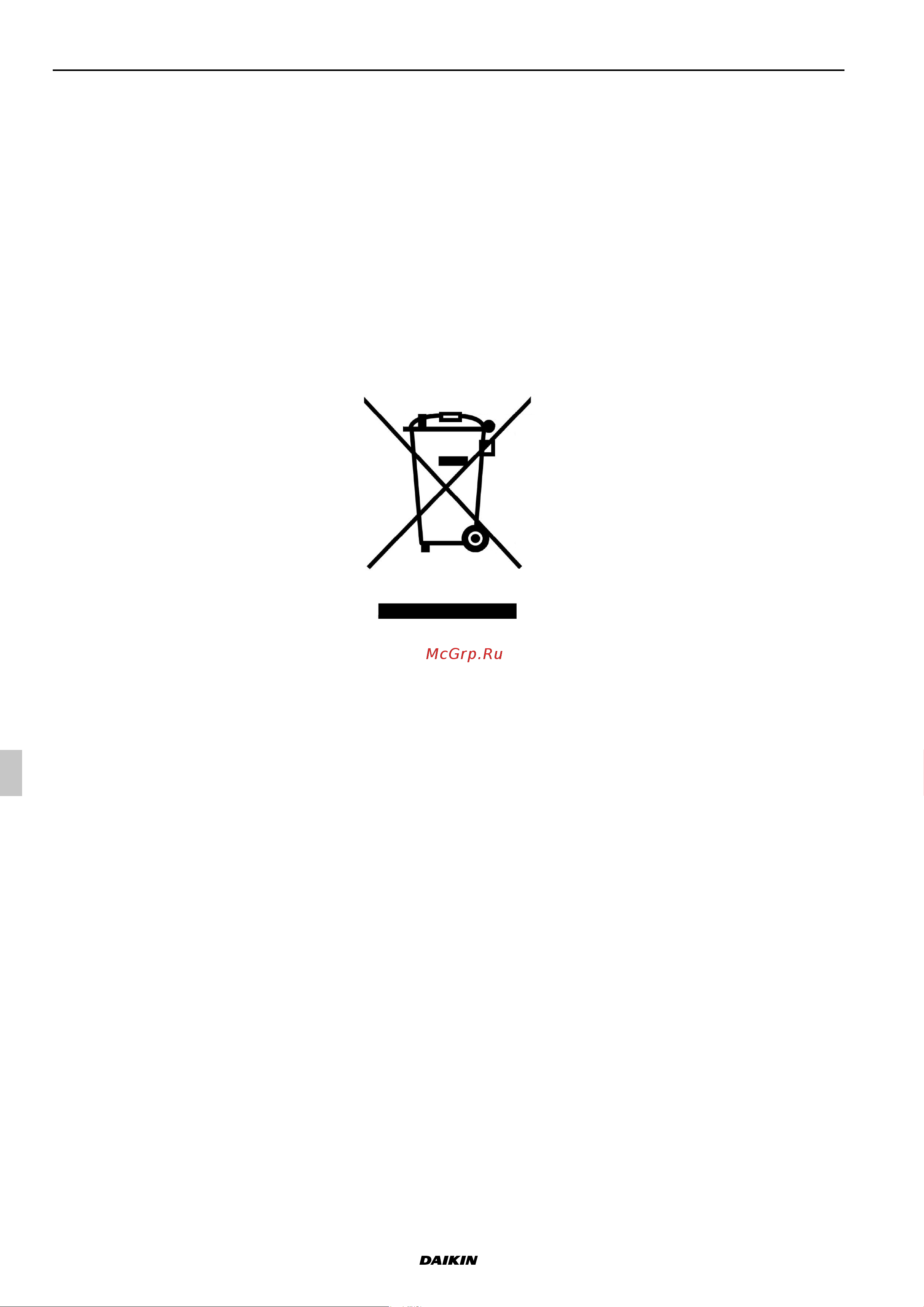

Das auf dem Gerät angebrachte Symbol, das darauf hinweist, dass es gemäß WEEE getrennt zu sammeln ist, ist
eine durchgestrichene Mülltonne auf Rädern mit einem horizontalen Balken und zeigt an, dass das Gerät nach dem
13. August 2005 auf den Markt gebracht wurde.
