Istruzioni originali
Packaged Rooftop
273
Ci riserviamo il diritto di apportare modiche al progetto senza preavviso
UATYA
4P645202-1

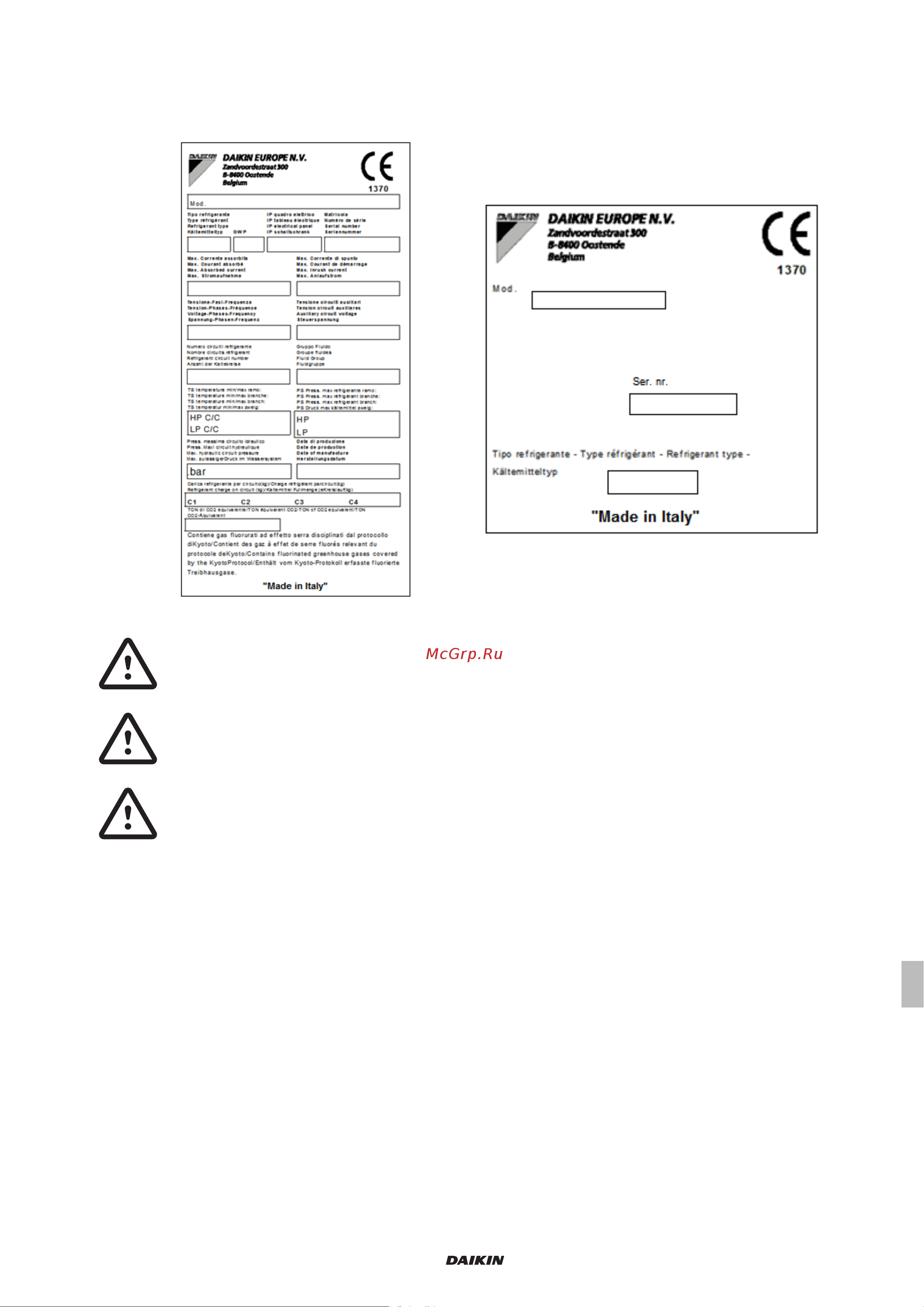

1.2.3 Etichette
Per le caratteristiche costruttive, i modelli disponibili e i dati tecnici riferirsi al Quaderno Tecnico.
Il modello, la matricola, le caratteristiche, la tensione di alimentazione, ecc. sono rilevabili dalle etichette apposte
sull'unità (le immagini che seguono sono solo a titolo di esempio).
Il Costruttore adotta una politica di continuo sviluppo e in quest’ottica si riserva il diritto di eettuare
modiche e miglioramenti alla documentazione e alle unità senza preavviso.
Il quaderno tecnico, le etichette apposte direttamente sull'unità e i vari schemi ai quali di seguito si fa
riferimento, sono da considerarsi parte integrante di questo manuale.
E' vietato rimuovere o alterare le etichette apposte sull'unità.
