Istruzioni originali
Packaged Rooftop
278
Ci riserviamo il diritto di apportare modiche al progetto senza preavviso
UATYA
4P645202-1

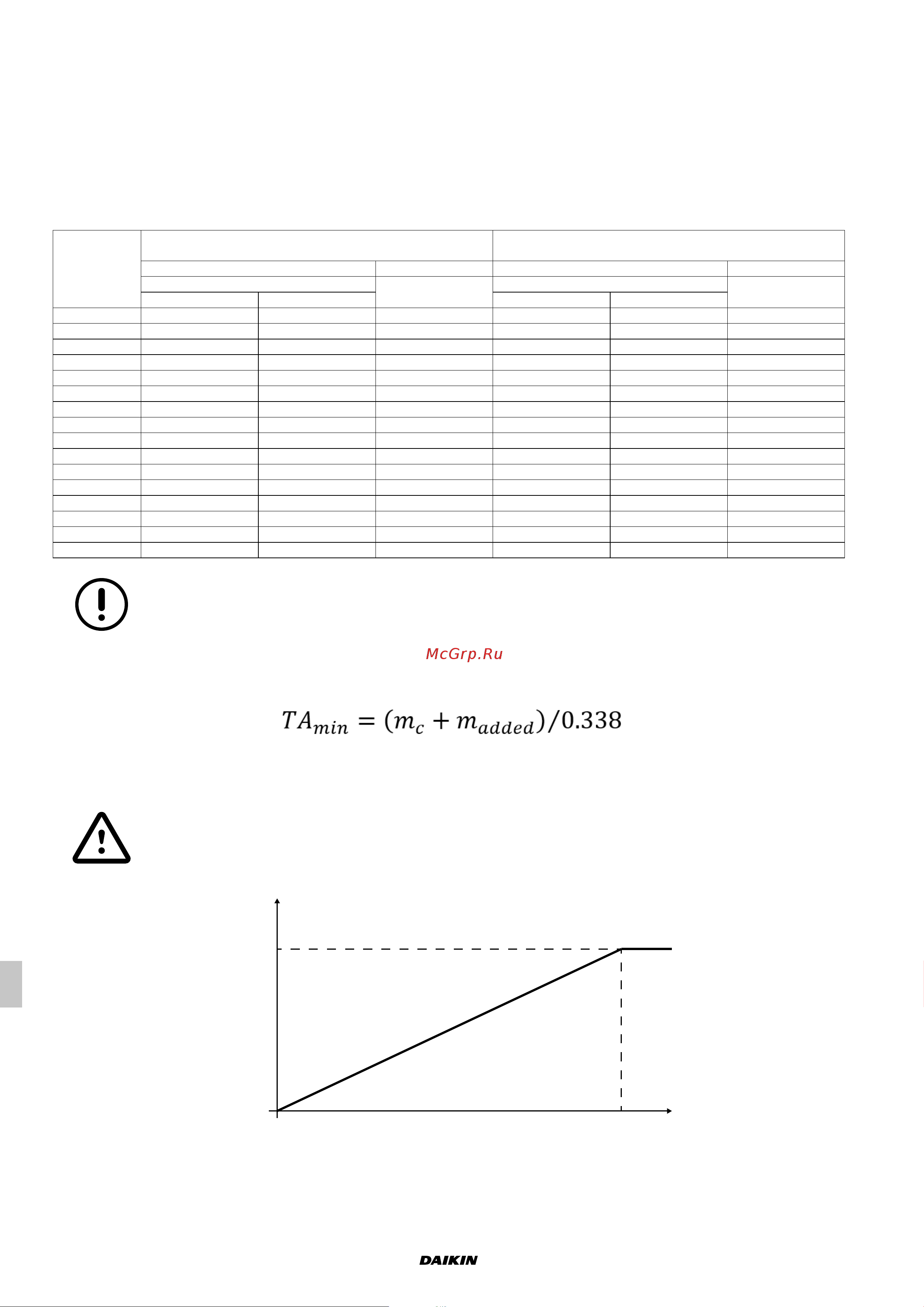

2.2.1 Limiti d'uso – Minima area dell'ambiente climatizzato e massima carica di
refrigerante
La clausola GG.9 dell'Annex GG della norma IEC 60335-2-40:2018 (Household and similar electrical appliances -
Safety - Part 2-40: Particular requirements for electrical heat pumps, air-conditioners and dehumidiers) denisce
i livelli massimi di carica permessi in funzione dell'area dell'ambiente climatizzato e i requisiti di ventilazione per
l'utilizzo dei refrigeranti A2L nel caso di unità canalizzate. Far riferimento alla norma IEC 60335-2-40:2018 per tutti i
dettagli.
L’area minima totale dell’ambiente climatizzato "TA
min
" servito dall’unità installata e dotata di carica refrigerante "m
c
"
(kg) deve essere in accordo con la seguente tabella:
Unità
Per unità senza opzione di post riscaldamento a gas
caldo
Per unità con opzione di post riscaldamento a gas caldo
m
c
TA
min
m
c
TA
min
[kg]
m
2
[kg]
m
2
Circuit 1 Circuit 2 Circuit 1 Circuit 2
UATYA25 7 - 20,7 8,3 - 24,4
UATYA30 10 - 29,6 11,3 - 33,5
UATYA40 12 - 35,5 13,7 - 40,6
UATYA50 15 - 44,4 17 - 50,4
UATYA60 18 - 53,3 21 - 62
UATYA70 18 - 53,3 21 - 62
UATYA80 23 - 68,1 26,9 - 79,6
UATYA90 24 - 71,1 28 - 83
UATYA100 28 - 82,9 32,3 - 95,7
UATYA110 30 - 88,8 34,7 - 102,8
UATYA120 36 - 106,6 41,2 - 122,1
UATYA140 19 19 56,3 23,1 23,1 68,4
UATYA150 19 19 56,3 23,1 23,1 68,4
UATYA160 23 23 68,1 27,9 27,9 82,6
UATYA180 25 25 74 25 25 74
UATYA190 25 25 74 25 25 74
Nessuna serranda di zona deve essere installata nelle stanze considerate nel calcolo dell'area
minima, a meno che queste serrande possano essere completamente aperte dal segnale di controllo
dell’unità in caso di perdita.
Se la carica verrà variata, l’area minima deve essere rivalutata in modo da risultare sempre superiore al risultato
ottenuto tramite la seguente formula:
Dove:
- m
added
è la carica di refrigerante in chilogrammi aggiunta durante l’installazione.
La somma "m
c
+m
added
" deve essere minore di 79,8 kg per ciascun circuito.
Di seguito è riportata l’area minima in funzione dell’area dell’ambiente condizionato
50
[m²]
0
10
20
40
50
60
70
80
90
100 150 200 2500
30
m
c
[kg]
Fig. 76 Totale area minima di installazione
