Traduction des instructions originales
Packaged Rooftop
119
Nous nous réservons le droit d'apporter des modications au projet sans aucun préavis.
UATYA
4P645202-1

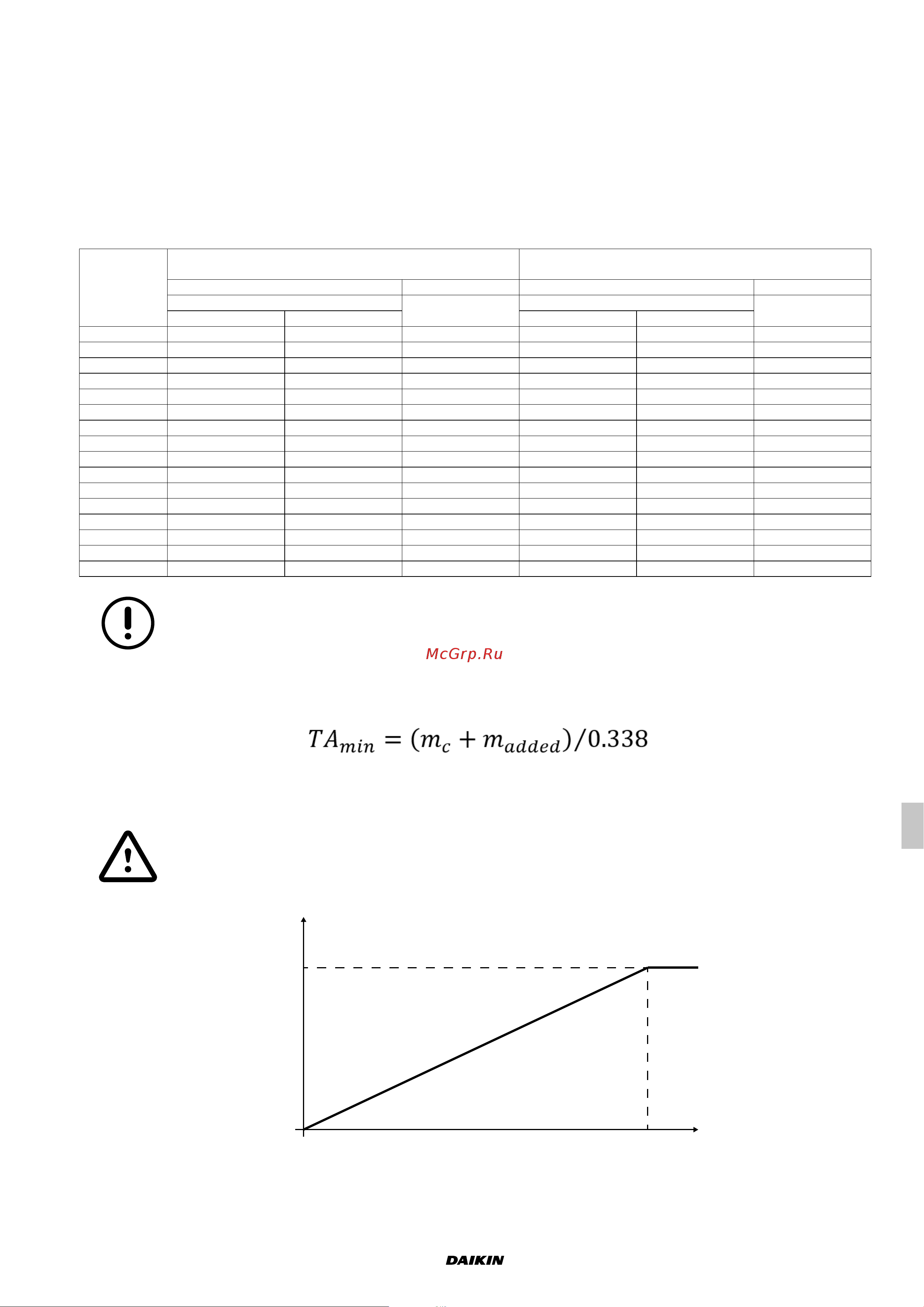

2.2.1 Limites d'utilisation – Zone minimale de l’environnement climatisé et charge
maximale de réfrigérant
La clause GG.9 de l'annexe GG de la norme CEI 60335-2-40:2018 (Household and similar electrical appliances -
Safety - Part 2-40 : Particular requirements for electrical heat pumps, air-conditioners and dehumidiers / Appareils
électrodomestiques et analogues - Sécurité - Partie 2-40 : Règles particulières pour les pompes à chaleur électriques,
les climatiseurs et les déshumidicateurs) dénit les niveaux maximum de charge autorisés en fonction de la zone
de l’environnement climatisé et les exigences en matière de ventilation pour l’utilisation des réfrigérants A2L dans le
cas d’unités canalisées. Pour tous les détails, se référer à la norme CEI 60335-2-40:2018.
La supercie totale minimale de la pièce climatisée «TA # p # min # pp #» de l'appareil installé avec une charge de
réfrigérant «m # p # c # pp #» (kg) doit être conforme à ce qui suit:
Unité
Pour les unités sans option de post-chauage à gaz
chaud
Pour les unités avec option de post-chauage à gaz
chaud
m
c
TA
min
m
c
TA
min
[kg]
m
2
[kg]
m
2
Circuit 1 Circuit 2 Circuit 1 Circuit 2
UATYA25 7 - 20,7 8,3 - 24,4
UATYA30 10 - 29,6 11,3 - 33,5
UATYA40 12 - 35,5 13,7 - 40,6
UATYA50 15 - 44,4 17 - 50,4
UATYA60 18 - 53,3 21 - 62
UATYA70 18 - 53,3 21 - 62
UATYA80 23 - 68,1 26,9 - 79,6
UATYA90 24 - 71,1 28 - 83
UATYA100 28 - 82,9 32,3 - 95,7
UATYA110 30 - 88,8 34,7 - 102,8
UATYA120 36 - 106,6 41,2 - 122,1
UATYA140 19 19 56,3 23,1 23,1 68,4
UATYA150 19 19 56,3 23,1 23,1 68,4
UATYA160 23 23 68,1 27,9 27,9 82,6
UATYA180 25 25 74 25 25 74
UATYA190 25 25 74 25 25 74
Aucun volet de zone ne doit être installé dans les pièces prises en considération dans le calcul de
la zone minimale, à moins que ces volets ne puissent être complètement ouverts par le signal de
contrôle de l’unité en cas de fuite.
Si la charge sera modiée, la zone minimale doit être réévaluée de manière à être toujours supérieure au résultat
obtenu à l’aide de la formule suivante :
Où :
- m
addaed
est la charge de réfrigérant en kilogrammes ajoutée durant l’installation.
La somme «m # p # c # pp # + m # p # added # pp #» doit être inférieure à 79,8 kg pour chaque
circuit.
Voici, ci-après, la zone minimale en fonction de la zone de l'environnement climatisé
50
[m²]
0
10
20
40
50
60
70
80
90
100 150 200 2500
30
m
c
[kg]
Fig. 31 Total zone minimum d’installation
