Μετάφραση από τις αρχικές οδηγίες
Packaged Rooftop
360
Διατηρούμε το δικαίωμα να επιφέρουμε τροποποιήσεις στο σχεδιασμό δίχως προειδοποίηση
UATYA
4P645202-1
5.6 Αεραυλικές συνδέσεις
Το μέγεθος των αγωγών πρέπει να πραγματοποιείται επαρκώς έτσι ώστε να μην δημιουργούνται απρόβλεπτες συ-
μπυκνωμένες ή / και κατανεμημένες απώλειες και οι οποίες μπορεί να προκαλέσουν μείωση της ροής του επεξερ-
γασμένου αέρα σε σύγκριση με το σχεδιασμό. Οι απώλειες στους αγωγούς δεν πρέπει να υπερβαίνουν τον χρήσιμο
επιπολασμό που παρέχεται από τους ανεμιστήρες (για συγκεκριμένες εφαρμογές, συμβουλευτείτε το Τεχνικό Τμήμα
μας).
Οι αγωγοί που είναι συνδεδεμένοι στη μονάδα δεν πρέπει να περιέχουν πηγές ανάφλεξης όπως ορί-
ζονται στο IEC 603335-2-40: 2018.
5.6.1 Κανάλια λήψης και παροχής
Οι μονάδες διαθέτουν διάφορες συνδέσεις τόσο για το κανάλι λήψης όσο και για το κανάλι παροχής
Συμβουλευθείτε το διαστασιολογικό διάγραμμα που υπάρχει στην τεκμηρίωση της μονάδας για λεπτομέρειες.
Για τη σύνδεση πρέπει να αφαιρεθούν τα πάνελ κλεισίματος με τα οποία αποστέλλεται η μονάδα.

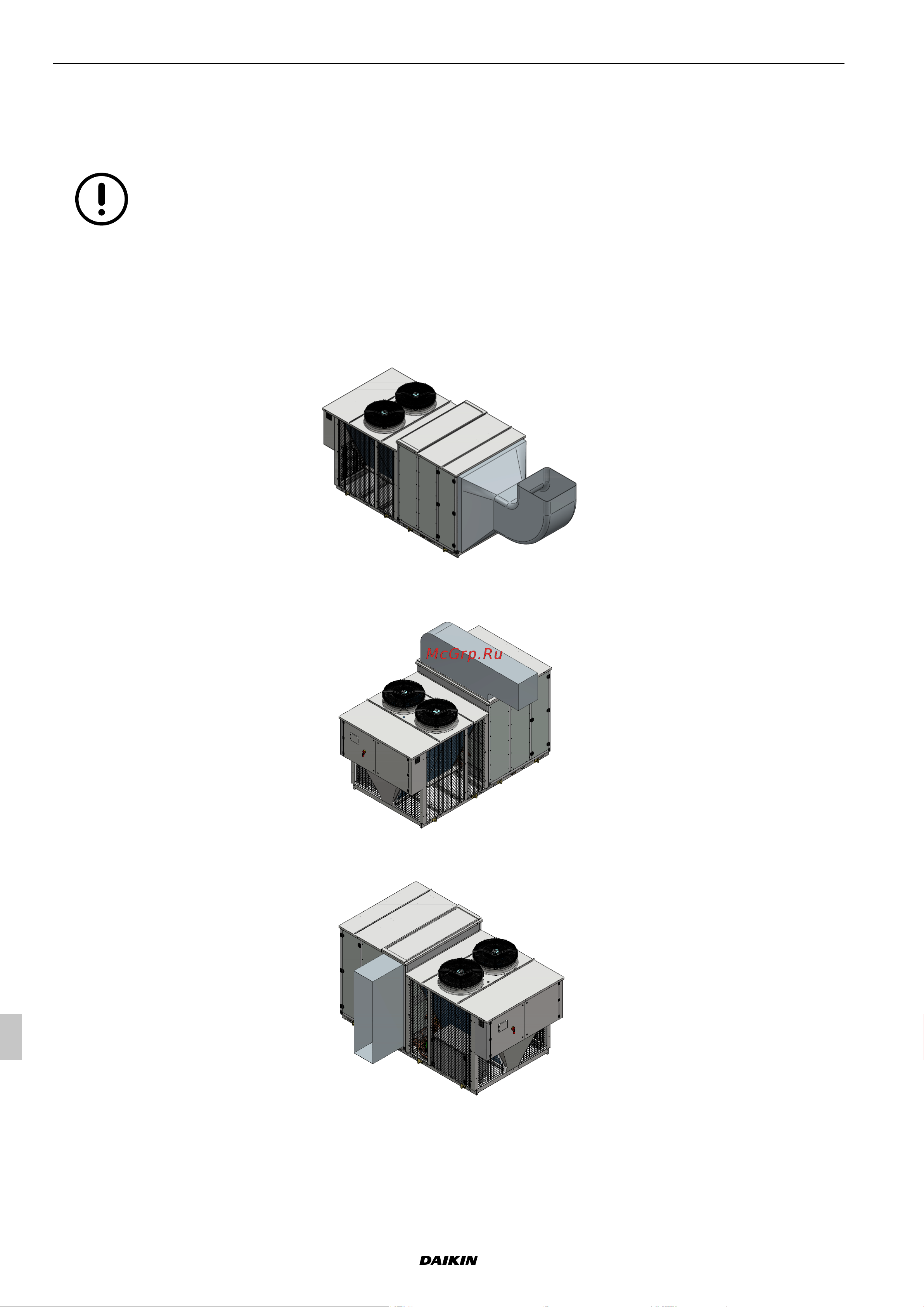

Σχ. 102 Σύνδεση αγωγών λήψης
Σχ. 103 Σύνδεση αγωγών παροχής
Σχ. 104 Πλευρική σύνδεση
