Daikin UATYA180BFC2Y1 [519/534] A csatornák csatlakoztatása
![Daikin UATYA180BFC2Y1 [519/534] A csatornák csatlakoztatása](/views2/1798467/page519/bg207.png)
Eredeti utasításokból lefordítva
Packaged Rooftop
519
Fenntartjuk a jogot magunknak arra, hogy a termék kialakítását értesítés nélkül módosítsuk
UATYA
4P645202-1

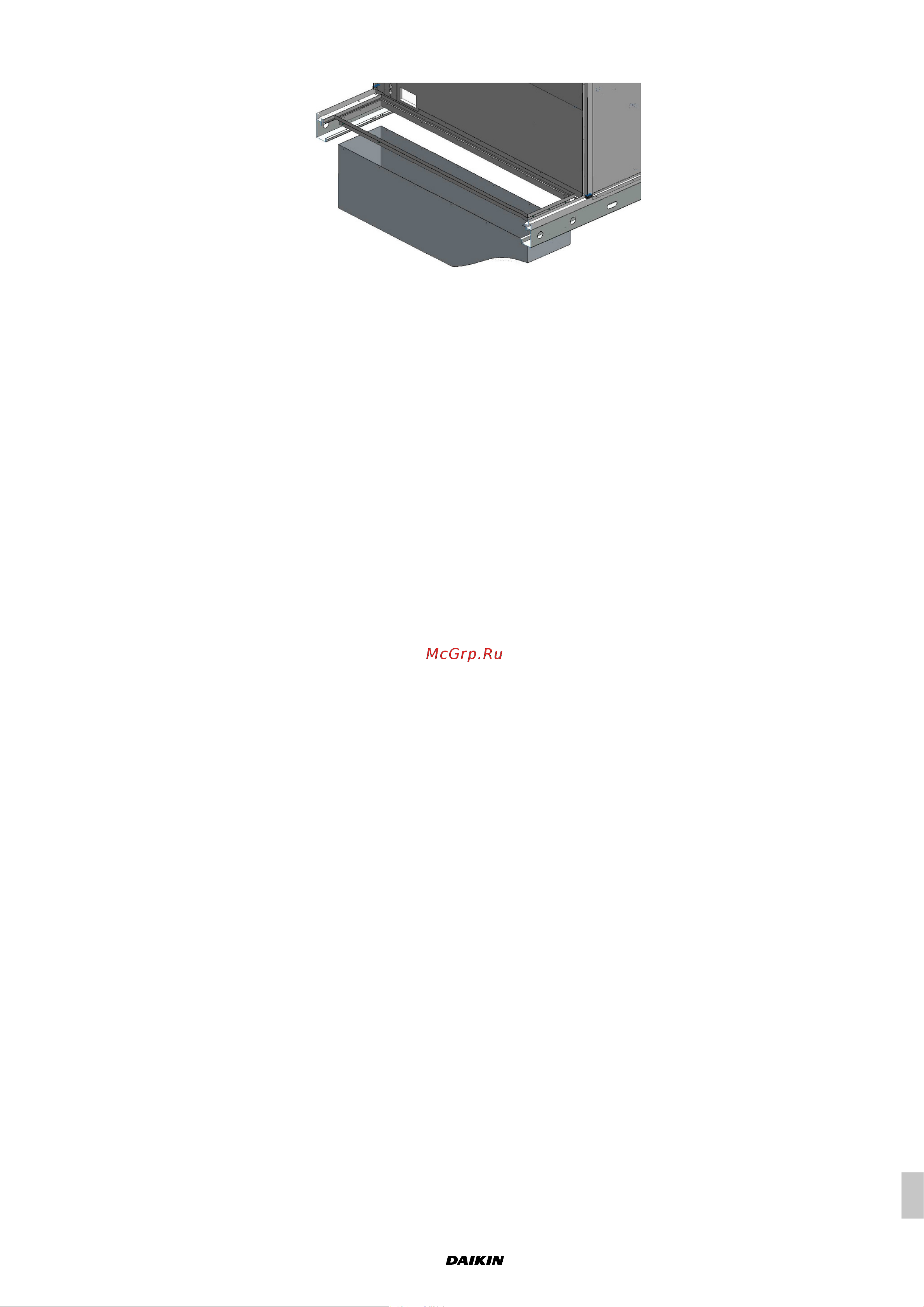

Ha a beömlés lefelé irányul, akkor az egység alapzatánál lévő panelt kell eltávolítani
csavarkulcsot használja. 150 Lefelé menő csatlakozás
5.6.2 A csatornák csatlakoztatása
A csatornákat az alábbi ajánlások gyelembe vételével kell megfelelően kialakítani:
- a csatorna méreteinek legalább meg kell egyezniük az egységen előírt előremenő és elszívó szájakkal. A
csatornák lehetőség szerint a gép közelében megnagyobbíthatók a megfelelő műszaki irányelvek betartásával;
- a csatornázást egy vibrálásgátló csatlakozó közbeiktatásával kell csatlakoztatni az egységhez annak érdekében,
hogy csökkentse a rázkódások átjutását az egységből magába a csatornába
- mindig zárja le az illesztéseket, hogy elkerülje a levegő szivárgását a csatornákból;
- ha jelentősen csökkenteni szeretné a gép által a csatornákon keresztül továbbított zajt, akkor ez utóbbiakat
speciális hangtompítókkal kell felszerelni. Az általuk megjelenített terhelés veszteséget gyelembe kell venni az
előírt hasznos nyomómagasság számításához.
- abban az esetben, ha az egység közvetlen cserés hőgenerátorral van felszerelve, az előremenő csatornát egy
speciális tűzvédelmi csappantyúval kell felszerelni, a jelenlegi előírások szerint.
