2.2.2 Leckdetektor für Kühlmittel
Dieses Gerät ist mit einem Kühlgas-Detektor ausgestattet.
Damit der Detektor ezient arbeitet, muss das Gerät nach dem Einbau – ausgenommen bei
Wartungseingrien – immer elektrisch gespeist werden.

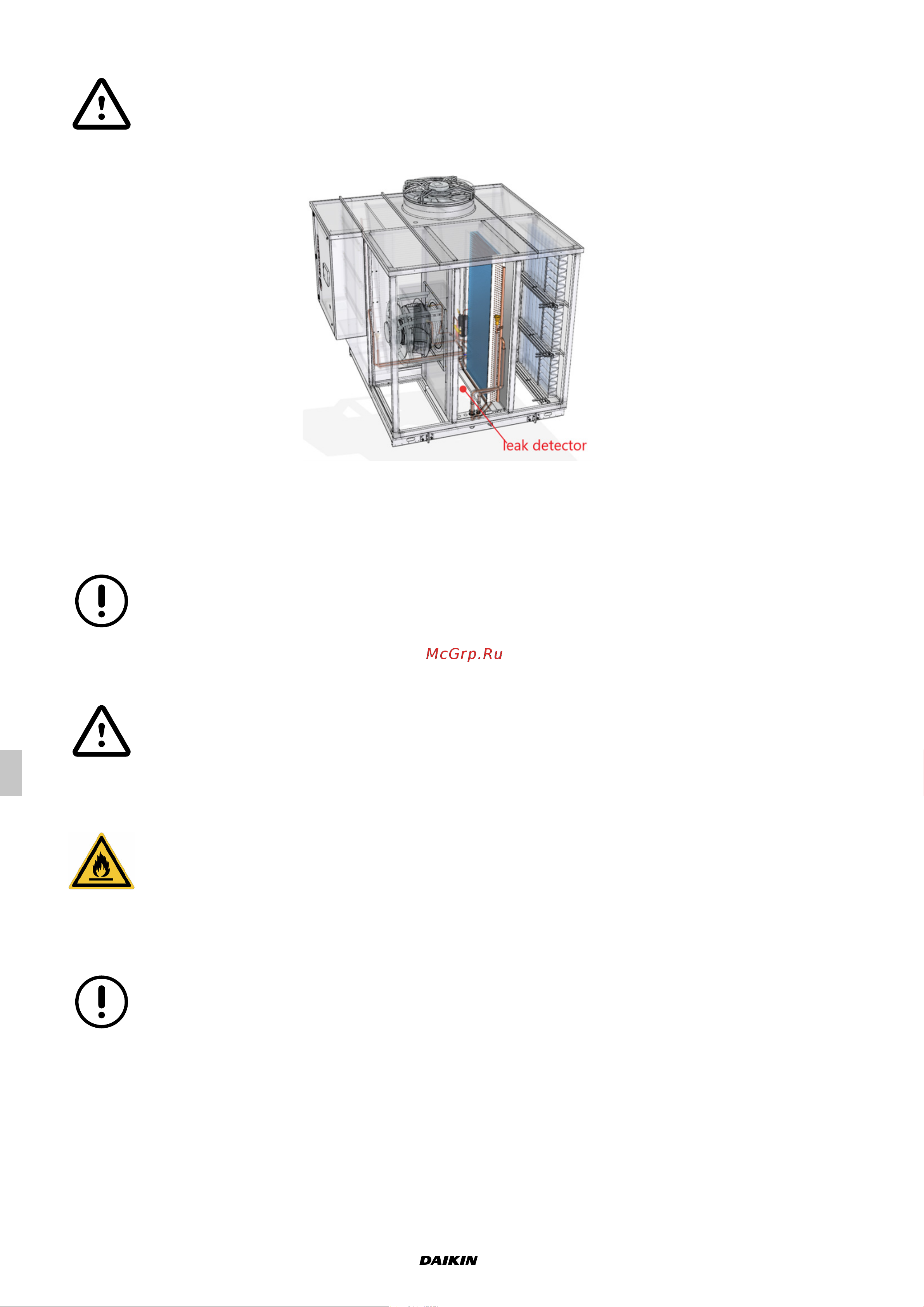

Der Kühlmittel-Leckagedetektor ist im Gerät zwischen dem inneren Luftregister und dem/den Zuluftlüfter/n installiert.
Diese Vorrichtung ermöglicht die sofortige Meldung von Kältemittellecks, damit die Maßnahmen angewandt werden
können, die im vorigen Abschnitt „Grenzwerte für den Betrieb – Mindestäche der klimatisierten Umgebung und
maximale Kältemittelfüllung“ angegeben sind.
Der Detektor hat eine interne Selbstprüfungsroutine. Wenn bei dieser Routine eine Störung
festgestellt wird, sorgt der Controller des Geräts dafür, die Lüftung von Zu- und Rückluft (wenn
vorhanden) zur Regelung des konstanten Luftstroms auf einen festen Wert einzustellen. Dies dient
dazu, dass der Luftdurchsatz nicht unter den Wert Q
min
absinkt, der im Abschnitt „Grenzwerte für den
Betrieb – Mindestäche der klimatisierten Umgebung und maximale Kältemittelfüllung“ deniert ist.
Außerdem wird die Abschaltung des Zu- und Rückluftlüfters (wenn vorhanden) über die Zeitschaltung
deaktiviert, damit immer der erforderliche Mindestluftstrom vorhanden ist.
Wenn das System des Kältemittel-Leckagedetektors eine Störung anzeigt und der Luftstrom nicht
den Mindestwert Q
min
erreichen kann, wird ein dediziertes Relais im Schaltschrank aktiviert. Dieses
Signal muss verwendet werden, um den Benutzer darauf hinzuweisen, dass der Luftstrom
verringert ist (z.B mit einem Tonsignal und einem Blinklicht).
Sobald der Gasalarm des Lecksuchsystems ausgelöst wird, wird der Ausgang nicht zurückgesetzt,
selbst wenn die Gaskonzentration abnimmt. Nach dem Erkennen und Reparieren der Leckstelle
kann ein manuelles Zurücksetzen des Alarms durchgeführt werden. Um den Alarmausgang
zurückzusetzen, schalten Sie die Stromversorgung des Gassensors aus und wieder ein (z. B.
Trennen und erneutes Anschließen des Kabels). Wenn der Alarmausgang nach diesem Vorgang nicht
zurückgesetzt wird, bedeutet dies, dass das Leck 10000 ppm überschritten hat, und der Gassensor
muss ersetzt werden.
Der Sensor des Leckagedetektors hat eine vorgesehene Lebensdauer von 10 Jahren. Im Detektor ist
ein Countdown eingestellt, der vom Controller des Geräts gelesen wird.
Sechs Monate vor Ablauf des Countdowns erscheint ein Hinweis auf der Benutzeroberäche des
Geräts. Wenn die Kalibrierung nicht rechtzeitig durchgeführt wird, erscheint eine neue Meldung auf
der Benutzeroberäche und das Gerät funktioniert wie im oben beschriebenen Störungsfall des
Kältemittel-Leckagedetektors.
