4.8 Panneau de commande

L’unité est gérée intégralement par un système électronique avec microprocesseur, ayant comme interface un écran

tactile.

Grâce à l'écran, il est possible d'accéder à toutes les fonctionnalités de l'unité, telles que par exemple l'a󰀩chage des

paramètres de fonctionnement, la conguration des paramètres, la gestion et l'analyse d'éventuels problèmes.

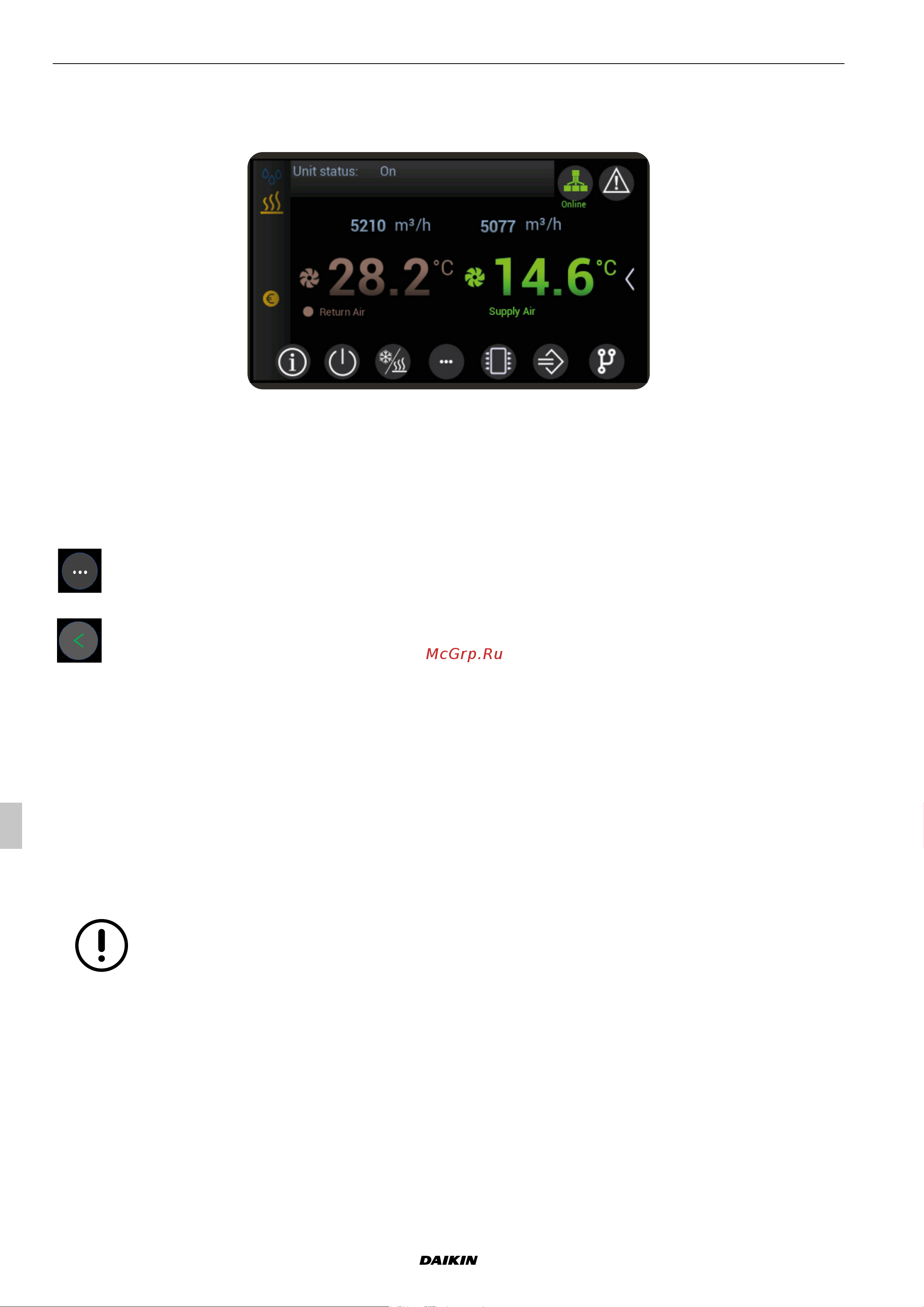

Fig. 34 Masque principal

Les opérations fondamentales, telles que le démarrage et l'arrêt de l’unité, la modication du point de consigne et la

vérication du fonctionnement, peuvent être e󰀨ectuées facilement.

Pour les autres opérations, se référer au manuel du contrôle qui fait partie intégrante de la documentation de l'unité.

Les instructions suivantes se réfèrent au masque principal auquel on accède, depuis n'importe quel masque où l'on

se trouve, avec l’icône avec le symbole « Menu », si présente, ou bien avec l’icône avec le symbole « èche verte à

gauche ».

« Menu » à partir du masque principal, en appuyant sur cette icône, on accède à l’écran « Menu ». à partir

de n’importe quel écran, en appuyant sur cette icône, on retourne en arrière d’un niveau ;

Toucher cette icône pour revenir au « loop » du menu précédent en maintenant l'accès avec les identiants

d'accès activés.

4.8.1 Allumer et éteindre l’unité depuis l’écran

Sur l’écran principal par le biais de l’icône « On/O󰀨 », se déplacer sur l’écran pour le démarrage et l’arrêt de l’unité.

Dans la partie supérieur de l’écran est indiqué l’état de l’unité ; une icône « On/O󰀨 » est présente au centre.

Toucher cette icône pour modier l’état de l'unité, pour passer de « en fonctionnement » à « éteinte » et vice et versa.

4.8.2 Allumer et éteindre l’unité depuis un signal externe

Pour pouvoir allumer et éteindre l’unité depuis un signal externe, s'assurer que la fonctionnalité est active.

Pour allumer l'unité, il est nécessaire de fermer le signal externe. Pour l'éteindre, il faudra l'ouvrir.

Le signal externe doit être relié aux bornes « 1 » et « 2 » présentes dans le bornier.

Le signal externe doit être un contact sec.
