Übersetzung der Originalanleitungen
Packaged Rooftop
66
Wir behalten uns das Recht vor, ohne Vorankündigung Abänderungen am Projekt vorzunehmen.
UATYA
4P645202-1
2.2.1 Grenzwerte für den Betrieb – Mindestäche der klimatisierten Umgebung und
maximale Kältemittelfüllung
Die Klausel GG.9 in Anhang GG der Norm IEC 60335-2-40:2018 (Household and similar electrical appliances -
Safety - Part 2-40: Particular requirements for electrical heat pumps, air-conditioners and dehumidiers) deniert
die zulässigen maximalen Füllstände in Abhängigkeit von der Fläche der klimatisierten Umgebung sowie die
Lüftungsanforderungen für die Verwendung von A2L-Kältemitteln für kanalisierte Geräte. Für alle Einzelheiten wird
auf die Norm IEC 60335-2-40:2018 verwiesen.
Die minimale konditionierte Gesamtraumäche "TA # p # min # pp #" des installierten Geräts mit Kältemittelfüllung
"m # p # c # pp #" (kg) muss wie folgt sein:
Einheit
Für Geräte ohne Option der Heißgas-Nachheizung Für Geräte mit Option der Heißgas-Nachheizung
m
c
TA
min
m
c
TA
min
[kg]
m
2
[kg]
m
2
Kreis 1 Kreis 2 Kreis 1 Kreis 2
UATYA25 7 - 20,7 8,3 - 24,4
UATYA30 10 - 29,6 11,3 - 33,5
UATYA40 12 - 35,5 13,7 - 40,6
UATYA50 15 - 44,4 17 - 50,4
UATYA60 18 - 53,3 21 - 62
UATYA70 18 - 53,3 21 - 62
UATYA80 23 - 68,1 26,9 - 79,6
UATYA90 24 - 71,1 28 - 83
UATYA100 28 - 82,9 32,3 - 95,7
UATYA110 30 - 88,8 34,7 - 102,8
UATYA120 36 - 106,6 41,2 - 122,1
UATYA140 19 19 56,3 23,1 23,1 68,4
UATYA150 19 19 56,3 23,1 23,1 68,4
UATYA160 23 23 68,1 27,9 27,9 82,6
UATYA180 25 25 74 25 25 74
UATYA190 25 25 74 25 25 74
In den Räumen, die in der Berechnung der Mindestäche berücksichtigt wurden, darf keine
Zonenklappe installiert sein, sofern nicht gewährleistet ist, dass diese Klappen im Fall von Lecks vom
Steuersignal des Geräts vollständig geönet werden können.
Wenn die Füllmenge verändert wird, muss die Mindestäche neu berechnet werden, so dass sie immer höher liegt
als das Ergebnis, das mit folgender Formel erreicht wird:
wo:
- m
addaed
ist die Kältemittelfüllmenge in kg, die während der Installation hinzugefügt wird.
Die Summe "m # p # c # pp # + m # p # added # pp #" muss für jede Schaltung niedriger als 79,8 kg
sein.

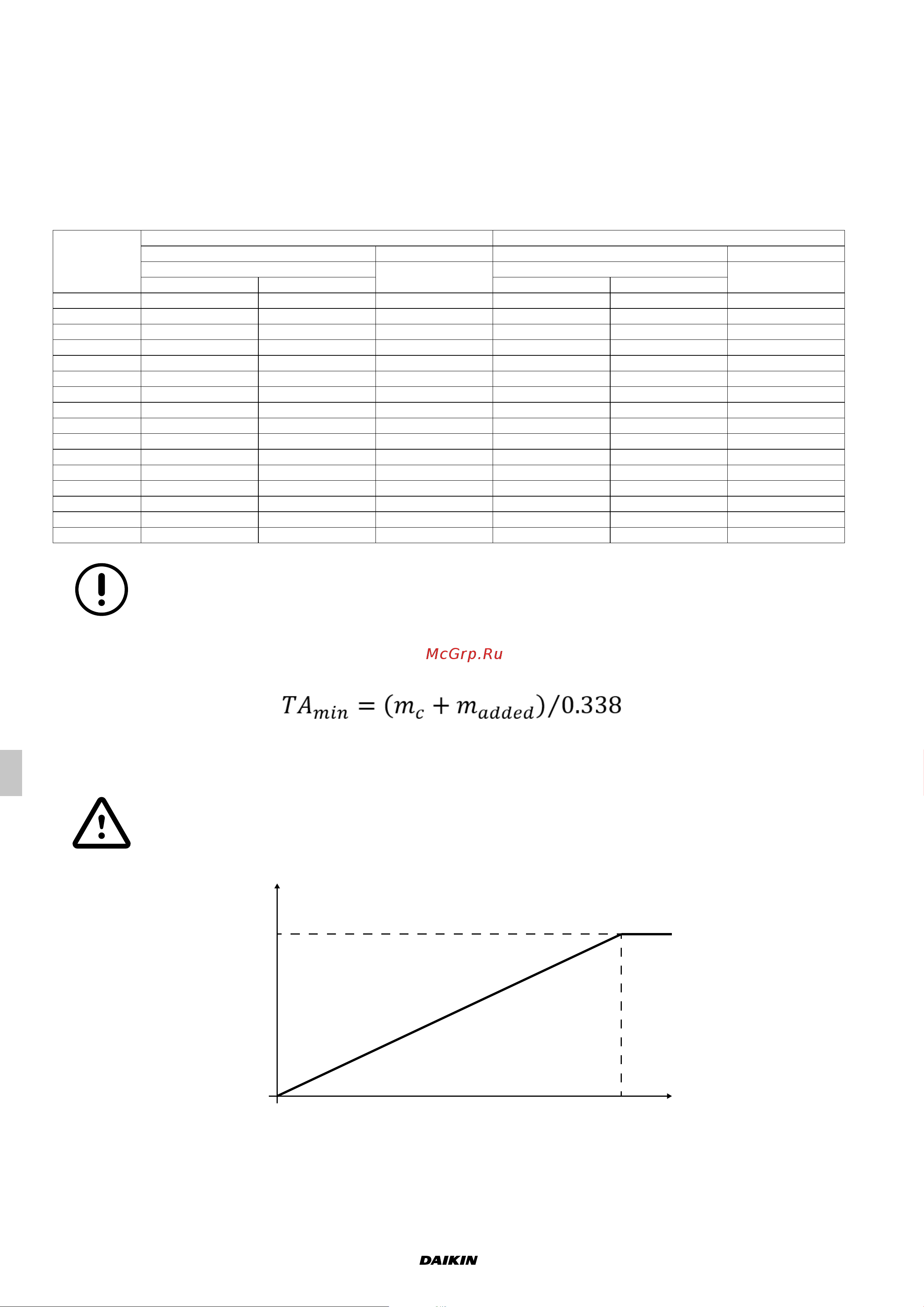

Im Folgenden ist die Mindestäche in Abhängigkeit von der Fläche der klimatisierten Umgebung aufgeführt:
50
[m²]
0
10
20
40
50
60
70
80
90
100 150 200 2500
30
m
c
[kg]
Abb. 16 Mindeste Gesamtinstallationsäche
