Translation from original instructions
Packaged Rooftop
42
We reserve the right to make changes without any prior notice.
UATYA
4P645202-1
5.6 Aeraulic connections
The ducting must be suitably sized so as not to generate unforeseen concentrated and/or distributed head losses
that can cause drops in the handled air ow rate below the design ow rate. The head losses in the ducting must not
exceed the available pressure provided by the fans (for particular applications, consult our Technical Department).
The ducts connected to the appliance shall not contain any potential ignition source as dened by IEC
60335-2-40:2018.
5.6.1 Return and supply ducts
The units have provision for various connections of both the return duct and the supply duct.
To identify these, refer to the dimensional drawing present in the documentation of the unit.
For the connection, the closing panels with which the unit was shipped must be removed.

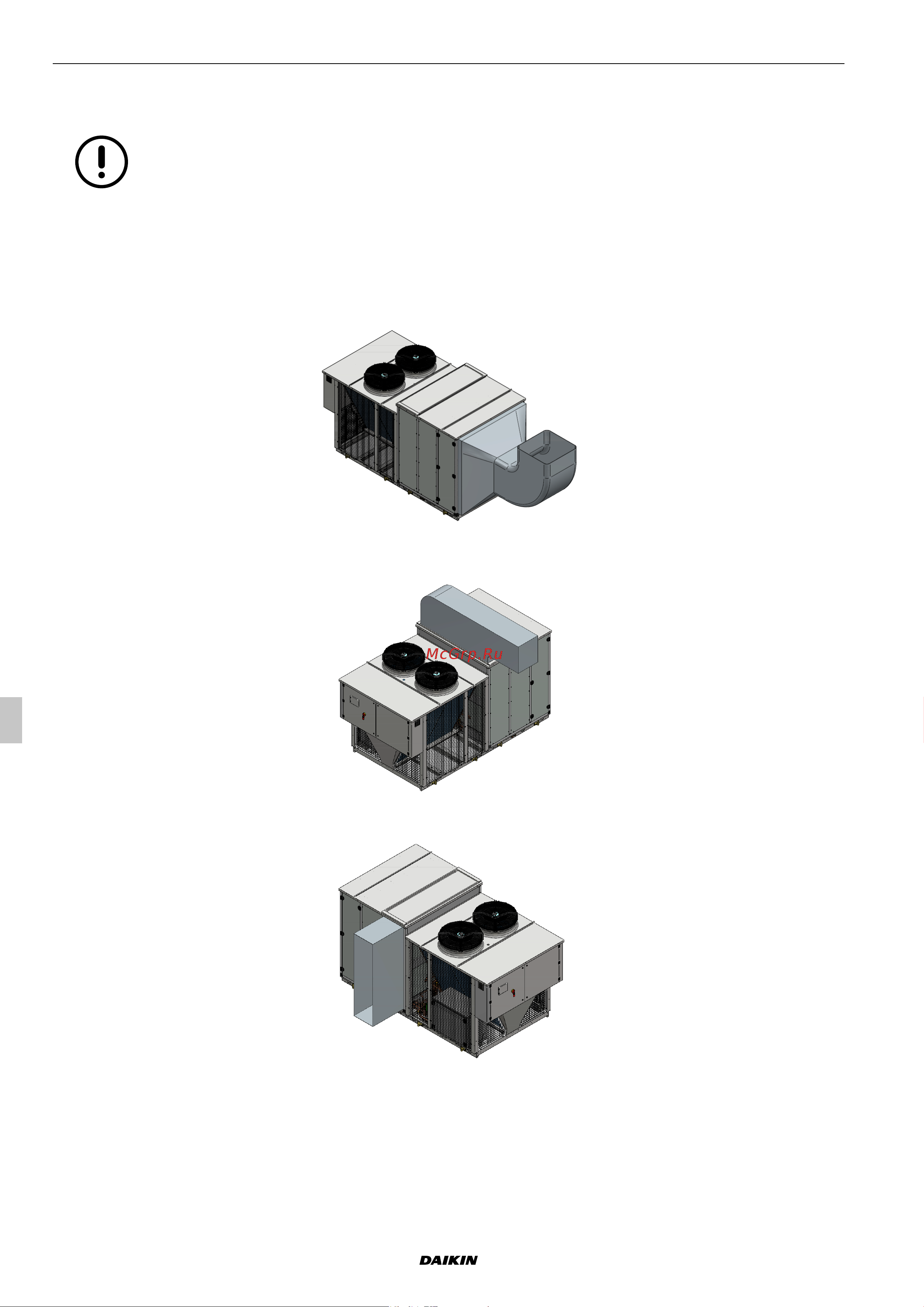

Fig. 12 Connection of return duct
Fig. 13 Connection of supply channels
Fig. 14 Side connection
