Istruzioni originali
Packaged Rooftop
303
Ci riserviamo il diritto di apportare modiche al progetto senza preavviso
UATYA
4P645202-1
5.4 Collegamenti idraulici
Qualora siano previsti organi dell'unità che prevedano un collegamento idraulico da eseguire a cura
dell'installatore, è obbligatorio il montaggio di un ltro metallico a rete con maglia non superiore a 1
mm sulle tubazioni di ingresso. In caso di assenza la garanzia decade immediatamente.
5.4.1 Collegamento batteria acqua calda
L’utilizzo di acque limose o ad elevato contenuto di calcare puo’ causare il rapido decadimento delle
prestazioni della batteria.
Collegare la batteria dell'acqua calda rispettando le indicazione di ingresso ed uscita riportate
sull'unità.
I diametri e il tipo di connessione richiesti sono indicati negli schemi dimensionali.
Si raccomanda di alimentare la batteria con una miscela di acqua e glicole in percentuale dipendente dalle temperature
minime invernali per impedire il congelamento dell'acqua all'interno del circuito idraulico durante le fasi di inutilizzo.
Se non si utilizza una miscela acqua e glicole è necessario vuotare l’impianto idraulico nel caso di
prolungati periodi di inutilizzo dello stesso.
Per facilitare le operazioni di svuotamento del circuito è presente una valvola di scarico posta sulla parte inferiore del
collettore di alimentazione della batteria ad acqua calda. Sullo stesso collettore, ma nella parte alta, è posta anche
una valvola di sato utilizzabile per eliminare eventuali sacche d’aria presenti nel circuito.
La percentuale di glicole in peso viene determinata in funzione della temperatura minima in ambiente prevista.
Temperatura minima ambiente (°C) 0 -5 -10 -15 -20 -25 -30 -35 -40
Punto congelamento (°C) -5 -10 -15 -20 -25 -30 -35 -40 -45
Antigelo % in peso
Glicole etilenico 6 22 30 36 41 46 50 53 56
Glicole propilenico 15 25 33 39 44 48 51 54 57
5.4.2 Scarico condensa della batteria aria interna
La bacinella raccogli condensa è dotata di un tubo lettato R 1" maschio per il collegamento.

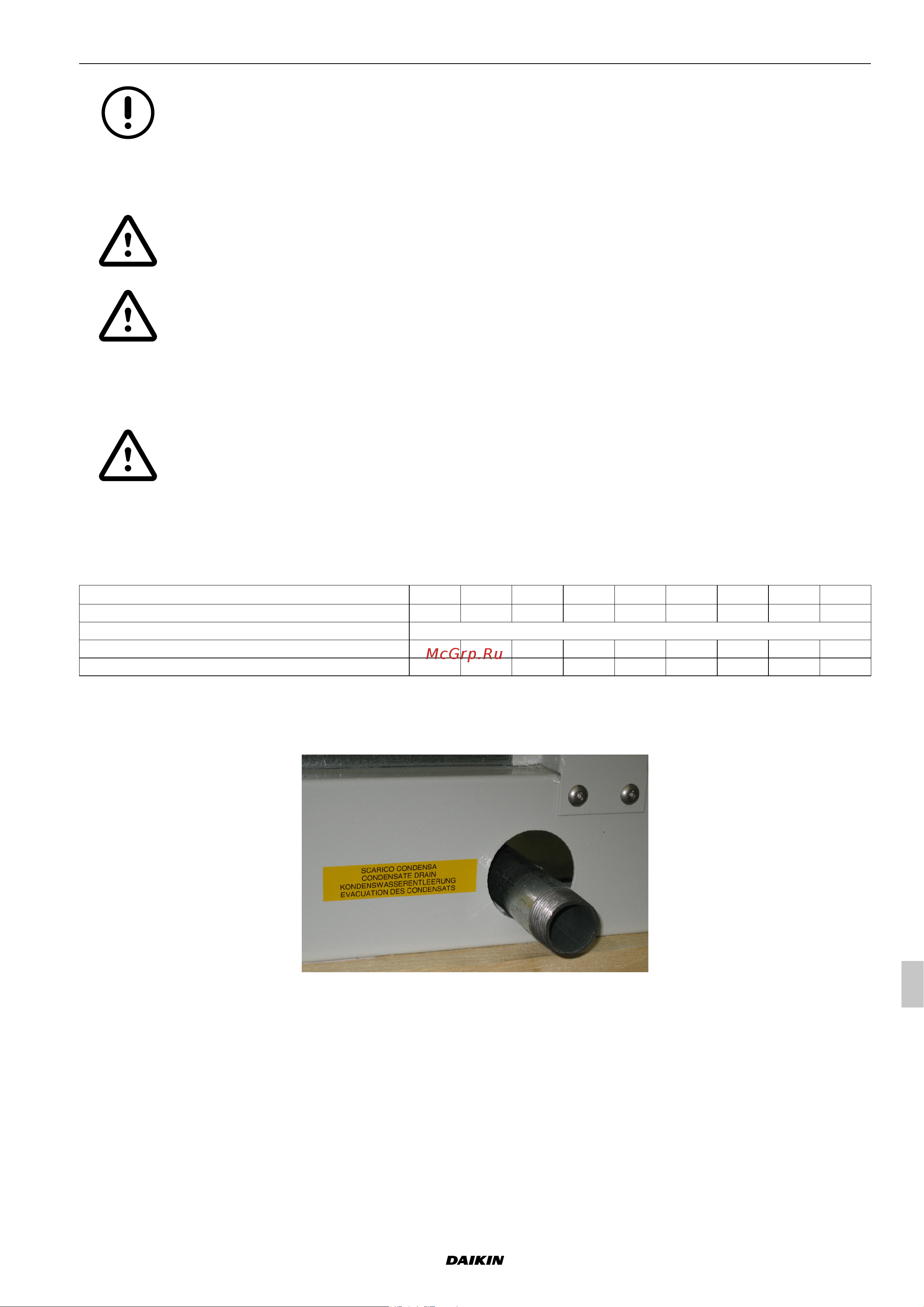

Fig. 82 Collegamento alla bacinella raccogli condensa
Nella tubazione di scarico dovrà sempre essere previsto un adeguato sifone per impedire che attraverso di essa
possa essere aspirata aria dall’esterno.
E' buona regola fare il sifone subito dopo il collegamento alla bacinella.
