Traduction des instructions originales
Packaged Rooftop
151
Nous nous réservons le droit d'apporter des modications au projet sans aucun préavis.
UATYA
4P645202-1
6.2 PREMIÈRE MISE EN MARCHE
6.2.1 Contrôles préliminaires

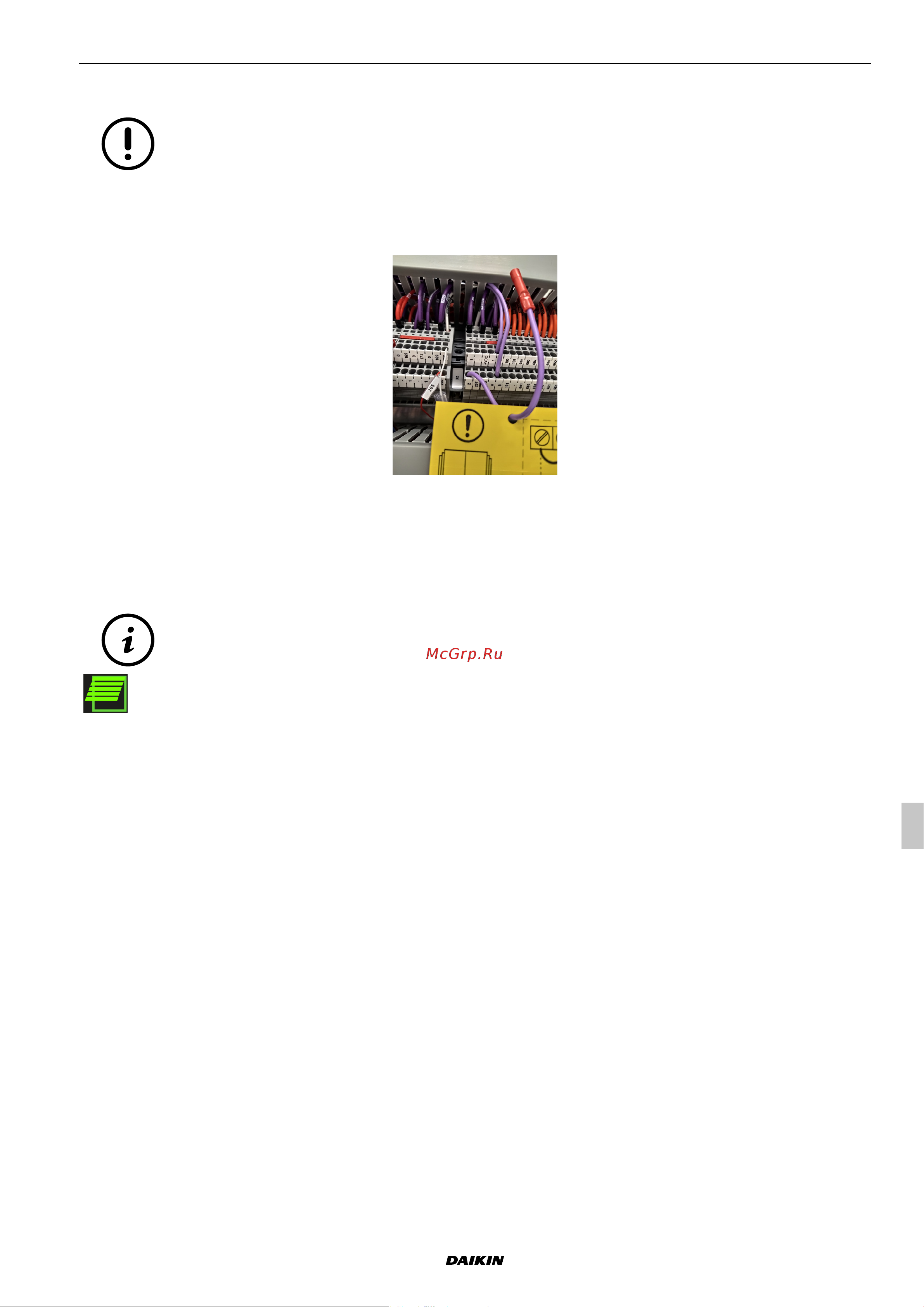

Pour pouvoir fonctionner, l’unité doit avoir le signal extérieur fermé.
Se référer au schéma électrique fourni avec l’unité pour le raccordement du signal extérieur.
S’il n’est pas nécessaire pour des exigences de l’installation, le signal extérieur devra être court-circuité.
À cet e󰀨et, le bornier contient un brin de l.
Le l est déjà inséré dans la borne « 2 » ; Pour exécuter le pontet, l’insérer dans la borne « 1 ».
6.2.2 Vérications fonctionnelles
Lorsque l'unité démarre, la ventilation principale démarrera elle aussi quelques secondes plus tard.
Le démarrage des compresseurs dépend de la demande de thermorégulation et de l'activation éventuelle du
renouvèlement de l’air au démarrage de la « fonction lavage ».
Si la « fonction lavage » est activée, elle peut être interrompue de manière forcée.
Lorsque la partie haute de l’écran principal a󰀩che ce symbole, cela signie que le lavage est en cours.
En appuyant sur le symbole du lavage, on accède à l’écran pour l’interrompre.
Vérier que l'absorption des moteurs de la ventilation principale soit comprise dans la valeur nominale. Des valeurs
supérieures indiquent un débit de l'air excessif qui, en cas de persistance, peut déclencher l’intervention des
protections électriques des moteurs.
Contrôler que les valeurs relevées par les capteurs du contrôle (température et pressions) correspondent aux valeurs
réelles.
L'unité prévoit le réglage automatique du débit d'air de la ventilation principale ; vérier sur l’interface utilisateur du
contrôle que le point de consigne du débit paramétré a été atteint. Des valeurs de débit inférieures indiquent des
pertes de charge excessives dans le circuit aéraulique.
Après quelques heures de fonctionnement des compresseurs, vérier que le voyant du liquide possède la couronne
verte ; une coloration jaune indique la présence d'humidité dans le circuit. Dans ce cas, le personnel qualié et
autorisé devra procéder à la déshydratation du circuit.
Vérier que des bulles n'apparaissent pas au niveau du voyant du liquide. Le passage continu de bulles peut indiquer
une quantité insu󰀩sante de réfrigérant et la nécessité d'en rajouter. La présence de quelques bulles est cependant
admise.
Il est obligatoire de tenir un registre de l'unité (non fourni), permettant d'avoir un suivi des interventions e󰀨ectuées
sur l'unité. Il sera ainsi plus facile d'organiser parfaitement les interventions en facilitant les contrôles et la prévention
des pannes.
Faire gurer dans le registre le type de réfrigérant, la date et le type d'intervention e󰀨ectuée (entretien ordinaire ou
réparation), description de l’intervention en mentionnant les éventuelles pièces remplacées, les mesures mises en
œuvre, l’opérateur qui a exécuté l'intervention et sa qualication.
