Traducción de las instrucciones originales
Packaged Rooftop
225
Nos reservamos el derecho de aportar cambios al proyecto sin aviso previo.
UATYA
4P645202-1

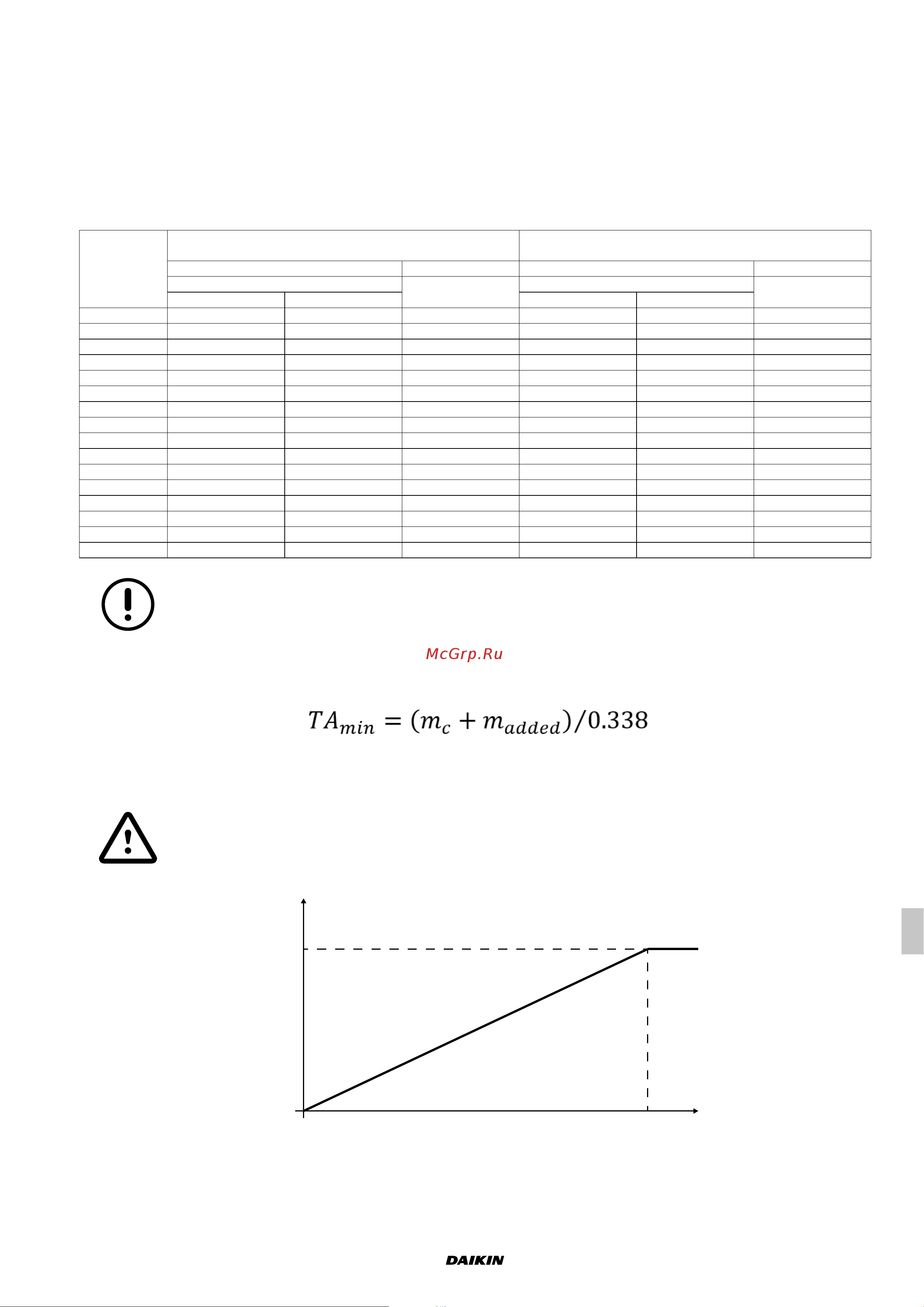

2.2.1 Límites de uso – Área mínima del ambiente climatizado y carga máxima de
refrigerante
La cláusula GG.9 del Anejo GG de la norma IEC 60335-2-40:2018 (Household and similar electrical appliances -
Safety - Part 2-40: Particular requirements for electrical heat pumps, air-conditioners and dehumidiers) dene los
niveles máximos de carga permitidos en función del ambiente climatizado y los requisitos de ventilación para el uso
de los refrigerantes A2L en el caso de unidades canalizadas. Consulte la norma IEC 60335-2-40:2018 para conocer
todos los detalles.
El área mínima total de la habitación acondicionada "TA # p # min # pp #" del aparato instalado con carga de
refrigerante "m # p # c # pp #" (kg) deberá cumplir con lo siguiente:
Unidad
Para unidades sin opción de poscalentamiento por gas
caliente
Para unidades con opción de poscalentamiento por gas
caliente
m
c
TA
min
m
c
TA
min
[kg]
m
2
[kg]
m
2
Circuito 1 Circuito 2 Circuito 1 Circuito 2
UATYA25 7 - 20,7 8,3 - 24,4
UATYA30 10 - 29,6 11,3 - 33,5
UATYA40 12 - 35,5 13,7 - 40,6
UATYA50 15 - 44,4 17 - 50,4
UATYA60 18 - 53,3 21 - 62
UATYA70 18 - 53,3 21 - 62
UATYA80 23 - 68,1 26,9 - 79,6
UATYA90 24 - 71,1 28 - 83
UATYA100 28 - 82,9 32,3 - 95,7
UATYA110 30 - 88,8 34,7 - 102,8
UATYA120 36 - 106,6 41,2 - 122,1
UATYA140 19 19 56,3 23,1 23,1 68,4
UATYA150 19 19 56,3 23,1 23,1 68,4
UATYA160 23 23 68,1 27,9 27,9 82,6
UATYA180 25 25 74 25 25 74
UATYA190 25 25 74 25 25 74
Ninguna compuerta de zona debe instalarse en las habitaciones consideradas en el cálculo del área
mínima, a menos que la señal de control de la unidad pueda abrirlas completamente en caso de fuga.
En caso de variación de la carga, el área mínima deberá evaluarse nuevamente para que siempre sea superior al
resultado obtenido mediante la siguiente fórmula:
Donde:
- m
addaed
es la carga de refrigerante en kilogramos añadida durante la instalación.
La suma “m # p # c # pp # + m # p # added # pp #” debe ser inferior a 79,8 kg para cada circuito.
A continuación, se indica el área mínima en función del ambiente acondicionado.
50
[m²]
0
10
20
40
50
60
70
80
90
100 150 200 2500
30
m
c
[kg]
Fig. 61 Área mínima total de instalación
