Daikin UATYA180BFC2Y1 [450/534] Přemisťování
![Daikin UATYA50BFC3Y1 [450/534] Přemisťování](/views2/1798467/page450/bg1c2.png)
Přeloženo z původních pokynů
Packaged Rooftop
450
Vyhrazujeme si právo upravit projekt bez předchozího upozornění
UATYA
4P645202-1
3.3 Přemisťování
Před každou operací přemisťování jednotky, zkontrolujte, že je zvedací schopnost použitých zařízení kompatibilní s
hmotností jednotky.
Přemisťování musí být provedeno kvalikovaným personálem, vhodně vybaveným.
Ve všech operacích zvedání se ujistěte, že jste pevně ukotvili jednotku, aby se zabránilo jejímu
překlopení nebo náhodnému pádu.
Zvedání musí být provedeno kvalikovaným a povolaným personálem, za přijetí odpovídajících
opatření. Pokud je provedeno nesprávným způsobem, má za následek závažná nebezpečí pro
majetek a osoby.
Přemisťování musí být provedeno pomalu a bez náhlých pohybů a nárazů.
V žádném případě nestůjte anebo neprocházejte pod a v blízkosti jednotky, když je zvednutá ze
země. Používejte pouze navržený systém zvedání určený pro jednotku.
Během vykládání a umístění jednotky je třeba věnovat maximální péči tomu, abyste se vyvarovali náhlých a násilných
pohybů, vyvarujte se použití jako bodů síly součástí jednotek.
Zkontrolujte, zda stroj a vidlice zvedání mají vhodné rozměry a nosnost, a pečivě dodržujte návod k použití. Používejte
pouze zařízení v optimálním účinném stavu.
Zkontrolujte, zda zvedací prostředky mají vhodné rozměry a nosnost, a pečivě dodržujte návod k použití. Používejte
pouze zařízení v optimálním účinném stavu.
Jakákoli operace na jednotce, včetně vybalení nebo zapojení, musí být provedena na jednotce položené na zemi.
V každém případě odkazujeme na instrukce zvedání ve výbavě jednotky.
Pod jednotkou je upevněna paleta, která umožňuje vykládání a přemístění také pomocí odpovídajícího
vysokozdvižného vozíku.
Případná instalace antivibračních zařízení pod základnou jednotky musí být provedena s jednotkou zvednutou více
než 200 mm nad zemí, a aniž by byl kdokoli pod jednotkou.
Před vytažením palety odstraňte šrouby, která ji upevňují k jednotce.
Šrouby jsou viditelné otvory základny, pro vyšroubování použijte klíč č. 10.
Po odstranění palety se jednotka zvedá pouze a výhradně pomocí závěsů a žlutých zvedacích třmenů umístěných
na základně.
Používejte vhodné háky pro připojení závěsů ke třmenům zvedání.

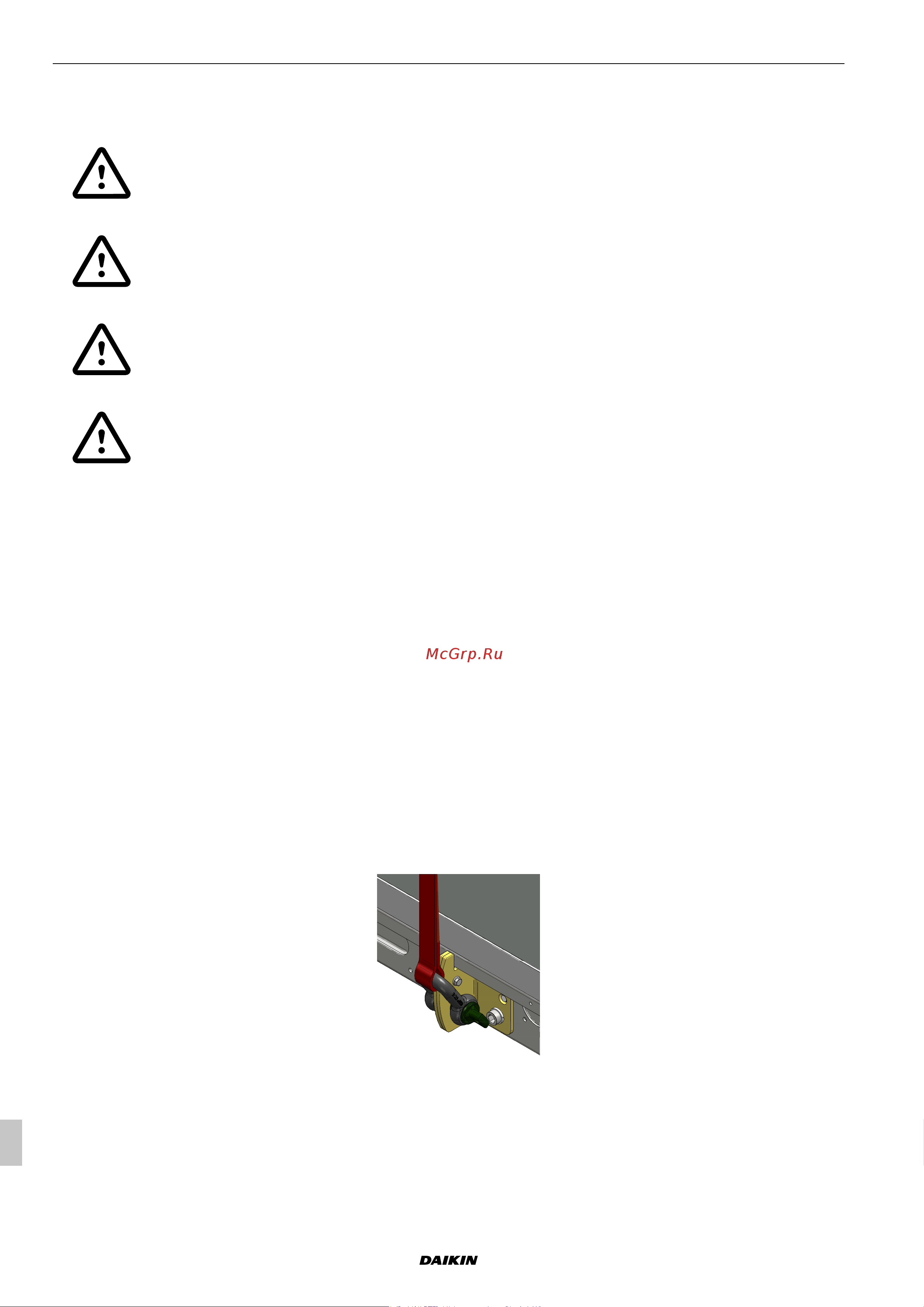

Obr. 122 Zvláštní zaháknutí závěsu ke třmenu zvedání
