Traducción de las instrucciones originales
Packaged Rooftop
250
Nos reservamos el derecho de aportar cambios al proyecto sin aviso previo.
UATYA
4P645202-1
5.4 Conexiones hidráulicas
Si la unidad prevé componentes cuya una conexión hidráulica esté a cargo del instalador, es
obligatorio montar un ltro metálico de red con malla no superior a 1 mm en las tuberías de entrada.
De no estar presente, la garantía vencerá de inmediato.
5.4.1 Conexión batería de agua caliente
El uso de aguas con limo o con alto contenido de cal puede causar una reducción rápida en las
prestaciones de la batería.
Conecte la batería de agua caliente respetando las indicaciones de entrada y salida colocadas en la
unidad.
Los diámetros y el tipo de conexión requeridos se indican en los esquemas dimensionales.
Se recomienda alimentar la batería con una mezcla de agua y glicol cuyo porcentaje depende de las temperaturas
mínimas invernales, a n de impedir que se congele el agua dentro del circuito hidráulico durante los periodos de
inutilización.
Si no se utiliza una mezcla de agua y glicol, en caso de periodos largos de inutilización, es necesario
vaciar el sistema hidráulico.
Para facilitar las operaciones de vaciado del circuito, hay una válvula de descarga ubicada en la parte inferior del
colector de alimentación de la batería de agua caliente. En el mismo colector, pero en la parte alta, también hay una
válvula de desahogo que puede utilizarse para eliminar burbujas de aire que puedan estar presentes en el circuito.
El porcentaje de glicol en peso se determina en función de la temperatura mínima prevista en el ambiente.
Temperatura mínima ambiente (°C) 0 -5 -10 -15 -20 -25 -30 -35 -40
Punto de congelación (°C) -5 -10 -15 -20 -25 -30 -35 -40 -45
Antihielo % en peso
Etilenglicol 6 22 30 36 41 46 50 53 56
Propilenglicol 15 25 33 39 44 48 51 54 57
5.4.2 Descarga de condensado de la batería de aire interno
La cubeta recolectora de condensado está provista de un tubo roscado R 1" macho para la conexión.

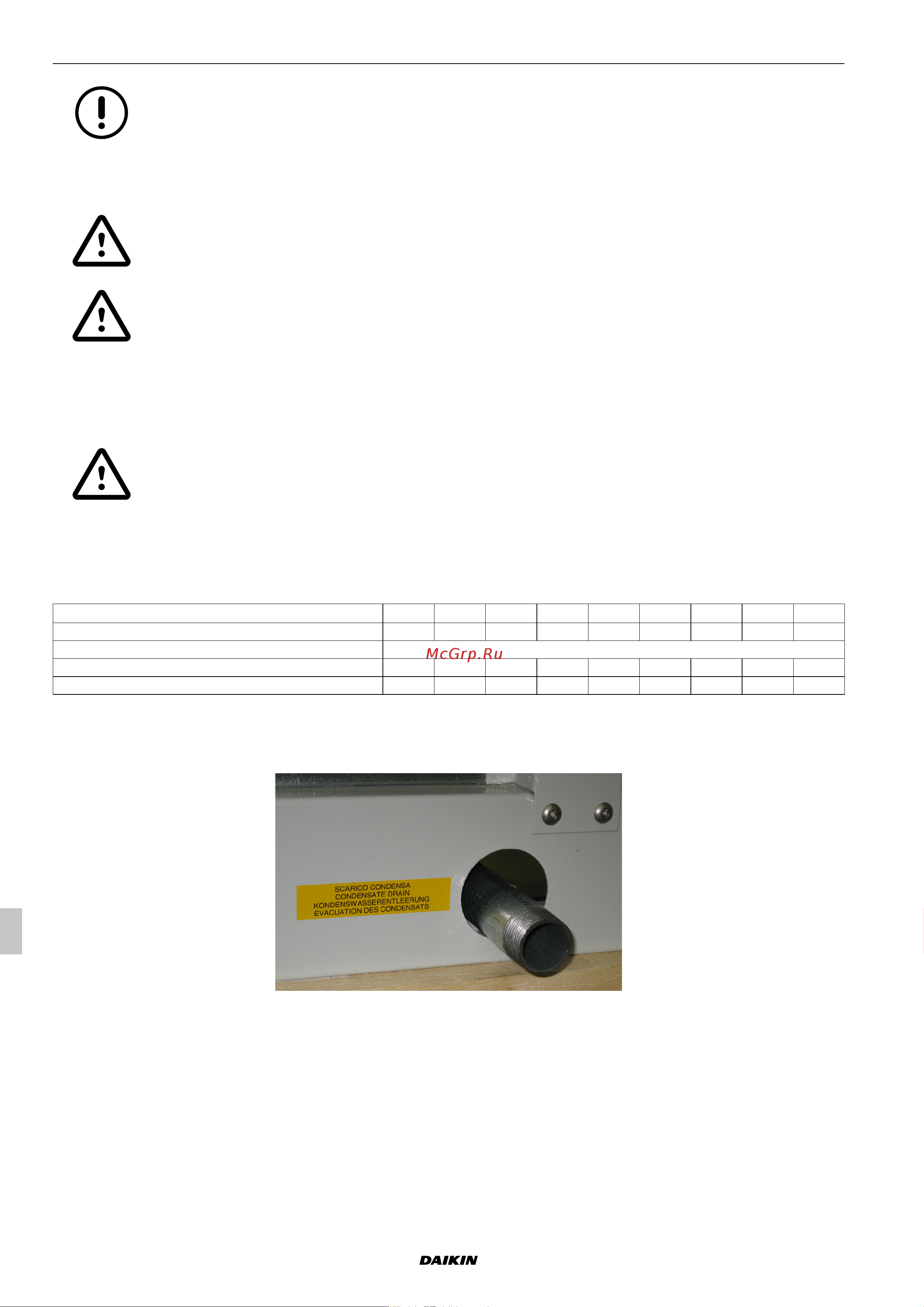

Fig. 67 Conexión de la cubeta recolectora de condensado
En la tubería de descarga siempre hay que prever un sifón adecuado para impedir que esta pueda aspirar aire del
exterior.
Es conveniente hacer el sifón justo después de la conexión a la cubeta.
