Daikin UATYA180BFC2Y1 [227/534] Detector de fugas de refrigerante
![Daikin UATYA180BFC2Y1 [227/534] Detector de fugas de refrigerante](/views2/1798467/page227/bge3.png)
Traducción de las instrucciones originales
Packaged Rooftop
227
Nos reservamos el derecho de aportar cambios al proyecto sin aviso previo.
UATYA
4P645202-1
2.2.2 Detector de fugas de refrigerante
Esta unidad tiene un detector de gas refrigerante.
Para que el detector sea ecaz, la unidad siempre debe estar alimentada eléctricamente después de
la instalación, salvo en caso de operaciones de mantenimiento.

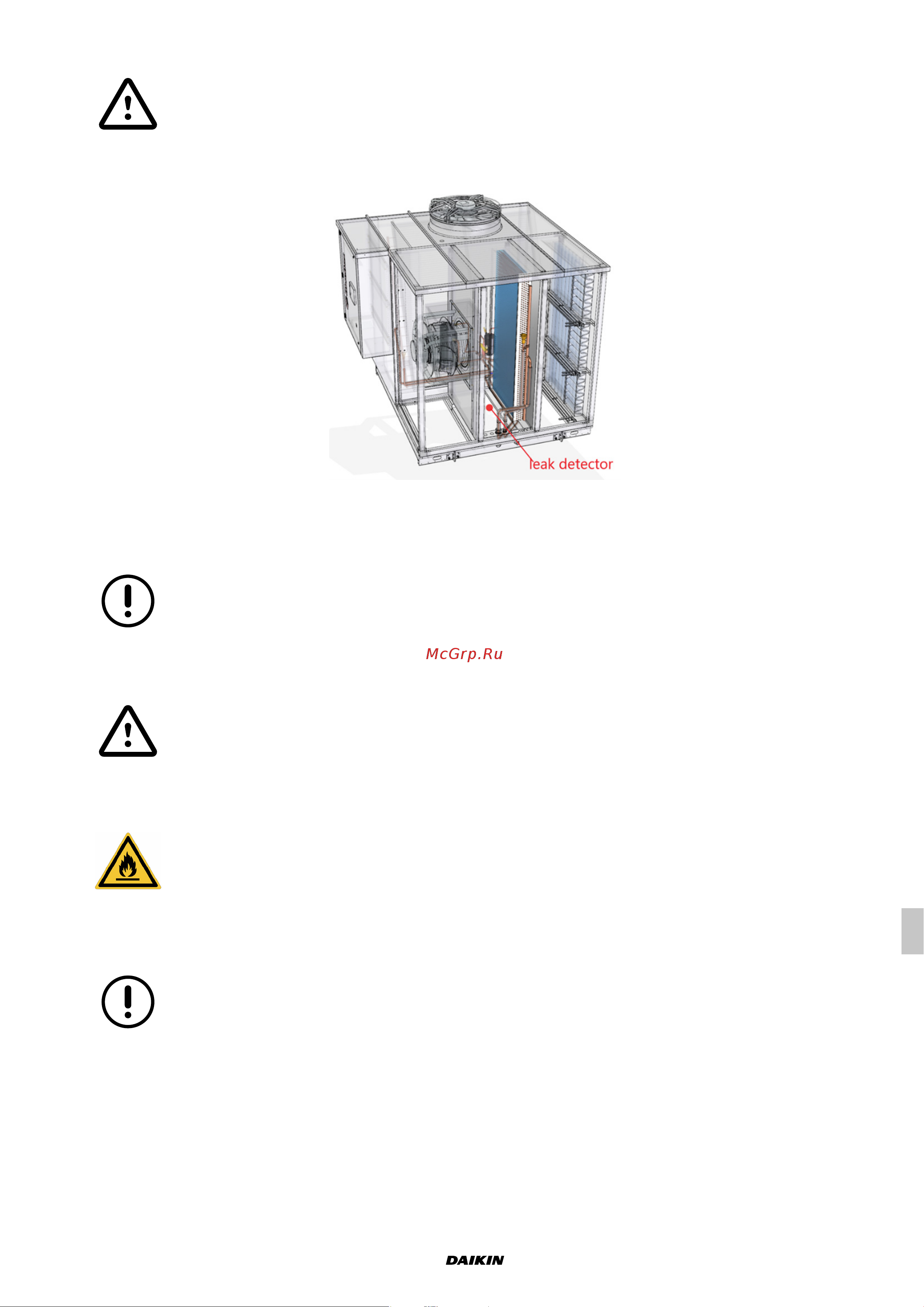

El detector de fugas de refrigerante se instala en la unidad entre la batería de aire interno y el ventilador (o los
ventiladores) de impulsión.
Este dispositivo permite la detección inmediata de las fugas de refrigerante para poder aplicar lo indicado en el
párrafo anterior “Límites de uso - Área mínima de instalación y carga máxima de refrigerante”.
El detector tiene una rutina de autocomprobación interna. Si esta rutina detecta un fallo, el
controlador se encargará de congurar la ventilación de impulsión y de retorno (de haberla) en
regulación de caudal constante a un valor jo. Esto para lograr que el caudal de aire no quede por
debajo de “Q
min
”, según se dene en el párrafo “Límites de uso - Área mínima de instalación y carga
máxima de refrigerante". También se inhabilitará el apagado del ventilador de impulsión y de retorno
(de haberlo) mediante franjas horarias para tener siempre el caudal mínimo de aire requerido.
Si el sistema de detección de fugas de refrigerante señala un fallo y el ujo de aire no logra alcanzar
el valor mínimo “Q
min
”, se activará un relé especíco ubicado dentro del cuadro eléctrico. Esta señal
se debe utilizar para advertir al usuario que hay un ujo de aire se ha reducido (por ejemplo,
mediante una señal acústica y una luz intermitente).
Una vez que se activa la alarma de gas del sistema detector de fugas, la salida no se restablece
incluso si la concentración de gas disminuye. Después de detectar y reparar el punto de fuga,
se puede operar un reinicio manual de la alarma. Para restablecer la salida de alarma, apague y
encienda la fuente de alimentación del sensor de gas (por ejemplo, desconecte y vuelva a conectar
su cable), si la salida de alarma no se restablecerá después de esta operación, signica que la fuga
ha superado las 10000 ppm y el sensor de gas tiene que ser reemplazado.
El sensor del detector de fugas tiene una vida prevista de 10 años. Dentro del detector se congura
una cuenta regresiva leída por el controlador de la unidad.
Seis meses antes de vencer la cuenta regresiva, aparecerá una señal en la interfaz del usuario de
la unidad. Si la calibración no se realiza a tiempo, aparecerá un nuevo mensaje en la interfaz del
usuario y la unidad funcionará como cuando hay un fallo en el detector de fugas, tal como antes
descrito.
