Traducción de las instrucciones originales
Packaged Rooftop
254
Nos reservamos el derecho de aportar cambios al proyecto sin aviso previo.
UATYA
4P645202-1
5.6 Conexiones de aire
Las canalizaciones deben tener dimensiones adecuadas para evitar pérdidas de carga concentradas o distribuidas
no previstas que podrían reducir el caudal de aire tratado con respecto al valor de diseño. Las pérdidas de carga
en las canalizaciones no deben superar la presión útil provista por los ventiladores (para aplicaciones particulares,
consulte con nuestra Ocina Técnica).
Los canales conectados a la unidad no deben contener fuentes de ignición según denidas por la
norma IEC 603335-2-40:2018.
5.6.1 Canales de retorno e impulsión
Las unidades prevén diversas conexiones tanto del canal de retorno como del canal de impulsión.
Para su identicación, consulte el esquema dimensional incluido en la documentación de la unidad.
Para la conexión, es necesario quitar los paneles de cierre con los que se envía la unidad.

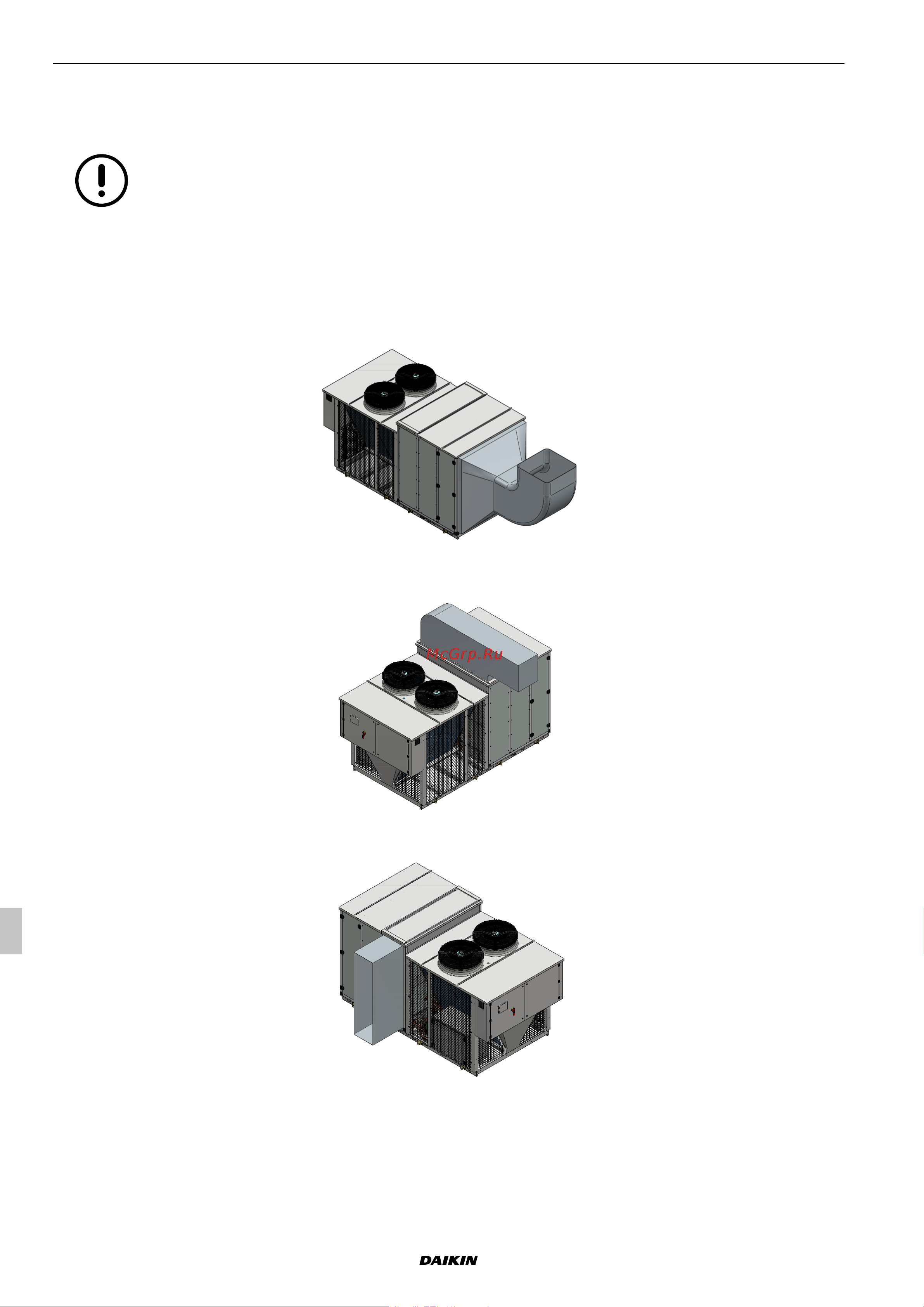

Fig. 72 Conexión de los canales de retorno
Fig. 73 Conexión de los canales de impulsión
Fig. 74 Conexión lateral
