5.3.2 Montagem das coifas antichuva

Na abertura para a passagem do ar externo está prevista a montagem de uma proteção contra a chuva.

A proteção é obtida por meio de coifas; o número de elementos que forma a proteção depende da grandeza da

passagem do ar.

A proteção é fornecida num kit a parte para ser montada pelo instalador.

Além das coifas o kit inclui uma rede de proteção e os parafusos autofurantes para a xação.

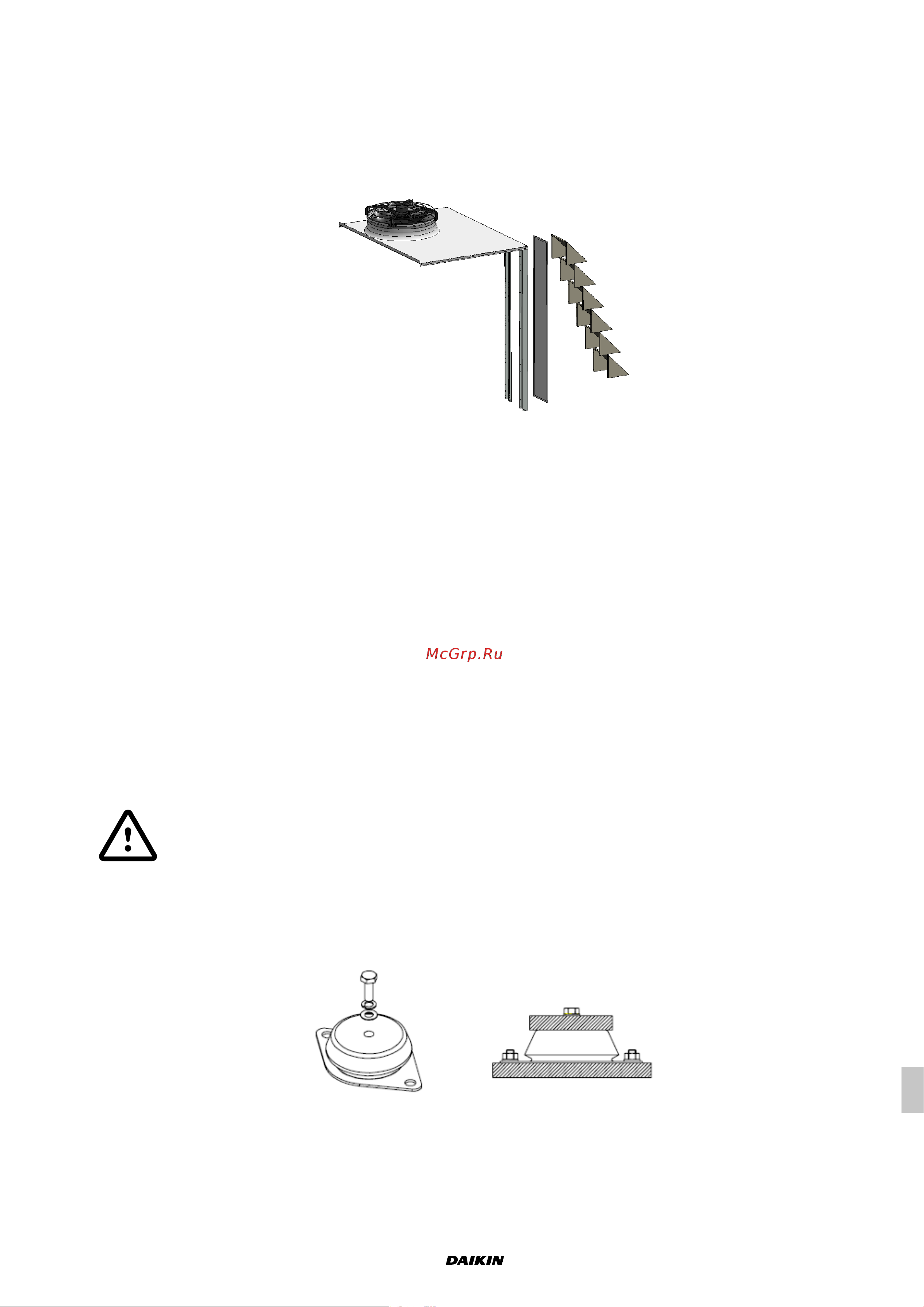

Fig. 110 Proteção antichuva

A rede de proteção deve ser xada diretamente entre a proteção e a estrutura da unidade.

Para a xação, utilize uma aparafusadora com bucha de 6 mm.

Para a montagem correta:

- Apoie o ltro de rede na borda da abertura do ar externo;

- comece a montagem pela parte superior da abertura;

- utilizando os furos presentes em casa elemento da proteção, xe-os na estrutura da unidade por meio dos

parafusos autofurantes de série.

- Repita a operação para todos os elementos da proteção.

5.3.3 Antivibrantes

Recomenda-se, para reduzir as vibrações transmitidas à estrutura, a instalação das unidades sobre antivibrantes de

borracha ou de mola, disponíveis como acessório, a pedido no momento da ordem.

O esquema dimensional com impressão no chão reporta a posição e a carga de cada antivibrante.

A operação de xação dos antivibrantes deve ser feita antes de posicionar a unidade no solo.

Para a instalação dos antivibrantes, veja as instruções que acompanham o acessório.

Durante a xação dos antivibrantes, a unidade deve ser elevada ao máximo de 200 mm do chão e

não se deve car debaixo da unidade com partes do corpo.

5.3.3.1 Antivibrantes de borracha

O antivibrante é composto de uma tulipa metálica superior na qual está presente um parafuso para a xação com

a base da unidade. O antivibrante é xado na base mediante dois furos no ange. No ange do antivibrante está

indicado um número (45,60,70 ShA) que identica a dureza do suporte de borracha.

Fig. 111 Antivibrantes de borracha /metal
