Traduction des instructions originales
Packaged Rooftop
144
Nous nous réservons le droit d'apporter des modications au projet sans aucun préavis.
UATYA
4P645202-1
5.4 Raccordements hydrauliques
Lorsque des organes de l'unité prévus requièrent un raccordement hydraulique par les soins de
l'installateur, il est obligatoire de monter un ltre métallique à grille dont les mailles ne dépassent pas
1 mm sur les tuyaux d'entrée. En l'absence, la garantie est immédiatement annulée.
5.4.1 Raccordement à la batterie d'eau chaude
L’utilisation d'eaux limoneuses ou avec une teneur élevée en calcaire peut rapidement inuencer
négativement les performances de la batterie.
Raccorder la batterie de l'eau chaude en respectant les indications d'entrée et de sortie gurant sur
l'unité.
Les diamètres et les types de connexion requis sont indiqués dans les schémas dimensionnels.
Il est recommandé d'alimenter la batterie avec un mélange d'eau et de glycol à un pourcentage dépendant des
températures minimum d'hiver pour empêcher la congélation de l'eau à l'intérieur du circuit hydraulique lorsqu'il n'est
pas utilisé.
Si l'on n'utilise pas un mélange d'eau et de glycol, il faudra vider l’installation hydraulique en cas
d'inutilisation prolongée.
Pour faciliter les opérations de vidage du circuit, un clapet de décharge est prévu sur la partie inférieure du collecteur
d'alimentation de la batterie à eau chaude. Sur ce collecteur, mais dans la partie supérieure, se trouve également une
vanne de purge qui est utilisée pour éliminer les éventuelles poches d'air présentes dans le circuit.
Le pourcentage de glycol en poids est établi en fonction de la température minimum prévue dans l'environnement.
Température minimum ambiante (°C) 0 -5 -10 -15 -20 -25 -30 -35 -40
Point de congélation (°C) -5 -10 -15 -20 -25 -30 -35 -40 -45
Antigel % en poids
Glycol éthylénique 6 22 30 36 41 46 50 53 56
Propylène glycol 15 25 33 39 44 48 51 54 57
5.4.2 Évacuation de la condensation de la batterie à air interne
Le bac à condensats est équipé d’un tube leté R 1" mâle pour le raccordement.

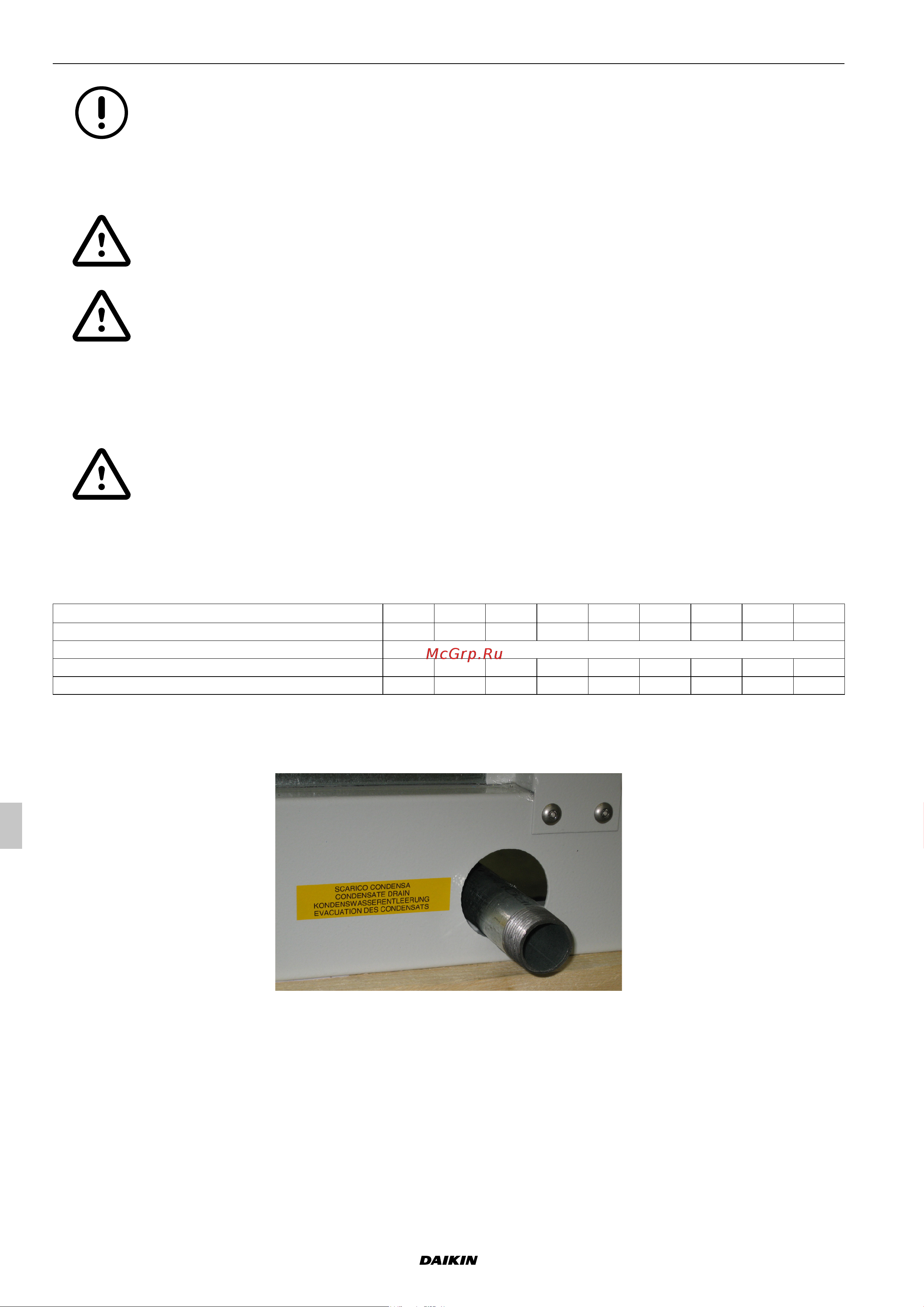

Fig. 37 Raccordement au bac à condensats
La tuyauterie d'évacuation devra toujours être équipée d'un siphon approprié pour empêcher que de l'air provenant
de l'extérieur ne soit aspiré à travers celle-ci.
Il convient de réaliser le siphon immédiatement après le raccordement au bac.
