Übersetzung der Originalanleitungen
Packaged Rooftop
96
Wir behalten uns das Recht vor, ohne Vorankündigung Abänderungen am Projekt vorzunehmen.
UATYA
4P645202-1
Wenn der Auslass unten ist, ist das Bodenpaneel der Einheit zu entfernen

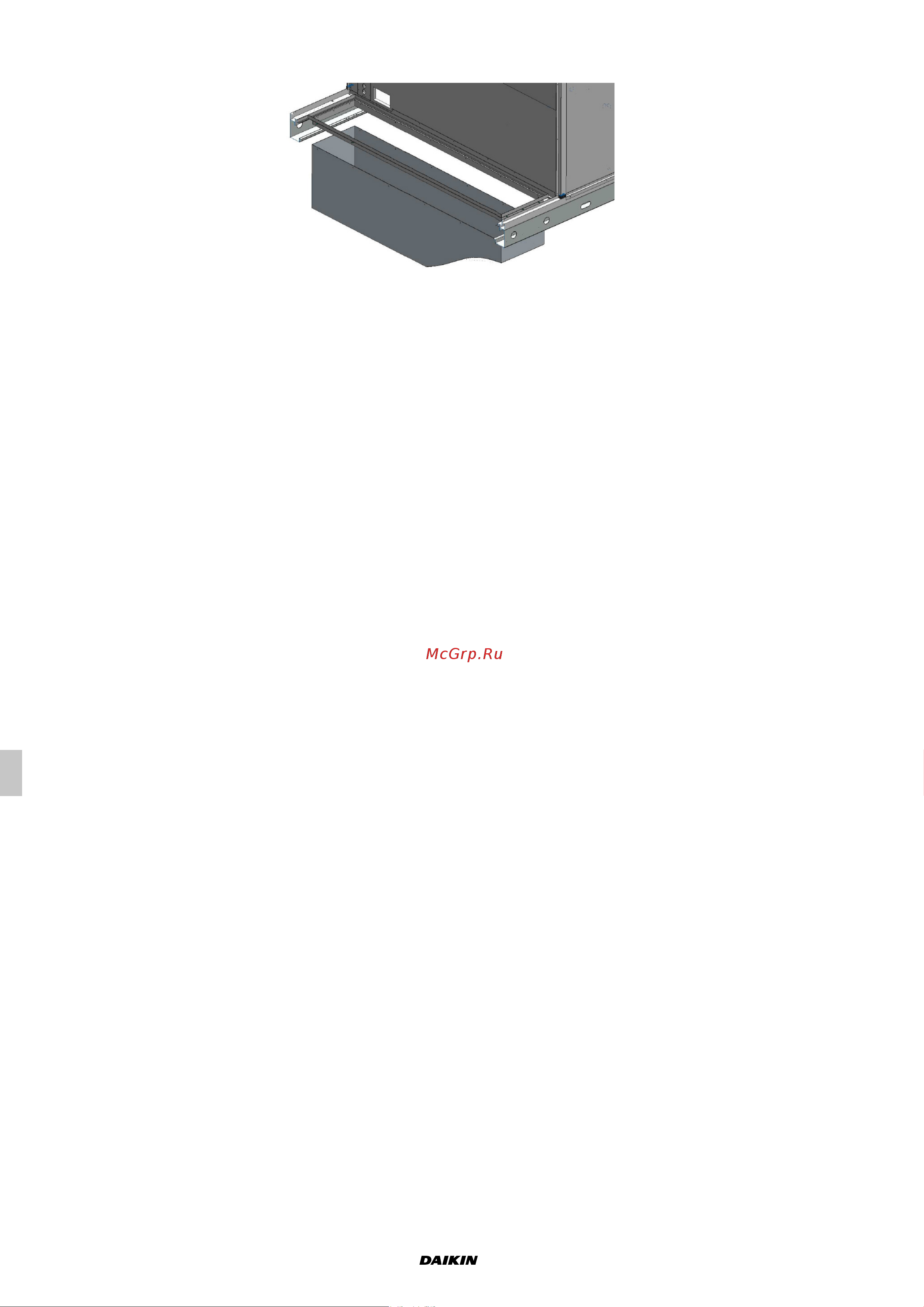

Abb. 30 Verbindung nach unten
5.6.2 Verbindung der Leitungen
Für die korrekte Installation der Kanäle ist Folgendes zu beachten:
- Die Abmessungen der Kanalisierung müssen mindestens den Abmessungen der an der Einheit vorhandenen
Auslass- und Saugönungen entsprechen. Es ist eine kunstgerechte Weitung der Leitungen in der Nähe der
Maschine vorzuziehen.
- Beim Anschluss der Kanalisierung an die Einheit ist ein Antivibrationsanschlussstück zu verwenden, um die
Übertragung von Schwingungen von der Einheit auf die Kanalisierung zu verhindern.
- Die Anschlüsse immer versiegeln, damit keine Luft aus den Leitungen austreten kann.
- Wenn der von der Maschine durch die Leitungen übertragene Geräuschpegel gesenkt werden soll, müssen die
Leitungen mit speziellen Schalldämpfern ausgestattet werden. Die Druckabfälle entlang dieser müssen bei der
Berechnung des erforderlichen verfügbaren externen Kopfdrucks berücksichtigt werden.gen.
- wenn die Einheit mit einem Direkttausch-Wärmeerzeuger ausgestattet ist, muss der Auslasskanal mit einer
speziellen Brandschutzklappe ausgestattet werden, wie von den geltenden Gesetzen vorgeschrieben.
