Přeloženo z původních pokynů
Packaged Rooftop
466
Vyhrazujeme si právo upravit projekt bez předchozího upozornění
UATYA
4P645202-1
5.6 Vzduchotechnická zapojení
Dimenzování kanalizací musí být provedeno odpovídajícím způsobem tak, aby nevytvářelo ztráty náplně koncentrované
anebo distribuované nepředpokládané a které mohou způsobit snížení zpracovávaného průtoku vzduchu vzhledem
k projektu. Ztráty zatížení kanalizací nesmí překročit užitečný náporový tlak poskytovaný ventilátory (pro zvláštní
aplikace konzultujte naši Technickou kancelář).
Kanály zapojené k jednotce nesmí obsahovat zdroje zážehu tak, jak jsou denovány předpisem IEC
603335-2-40:2018.
5.6.1 Kanály odvodu a přívodu
Jednotky jsou připraveny pro různá zapojení, jak kanálu odvodu, tak kanálu přívodu.
Odkazujeme na rozměrové informace uvedené v dokumentaci jednotky pro jejich určení.
Pro zapojení je třeba odstranit uzavírací panely, se kterými byla jednotka zaslána.

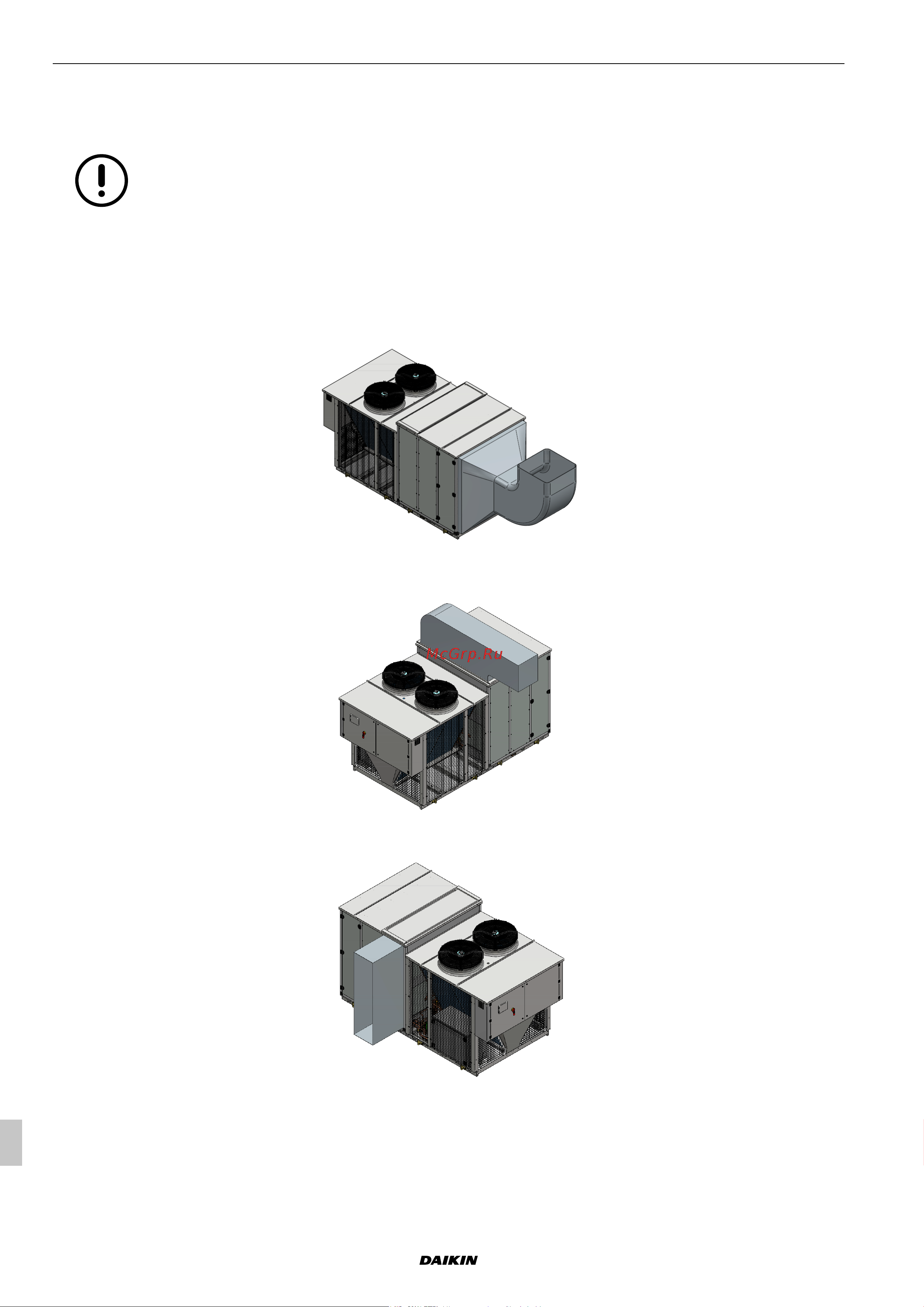

Obr. 132 Zapojení kanálů obnovy
Obr. 133 Zapojení kanálů přívodu
Obr. 134 Boční zapojení
