Traducción de las instrucciones originales
Packaged Rooftop
248
Nos reservamos el derecho de aportar cambios al proyecto sin aviso previo.
UATYA
4P645202-1
5.3.2 Montaje de las envolturas antilluvia
En la abertura para el paso del aire externo está previsto el montaje de una protección contra la lluvia.
La protección se obtiene por medio de envolturas. El número de elementos que forman la protección depende del
tamaño del paso del aire.
La protección se suministra en un kit separado para que el instalador la monte.
Además de las envolturas, el kit incluye una red de protección y los tornillos autoperforantes para la jación.

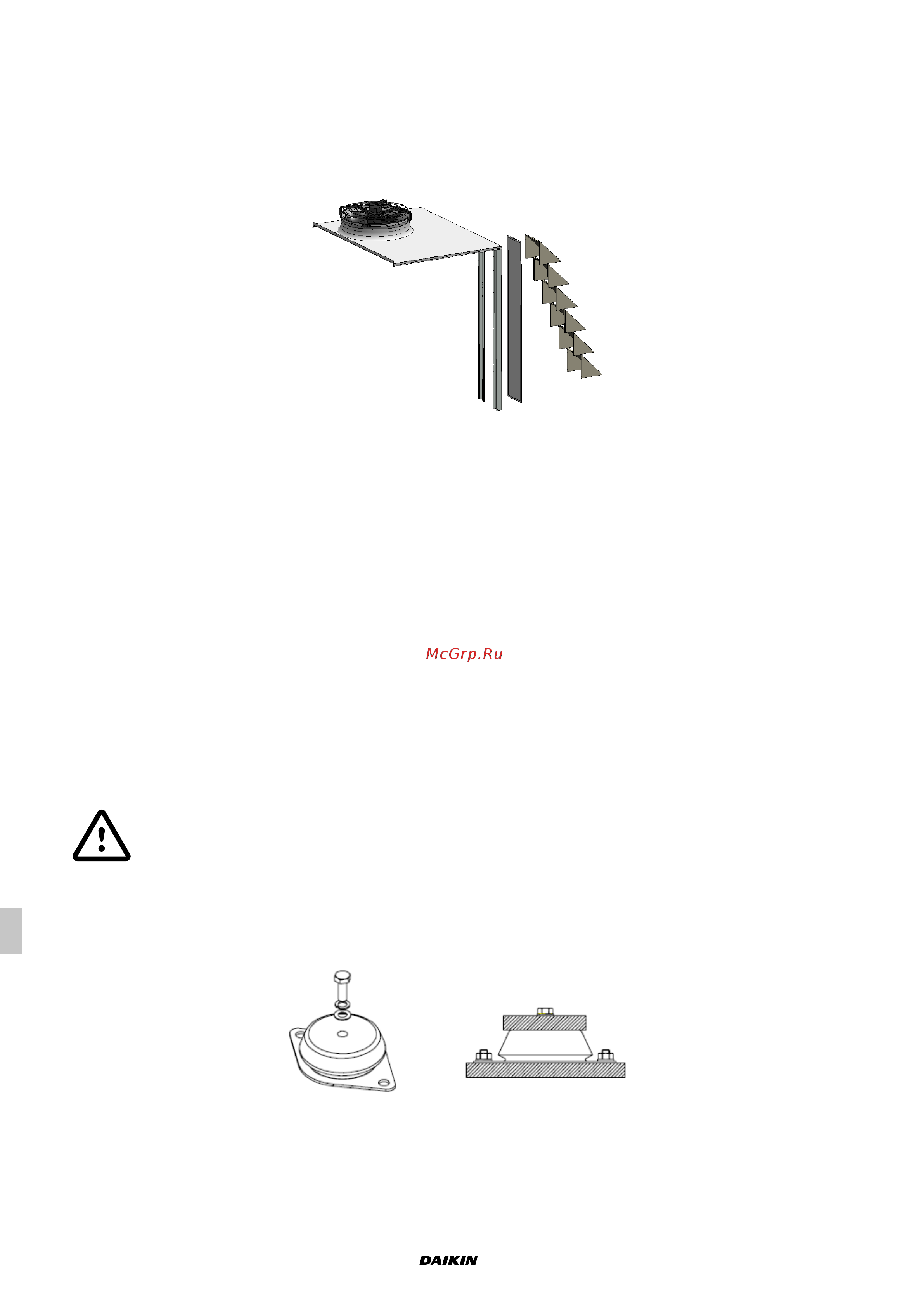

Fig. 65 Protección antilluvia
La red de protección se ja entre la protección y el bastidor de la unidad.
Para la jación, utilice una llave Allen de 6 mm.
Para el montaje correcto:
- Apoye el ltro de red sobre el borde de la abertura del aire externo.
- Inicie el montaje desde la parte superior de la abertura.
- Utilizando los oricios presentes en cada elemento de la protección, fíjelos al bastidor de la unidad por medio de
los tornillos autoperforantes suministrados.
- Repita la operación para todos los elementos de la protección.
5.3.3 Antivibrantes
Para reducir las vibraciones transmitidas a la estructura, se recomienda instalar las unidades sobre antivibrantes de
goma o de muelle disponibles como accesorio al momento de hacer el pedido.
El esquema dimensional con la huella sobre el suelo indica la posición y la carga de cada antivibrante.
La operación de jación de los dispositivos antivibrantes debe realizarse antes de colocar la unidad en el suelo.
Para la instalación de los soportes antivibraciones, consulte las instrucciones que acompañan el accesorio.
Durante la jación de los soportes antivibratorios, la unidad no debe levantarse más de 200 mm con
respecto al suelo y no se deben colocar partes del cuerpo debajo de la misma.
5.3.3.1 Antivibrantes de goma
El antivibrante consta de una campana metálica superior provista de un tornillo para la jación con la base de la
unidad. El antivibrante se ja a la base mediante dos oricios previstos en la brida. En la brida del antivibrante se
indica un número (45,60,70 ShA) que identica la dureza del soporte de goma.
Fig. 66 Antivibrantes de goma/metal
