Přeloženo z původních pokynů
Packaged Rooftop
467
Vyhrazujeme si právo upravit projekt bez předchozího upozornění
UATYA
4P645202-1
Pokud je přívod směrem dolů, musí být sejmut panel na základně jednotky

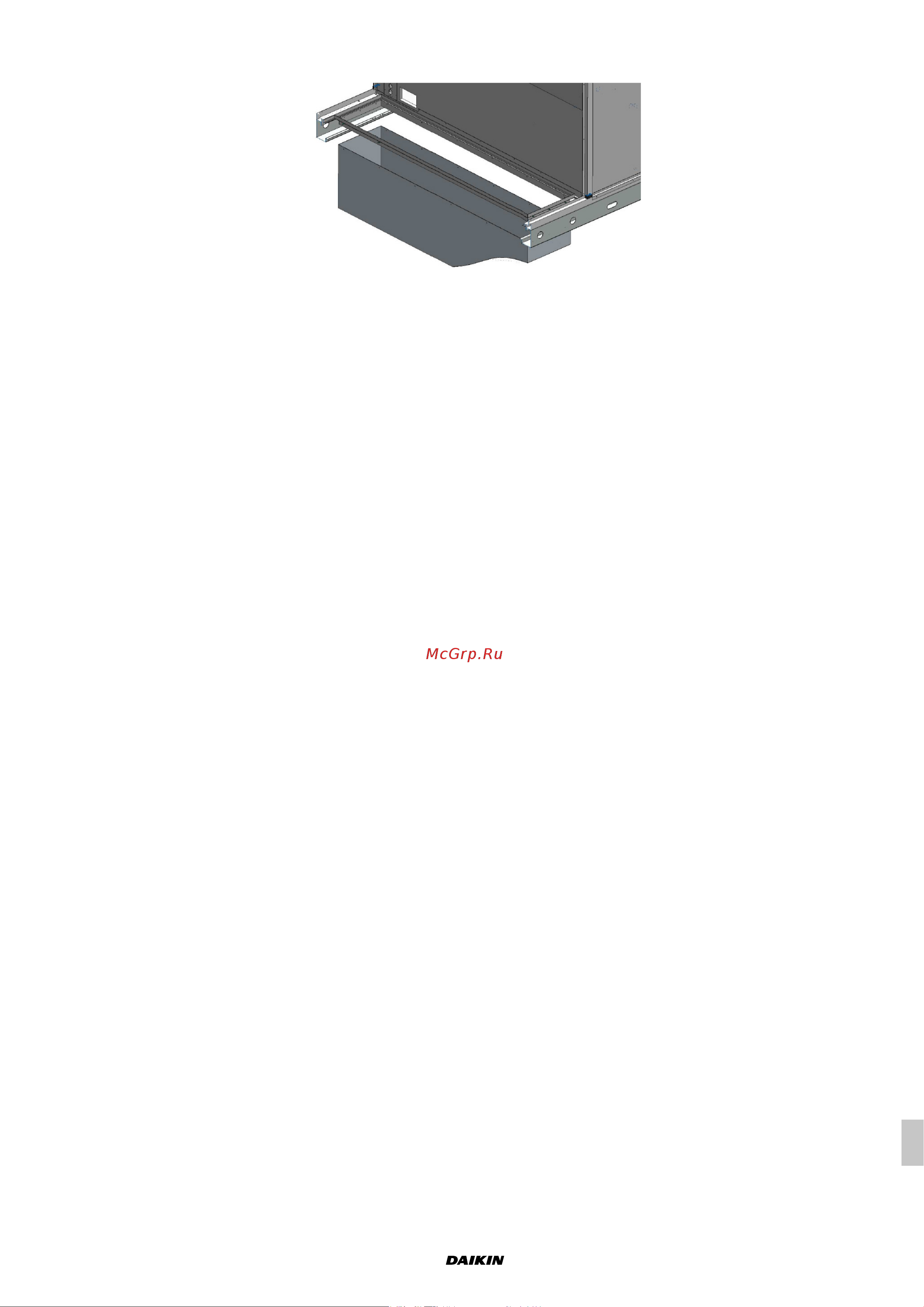

Obr. 135 Zapojení směrem dolů
5.6.2 Zapojení kanálů
Správná instalace kanálů by měla odpovídat následujícím doporučením:
- rozměry kanalizace musí být stejné alespoň jako předpokládaná ústí přívodu a odsávání na jednotce. Preferuje
se rozšíření vedení v blízkosti stroje realizované podle pravidel dobré techniky;
- kanalizace musí být zapojena k jednotce pomocí vložení antivibrační spojky, aby se omezil přenos vibrací z
jednotky na kanalizaci samotnou;
- vždy utěsněte spoje tak, aby se zabránilo únikům vzduchu z kanálů;
- pokud chcete významně snížit hlučnost předávanou strojem přes kanály, je nutné tyto vybavit příslušnými tlumiči.
Pro výpočet požadované užitečné prevalence je třeba vzít v úvahu ztráty, které tyto vykazují.
- v případě, kdy je jednotka vybavena generátorem tepla s přímou výměnou, přívodní kanál bude muset být osazen
příslušnou protipožární roletou, jak je předepsáno platnými předpisy.
