Přeloženo z původních pokynů
Packaged Rooftop
437
Vyhrazujeme si právo upravit projekt bez předchozího upozornění
UATYA
4P645202-1

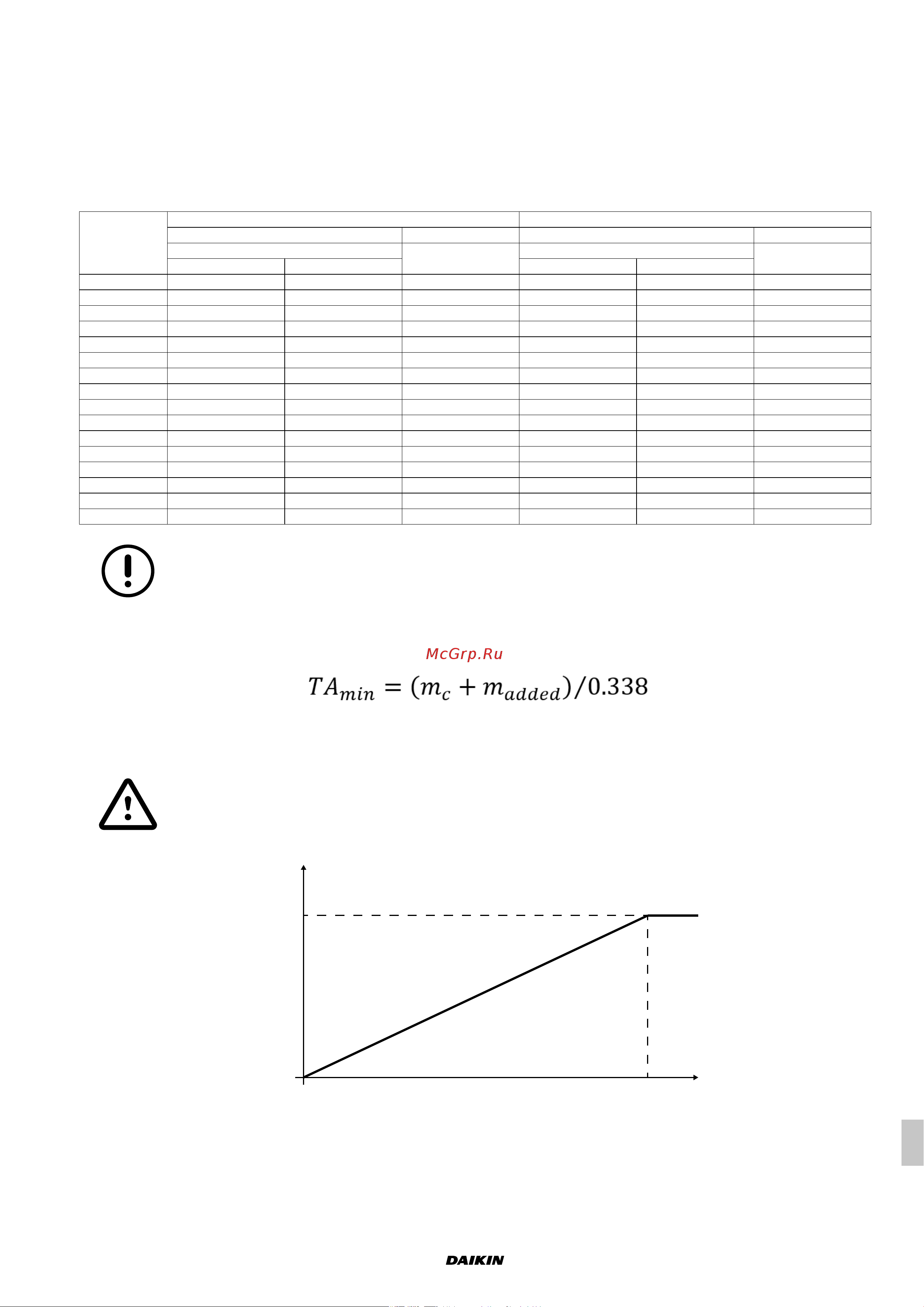

2.2.1 Omezení použití - Minimální oblast v klimatizovaného prostředí a maximální náplň
chladicího média
Ustanovení GG.9 Annex GG normy IEC 60335-2-40:2018 (Household and similar electrical appliances - Safety -
Part 2-40: Particular requirements for electrical heat pumps, air-conditioners and dehumidiers) denuje maximální
povolené náplně v závislosti na oblasti klimatizovaného prostředí a požadavky na ventilaci pro použití chladicích
médií A2L v případě kanalizovaných jednotek. Pro bližší informace odkazujeme na normu IEC 60335-2-40:2018.
Minimální celková upravená plocha místnosti „TA # p # min # pp #“ nainstalovaného spotřebiče s náplní chladiva „m
# p # c # pp #“ (kg) musí být v souladu s následujícím:
Jednotka
Pro jednotku bez volby post topení s teplým plynem Pro jednotku s volbou post topení s teplým plynem
m
c
TA
min
m
c
TA
min
[kg]
m
2
[kg]
m
2
Okruh 1 Okruh 2 Okruh 1 Okruh 2
UATYA25 7 - 20,7 8,3 - 24,4
UATYA30 10 - 29,6 11,3 - 33,5
UATYA40 12 - 35,5 13,7 - 40,6
UATYA50 15 - 44,4 17 - 50,4
UATYA60 18 - 53,3 21 - 62
UATYA70 18 - 53,3 21 - 62
UATYA80 23 - 68,1 26,9 - 79,6
UATYA90 24 - 71,1 28 - 83
UATYA100 28 - 82,9 32,3 - 95,7
UATYA110 30 - 88,8 34,7 - 102,8
UATYA120 36 - 106,6 41,2 - 122,1
UATYA140 19 19 56,3 23,1 23,1 68,4
UATYA150 19 19 56,3 23,1 23,1 68,4
UATYA160 23 23 68,1 27,9 27,9 82,6
UATYA180 25 25 74 25 25 74
UATYA190 25 25 74 25 25 74
Žádná klapka oblasti nesmí být instalována na stanici s ohledem na výpočet minimální oblasti, ledaže
tyto klapky mohou být zcela otevřené signálem kontroly jednotky v případě úniku.
Pokud bude náplň změněna, minimální oblast musí být přehodnocena tak, aby byla vždy větší, než výsledek získaný
následujícím vzorcem:
Kde:
- m
addaed
je náplň chladicího média v kilogramech přidaných během instalace.
Součet „m # p # c # pp # + m # p # added # pp #“ musí být pro každý okruh nižší než 79,8 kg.
Dále je uvedena minimální oblast v závislosti na velikosti klimatizovaného prostoru
50
[m²]
0
10
20
40
50
60
70
80
90
100 150 200 2500
30
m
c
[kg]
Obr. 121 Celkový minimální prostor instalace
