Μετάφραση από τις αρχικές οδηγίες
Packaged Rooftop
345
Διατηρούμε το δικαίωμα να επιφέρουμε τροποποιήσεις στο σχεδιασμό δίχως προειδοποίηση
UATYA
4P645202-1

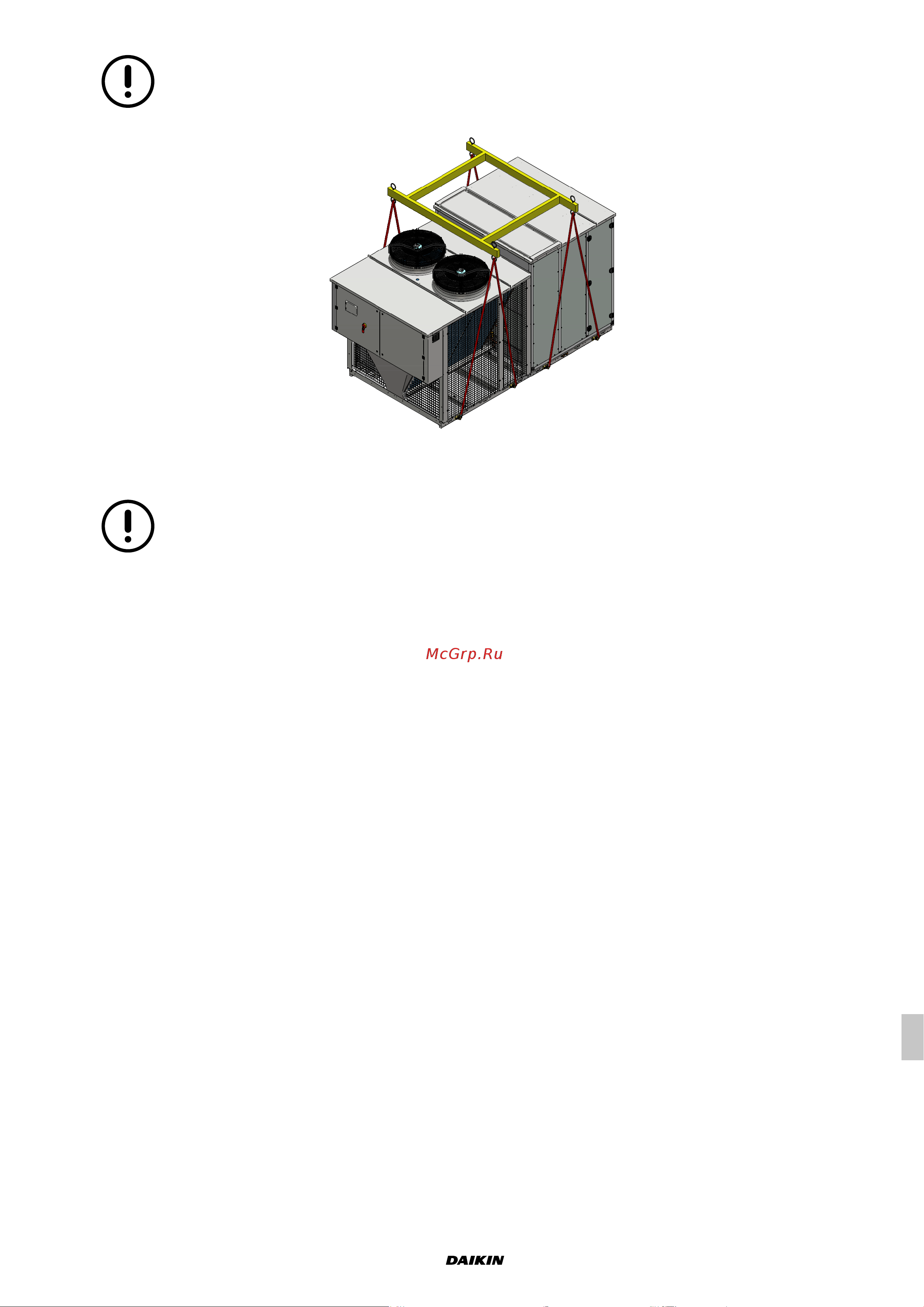

Για ανύψωση χρησιμοποιήστε όλα τα στηρίγματα που υπάρχουν στη μονάδα.
Σχ. 93 Ανύψωση με ιμάντες
Για να μην έρχονται οι ιμάντες σε επαφή με τη μονάδα, θα πρέπει να υπάρχουν κατάλληλα προστα-
τευτικά στα άνω άκρα.
Η χρήση δοκού ανύψωσης ρυθμισμένης στο πλάτος της μονάδας, είναι υποχρεωτική για την εξασφάλιση σταθερό-
τητας κατά την ανύψωση
