Hitachi DS12DVF3 [88/96] Ds14dvf3 ds18dvf3 double sleeve chuckl

Hitachi DS12DVF3 [88/96] Ds14dvf3 ds18dvf3 double sleeve chuckl
87
Item
No.
Part Name
1
SPECIAL SCREW (LEFT HAND) M6 × 23
2 DRILL CHUCK
(W/O CHUCK WRENCH)
3 GEAR BOX ASS’Y
4 CLUTCH DIAL
5 CLICK SPRING
6 NUT
7 SPRING
8 WASHER (A)
9 FRONT CASE
10 STEEL BALL D5
11 RING GEAR
12 PLANET GEAR (C) SET
13 WASHER (A)
14 REAR CASE
15 TAPPING SCREW D3
×
12
16 SHIFT ARM
17 SLIDE RING GEAR
18 PINION (C)
19 PLANET GEAR (B) SET
20 PINION (B)
21 PLANET GEAR (A) SET
22 FIRST RING GEAR
23 WASHER (B)
24 MOTOR SPACER
25 MOTOR
26 SPACER: DS14DVF3
27
TAPPING SCREW (W/FLANGE) D3 × 16
28 NAME PLATE
29 MACHINE SCREW M4
×
6
30 HOUSING (A). (B) SET
Item
No.
Part Name
31 INTERNAL WIRE (B) 90L (BLACK)
32 INTERNAL WIRE (B) 140L (RED)
33A DC-SPEED CONTROL SWITCH
34A PUSHING BUTTON
35 FERRITE CORE
36 SHIFT KNOB
37 HITACHI LABEL
38 HOOK ASS’Y
39 V-LOCK NUT M5
40 STRAP
41A BATTERY TERMINAL ASS'Y
42 HOOK SPRING
43 SPECIAL SCREW M5
44-1 BATTERY: DS14DFV3
44-2 BATTERY: DS18DFV3
501 CHARGER
502 + DRIVER BIT
503 CASE

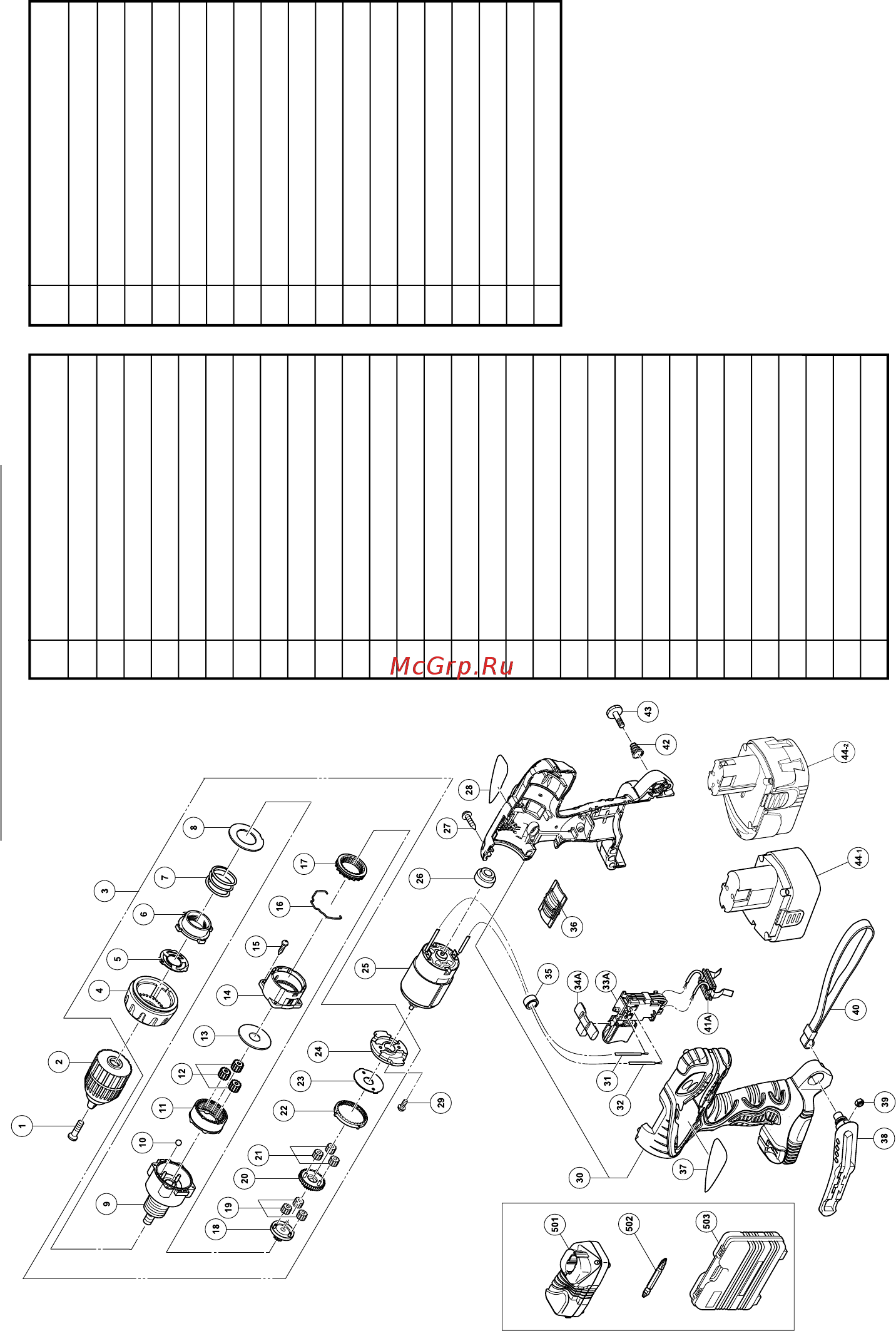

DS14DVF3 / DS18DVF3 (Double sleeve chuck)
09Back_DS9DVF3_EE 1/20/09, 16:0587

Содержание

DS14DVF3 DS18DVF3 Double sleeve chuckl Item No Part Name Item No Part Name 1 SPECIAL SCREW LEFT HAND M6 x 23 2 DRILL CHUCK W O CHUCK WRENCH 3 GEAR BOX ASS Y 4 CLUTCH DIAL 34A PUSHING BUTTON 5 CLICK SPRING 35 FERRITE CORE 6 NUT 36 SHIFT KNOB 7 SPRING 37 HITACHI LABEL 8 WASHER A 38 HOOK ASS Y 9 FRONT CASE 39 V LOCKNUT M5 40 STRAP 31 INTERNAL WIRE B 90L BLACK 32 INTERNAL WIRE B 140L RED 33A DC SPEED CONTROL SWITCH 10 STEEL BALL D5 11 RING GEAR 12 PLANET GEAR C SET 42 HOOK SPRING 13 WASHER A 43 SPECIAL SCREW M5 14 REAR CASE 44 1 BATTERY DS14DFV3 15 TAPPING SCREW D3x 12 44 2 BATTERY DS18DFV3 16 SHIFT ARM 501 CHARGER 17 SLIDE RING GEAR 502 DRIVER BIT 503 CASE 18 PINION C 19 PLANET GEAR B SET 20 PINION B 21 PLANET GEAR A SET 22 FIRST RING GEAR 23 WASHER B 24 MOTOR SPACER 25 MOTOR 26 SPACER DS14DVF3 27 TAPPING SCREW W FLANGE D3 x 16 28 NAME PLATE 29 MACHINE SCREW M4 x 6 30 HOUSING A B SET 41A BATTERY TE RMINAL ASS Y
