StarLine B64, D64, Е61, Е60
68

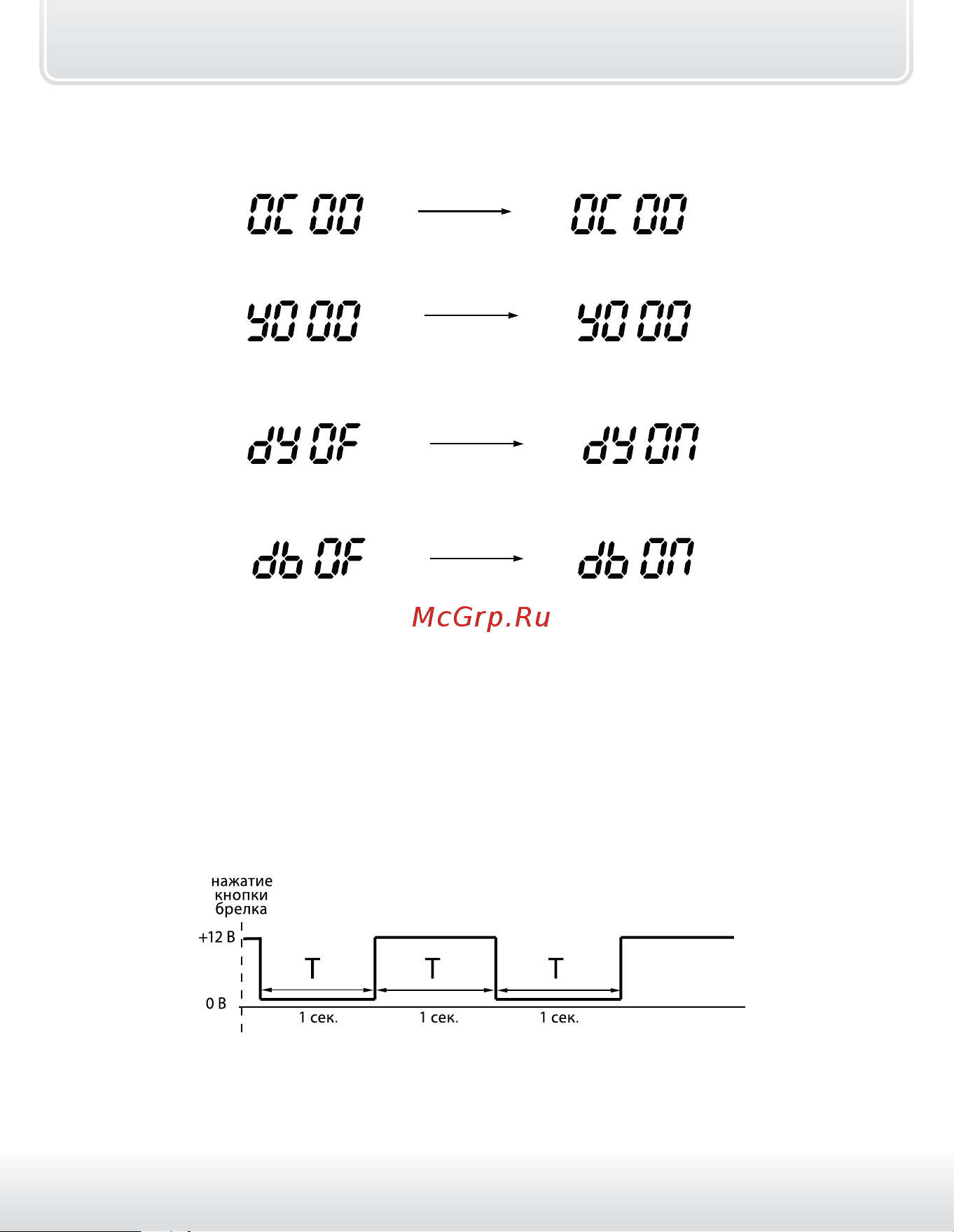

7. Перейдите к программированию события выключения.
В нашем примере нет необходимости беспокоиться о выключении
доп. канала, поэтому событие выключения оставляем «00»:
8. Перейдите к программированию условий выключения.
Условия выключения также оставьте «000»:
9. Перейдите к программированию контроля датчика удара.
Отключать датчик удара на время работы доп. канала не требуется:
10. Перейдите к программированию контроля зоны дверей.
Отключать контроль зоны дверей также не требуется:
11. Выйдите из программирования доп. канала.
12. Выключите зажигание для выхода из программирования функций.
13. Проверьте работу доп. канала №2:
- подключите к выходу доп. канала светодиодный индикатор;
- активируйте доп. канал №2:
- нажмите длительно (до звукового сигнала) кнопку 3 брелка,
а затем (отпустив кнопку 3) нажмите коротко кнопку 1;
- сигнал на выходе доп. канала №2 будет иметь вид:
42 3
