FRANÇAIS
F
35

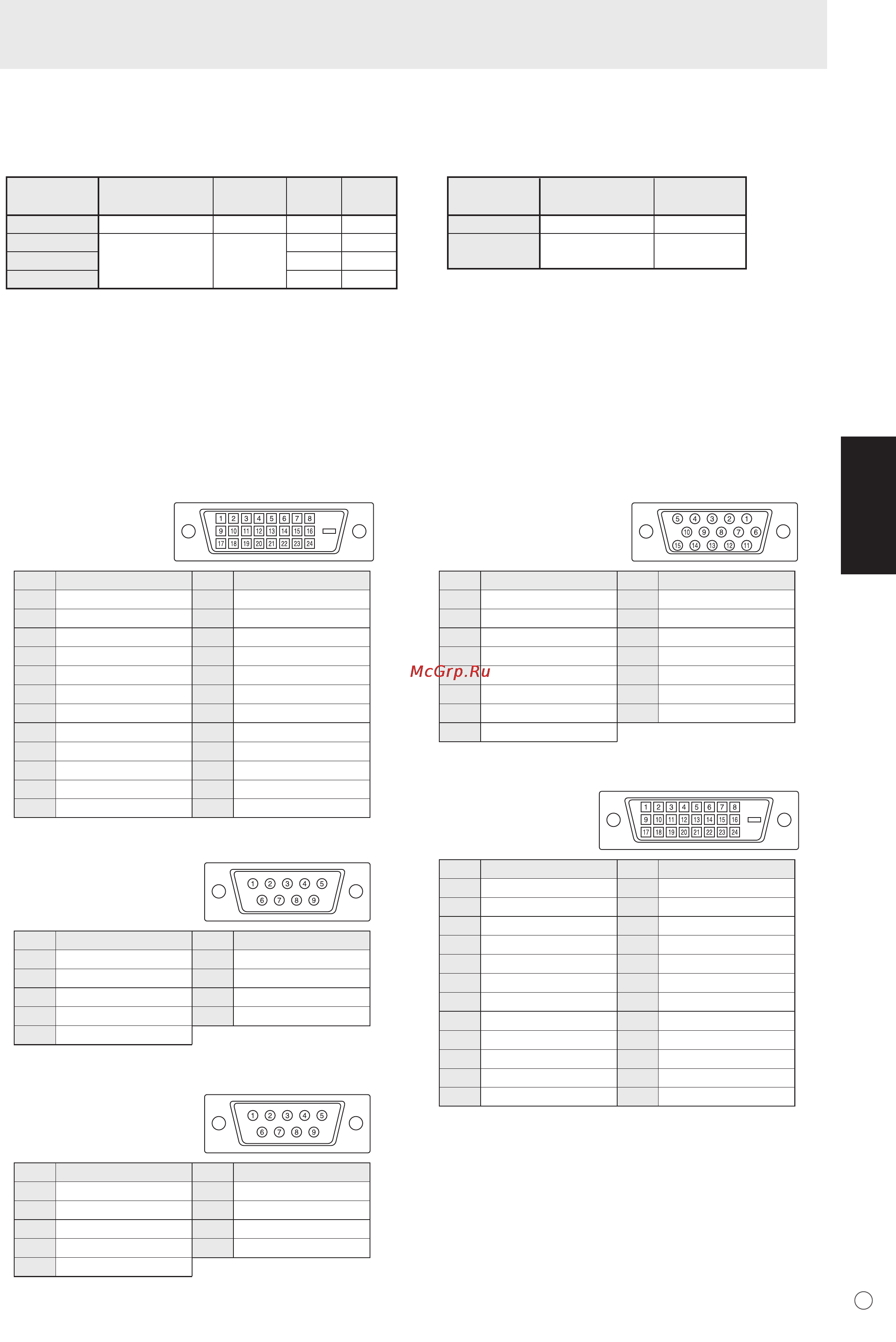

Broches de la borne d’entrée PC1/AV1
(DVI-D à 24 broches)
No.
1
2
3
4
5
6
7
8
9
10
11
12
Fonction
TMDS donnée 2-
TMDS donnée 2+
TMDS donnée 2/4 blindage
N.C.
N.C.
DDC horloge
DDC donnée
N.C.
TMDS donnée 1-
TMDS donnée 1+
TMDS donnée 1/3 blindage
N.C.
No.
13
14
15
16
17
18
19
20
21
22
23
24
Fonction
N.C.
+5 V
MASSE
Détection connexion à chaud
TMDS donnée 0-
TMDS donnée 0+
TMDS donnée 0/5 blindage
N.C.
N.C.
TMDS horloge blindage
TMDS horloge+
TMDS horloge-
Broches de la borne d’entrée RS-232C
(D-sub à 9 broches)
No.
1
2
3
4
5
Fonction
N.C.
Donnée transmise
Donnée reçue
N.C.
MASSE
No.
6
7
8
9
Fonction
N.C.
N.C.
N.C.
N.C.
Broches de la borne de sortie RS-232C
(D-sub à 9 broches)
No.
1
2
3
4
5
Fonction
N.C.
Donnée reçue
Donnée transmise
N.C.
MASSE
No.
6
7
8
9
Fonction
N.C.
N.C.
N.C.
N.C.
Broches de la borne d’entrée PC2
(Mini D-sub à 15 broches)
No.
1
2
3
4
5
6
7
8
Fonction
Entrée du signal vidéo rouge
Entrée du signal vidéo vert
Entrée du signal vidéo bleu
N.C.
MASSE
MASSE pour le signal vidéo rouge
MASSE pour le signal vidéo vert
MASSE pour le signal vidéo bleu
No.
9
10
11
12
13
14
15
Fonction
+5 V
MASSE
N.C.
DDC donnée
Entrée du signal Hsync
Entrée du signal Vsync
DDC horloge
Broches de la borne de sortie PC/AV
(DVI-D à 24 broches)
No.
1
2
3
4
5
6
7
8
9
10
11
12
Fonction
TMDS donnée 2-
TMDS donnée 2+
TMDS donnée 2/4 blindage
N.C.
N.C.
DDC horloge
DDC donnée
N.C.
TMDS donnée 1-
TMDS donnée 1+
TMDS donnée 1/3 blindage
N.C.
No.
13
14
15
16
17
18
19
20
21
22
23
24
Fonction
N.C.
+5 V
MASSE
Détection connexion à chaud
TMDS donnée 0-
TMDS donnée 0+
TMDS donnée 0/5 blindage
N.C.
N.C.
TMDS horloge blindage
TMDS horloge+
TMDS horloge-
Caractéristiques
Gestion de l’alimentation
Ce moniteur est conforme aux systèmes VESA DPMS et DVI DMPM. La carte vidéo et l’ordinateur doivent être conformes à la
même norme afin que la fonction de gestion de l’alimentation du moniteur soit active.
DPMS
ON STATE
STANDBY
SUSPEND
OFF STATE
Écran
Affichage active
Affichage
désactivé
Consommation
électrique
325 W
7,5 W*
Hsync
Oui
Non
Oui
Non
Vsync
Oui
Oui
Non
Non
DMPM
Monitor ON
Active OFF
Écran
Affichage active
Affichage
désactivé
Consommation
électrique
325 W
7,5 W*
DPMS: Signalisation de la gestion de l’alimentation de l’affichage DMPM: Gestion numérique de l’alimentation du moniteur
* Quand AUTO INPUT CHANGE <CHANGEMENT AUTO
D’ENTRÉE> est sur OFF. 11,5 W quand la fonction est
sur ON.
DDC (plug and play)
Le moniteur supporte la norme VESA DDC (Display Data Channel).
DDC est une norme de signal pour le système prêt à l’emploi (plug and play) entre des moniteurs et des ordinateurs. Des informations telles
que la résolution ou d’autres paramètres sont échangées entre le moniteur et l’ordinateur. Cette fonction peut être utilisée si l’ordinateur
supporte la norme DDC et s’il est configuré pour détecter des moniteurs plug and play.
Plusieurs types de norme DDC existent, en fonction de la méthode de communication utilisée. Ce moniteur est conforme à la norme DDC2B.
