Anschließen von Zusatzgeräten
Vorsicht
• Schalten Sie unbedingt den Hauptschalter aus und ziehen
Sie den Netzstecker, bevor Sie Kabel anschließen oder
abziehen. Lesen Sie auch das Handbuch des Gerätes, das
Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die
Eingangsklemmen mit den Ausgangsklemmen. Dies könnte
zu Fehlfunktionen und anderen Problemen führen.

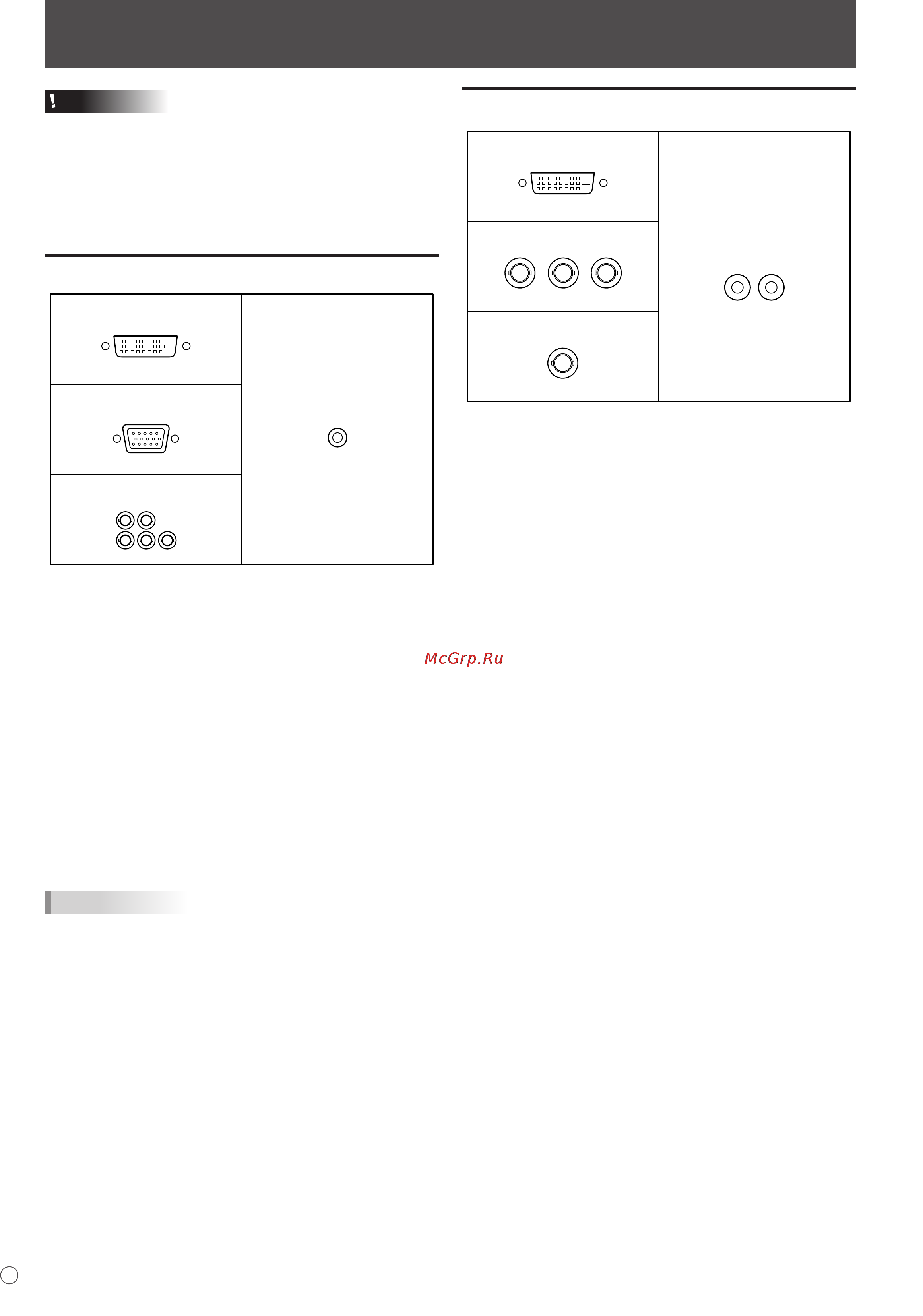

Verbindung mit PC
PC1-Eingangsanschluss
PC-Audioeingangsanschluss
PC2-Eingangsanschluss
PC3-Eingangsanschlüsse
HV
R G
B
• Verwenden Sie für den PC1-Eingangsanschluss ein
handelsübliches Signalkabel (DVI-D 24-polig). Stellen
Sie DVI SELECT <DVI AUSWAHL> im Menü OPTION
<OPTIONEN> auf PC (DIGITAL) ein, wenn Sie den
PC1-Eingangsanschluss verwenden wollen. (Siehe Seite
19.)
• Verwenden Sie für den PC2-Eingangsanschluss ein
handelsübliches Signalkabel (Mini D-sub 15-polig).
• Verwenden Sie für die PC3-Eingangsanschlüsse
ein handelsübliches Signalkabel (BNC). Stellen Sie
BNC SELECT <BNC AUSWAHL> im Menü OPTION
<OPTIONEN> auf PC (ANALOG) ein, wenn Sie die
PC3-Eingangsanschlüsse verwenden wollen. (Siehe Seite
19.)
• Verwenden Sie für den PC-Audioeingangsanschluss ein
handelsübliches Audiokabel (Mini-Stereo-Buchse). Das
verwendete Audiokabel sollte widerstandslos sein.
TIPPS
• Abhängig vom angeschlossenen Computer (Grafikkarte)
können Bilder unter Umständen nicht korrekt angezeigt
werden.
• Ein Bild mit einer Auflösung von 1920 x 1080 kann
möglicherweise nicht korrekt über PC3 dargestellt werden
(BNC). Überprüfen Sie in diesem Fall die Einstellungen
Ihres Computers (Grafikkarte) und stellen Sie sicher,
dass die Eingangssignale den Spezifikationen dieses
Monitors entsprechen (Hsync: 66,3 kHz, Vsync: 60 Hz, und
Punktfrequenz: 148,5 MHz). (Siehe Seite 34.)
• Wählen Sie das Kontrollfeld EDID an, wenn es bei
Verwendung von PC3 (BNC) im Bedienfeld angezeigt wird.
• Verwenden Sie die automatische Bildschirmeinstellung,
wenn ein Bild von einem PC zum ersten Mal über den PC2
oder PC3 angezeigt wird, oder nachdem Sie die Einstellung
am PC verändert haben. (Siehe Seite 22.)
• Das Bild wird automatisch eingestellt, wenn SELF
ADJUST <AUTOM. EINSTELLUNG> im Menü OPTION
<OPTIONEN> auf “ON <EIN>” eingestellt ist. (Siehe Seite
19.)
Verbindung mit AV-Geräten
AV1-Eingangsanschluss
AV-Audioeingangsanschlüsse
AV2-Eingangsanschlüsse
AV3-Eingangsanschluss
Cr/Pr Y Cb/Pb
• Verwenden Sie für den AV1-Eingangsanschluss ein
handelsübliches Signalkabel (DVI-D 24-polig). Stellen
Sie DVI SELECT <DVI AUSWAHL> im Menü OPTION
<OPTIONEN> auf AV (DIGITAL) ein, wenn Sie den
AV1-Eingangsanschluss verwenden wollen. (Siehe Seite
19.)
• Verwenden Sie für die AV2-Eingangsanschlüsse ein
handelsübliches Komponentenkabel (BNC). Stellen Sie
BNC SELECT <BNC AUSWAHL> im Menü OPTION
<OPTIONEN> auf AV (COMPONENT) ein, wenn Sie die
AV2-Eingangsanschlüsse verwenden wollen. (Siehe Seite
19.)
• Verwenden Sie für den AV3-Eingangsanschluss ein
handelsübliches Videokabel (BNC).
• Verwenden Sie für die AV-Audioeingangsanschlüsse ein
handelsübliches Audiokabel (RCA).
• Der AV1-Eingangsanschluss ist mit den unten angeführten
Videosignalen kompatibel:
1920 x 1080 p @ 50/59,94/60 Hz
1920 x 1080 i @ 50/59,94/60 Hz
1280 x 720 p @ 50/59,94/60 Hz
720 x 576 p @ 50 Hz
720 x 480 p @ 59,94/60 Hz
640 x 480 p @ 59,94/60 Hz
• Die AV2-Eingangsanschlüsse sind mit den unten
angeführten Videosignalen kompatibel:
1080i (1125i)/50, 1080i (1125i)/60, 720p (750p)/50,
720p (750p)/60, 576p (625p), 576i (625i), 480p (525p),
480i (525i)
