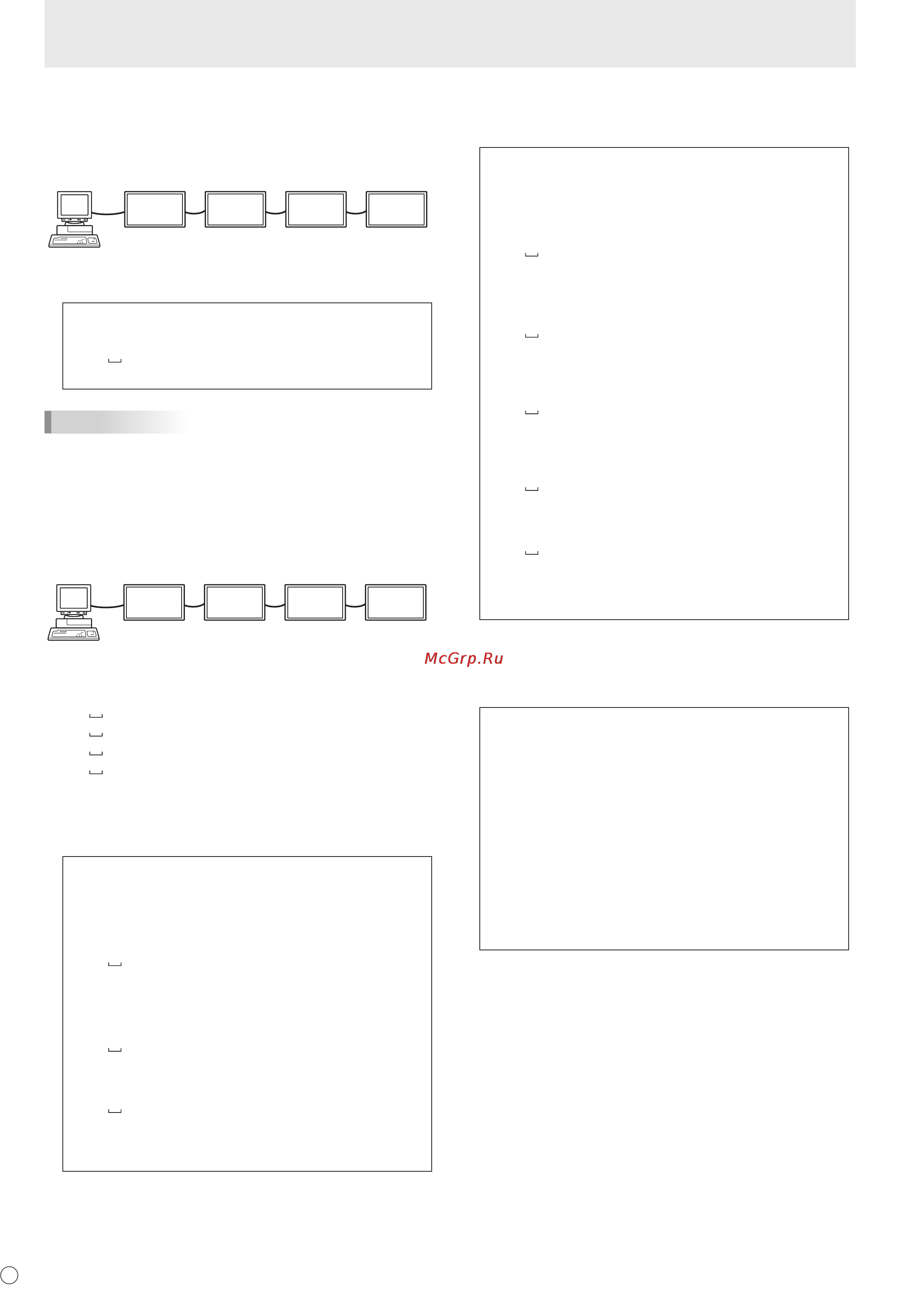

Steuerung des Monitors über einen PC
Befehle für die ID-Steuerung
Bei den auf dieser Seite gezeigten Befehlsbeispielen wird von
folgender Verbindung und folgenden zugewiesenen
ID-Nummern ausgegangen.
ID-Nummer: 1 ID-Nummer: 2 ID-Nummer: 3 ID-Nummer: 4
IDST ......... Ein Monitor, der diesen Befehl empfängt, setzt
seine eigene ID-Nummer in das Parameterfeld.
Beispiel:
IDST0001
OK 001 ←
Die ID-Nummer dieses Monitors wird auf
1 gesetzt.
TIPPS
Mit dem IDST-Befehl können Sie mittels
Wiederholungssteuerung allen Monitoren automatisch eine
ID-Nummer zuweisen (siehe “Wiederholungssteuerung” auf
Seite 27).
Mit dem Befehl “IDST001+” werden zum Beispiel automatisch
die ID-Nummern wie unten dargestellt zugewiesen.
[Beispiel]
ID-Nummer: 1 ID-Nummer: 2 ID-Nummer: 3 ID-Nummer: 4
IDST001 + ←
Befehl zur ID-Einstellung mit
Wiederholungssteuerung
WAIT
OK 001 ←
Antwort “OK” von der ID-Nummer: 1
OK 002 ←
Antwort “OK” von der ID-Nummer: 2
OK 003 ←
Antwort “OK” von der ID-Nummer: 3
OK 004 ←
Antwort “OK” von der ID-Nummer: 4 (Ende)
IDSL ........Der Parameter dieses Befehls weist dem Monitor
die ID-Nummer zu. Der Monitor muss den nächsten
Befehl ausführen.
Beispiel:
IDSL0002 ←
Der nächste Befehl gilt für den Monitor
mit der ID-Nummer 2.
WAIT ←
Suche nach dem Monitor mit der
ID-Nummer 2.
OK 002 ←
Gefunden wurde der Monitor mit der
ID-Nummer 2.
VOLM0030 ←
Einstellen der Lautstärke des Monitors
mit der ID-Nummer 2 auf 30.
WAIT ←
Verarbeitung.
OK 002 ←
Antwort “OK” vom Monitor mit der
ID-Nummer 2.
VOLM0020 ←
Lautstärke wird auf 20 eingestellt.
OK 001 ←
Die Lautstärke des Monitors mit der
ID-Nummer 1 (der mit dem PC direkt
verbunden ist) wird auf 20 eingestellt.*
* Der IDSL-Befehl ist nur einmalig wirksam, und zwar
für den unmittelbar darauffolgenden Befehl.
IDLK ........
Der Parameter dieses Befehls weist dem Monitor
die ID-Nummer zu. Der Monitor muss alle weiteren
Befehle ausführen.
Beispiel:
IDLK0002 ←
Die folgenden Befehle gelten für den
Monitor mit der ID-Nummer 2.
WAIT ←
Suche nach dem Monitor mit der
ID-Nummer 2.
OK 002 ←
Gefunden wurde der Monitor mit der
ID-Nummer 2.
VOLM0030 ←
Einstellen der Lautstärke des Monitors
mit der ID-Nummer 2 auf 30.*
WAIT ←
Verarbeitung.
OK 002
VOLM0020 ←
Einstellen der Lautstärke des Monitors
mit der ID-Nummer 2 auf 20.*
WAIT
OK 002
IDLK0000 ←
Abbrechen der Zuweisung einer festen
ID-Nummer.
WAIT ←
Abbrechen von IDLK.
OK 002 ←
Abbrechen komplett.
VOLM0010
OK 001 ←
Die Lautstärke des Monitors mit der
ID-Nummer 1 (der mit dem PC direkt
verbunden ist) wird auf 10 eingestellt.
(IDLK wird abgebrochen.)
* Der IDLK-Befehl bleibt bis zum Abbruch oder
Ausschalten des Monitors wirksam.
IDCK ........Zeigt die momentan einem Monitor zugewiesene
ID-Nummer am Bildschirm an, sowie die momentan
für IDLK eingestellte ID-Nummer (sofern
vorhanden).
Beispiel:
(Nach Ausführung von IDLK0002)
IDCK0000
←
(Der Parameter ist
bedeutungslos.)
ID : 001 IDLK : 002
←
Zurückgegebene Antwort. Die
ID-Nummer wird ebenfalls am
Monitor angezeigt.
IDCK000 +
←
Wiederholungssteuerung.
(Wenn ein Befehl mit der
Wiederholungssteuerung
verwendet wird, wird die
ID-Zuweisung mit IDSL oder
IDLK abgebrochen.)
WAIT
ID : 001 IDLK : 000
ID : 002 IDLK : 000
ID : 003 IDLK : 000
ID : 004 IDLK : 000
