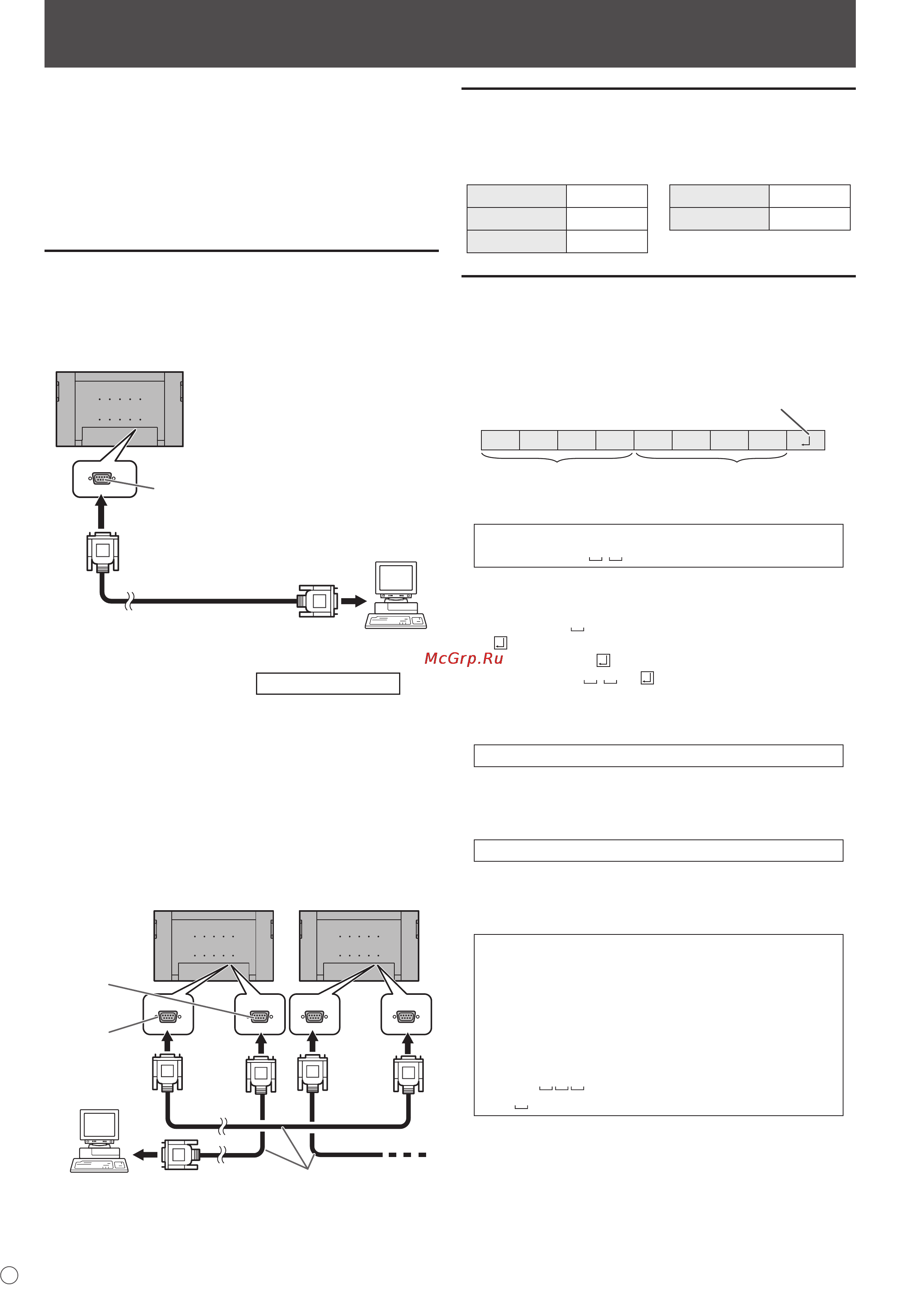

Steuerung des Monitors über einen PC
Dieser Monitor kann über die RS-232C-Schnittstelle (COM-
Port) von einem PC aus gesteuert werden.
Mit Hilfe eines PCs können Sie auch mehrere Monitore in
Serie miteinander verbinden. Indem Sie jedem Monitor eine
eigene ID-Nummer zuweisen (siehe Seite 25), können Sie
für jeden Monitor den Eingangsmodus bzw. die Einstellungen
separat festlegen oder den Status eines bestimmten Monitors
überprüfen.
PC-Anschluss
1:1-Verbindung mit einem PC
Schließen Sie ein ungekreuztes RS-232-Kabel zwischen dem
COM-Port am PC (RS-232C-Stecker) und dem
RS-232C-Eingangsanschluss des Monitors an.
Ungekreuztes RS-232-Kabel
(im Handel erhältlich)
Zu COM-Port
PC
RS-232C-Eingangsanschluss
Serielle Verbindung…
Erweiterter Betrieb
Schließen Sie ein ungekreuztes RS-232-Kabel zwischen dem
COM-Port am PC (RS-232C-Stecker) und dem
RS-232C-Eingangsanschluss des ersten Monitors an.
Schließen Sie als nächstes ein ungekreuztes RS-232-Kabel am
RS-232C-Ausgangsanschluss des ersten Monitors und am
RS-232C-Eingangsanschluss des zweiten Monitors an.
Verbinden Sie in derselben Weise einen dritten Monitor und
eventuelle weitere Monitore.
Es können bis zu 25 Monitore miteinander verbunden werden.
(Die Anzahl der Monitore hängt von der Kabellänge und den
Umgebungsbedingungen ab.)
Ungekreuzte RS-232 Kabel
(im Handel erhältlich)
Erster Monitor
Zweiter Monitor
PC
Zu COM-Port
RS-232C-
A
usgangsanschluss
RS-232C-
Eingangsanschluss
Kommunikationseinstellungen
Stellen Sie die RS-232C-Kommunikationseinstellungen am
PC so ein, dass sie den Kommunikationseinstellungen des
Monitors entsprechen:
Baudrate 9600 bps
Stopp-Bit
1 Bit
Datenlänge 8 Bit Flusskontrolle Keines
Paritätsbit Keines
Kommunikation
Befehlsformat
Wenn ein Befehl vom PC zum Monitor gesendet wird, führt
der Monitor den empfangenen Befehl aus und sendet eine
entsprechende Antwortmeldung zurück an den PC.
C1 C2 C3 C4 P1 P2 P3 P4
Antwortcode
Befehlsfeld
(4 vorgeschriebene
alphanumerische Zeichen)
Parameterfeld
(String aus 4 Zeichen, bestehend
aus: 0-9, +, -, Leerzeichen, ?)
Beispiel: VOLM0030
VOLM
30
* Achten Sie darauf, 4 Zeichen fur den Parameter
einzugeben. Fullen Sie den Befehl notigenfalls mit
Leerzeichen (“ ”) auf.
(“ ” ist der Antwortcode (0D
H
, 0A
H
oder 0D
H
))
Falsch : VOLM30
Richtig : VOLM 30
Legen Sie bei der Eingabe eines negativen Wertes einen
dreistelligen numerischen Wert fest.
Beispiel: AUTR-009
Verwenden Sie für MPOS, DATE und SC01 bis SC08 keine
Leerzeichen. Stellen Sie Parameter mit einer bestimmten
Anzahl von Zeichen ein.
Beispiel: MPOS010097
Wenn ein Befehl den Buchstaben “R” für “Richtung” in der
“RS-232C Befehlstabelle” auf Seite 28 enthält, kann der
Istwert mit einem “?” als Parameter zurückgegeben werden.
Beispiel:
VOLM ? ? ? ? ←
Vom PC zum Monitor (Wie hoch ist
die aktuelle Lautstärkeeinstellung?).
30 ←
Vom Monitor zum PC (Aktuelle
Lautstärkeeinstellung: 30).
* Wenn eine ID-Nummer (siehe Seite 25) zugewiesen
wurde (z.B. die ID-Nummer = 1).
VOLM ? ←
Vom PC zum Monitor.
30 001 ←
Vom Monitor zum PC.
