8
FF

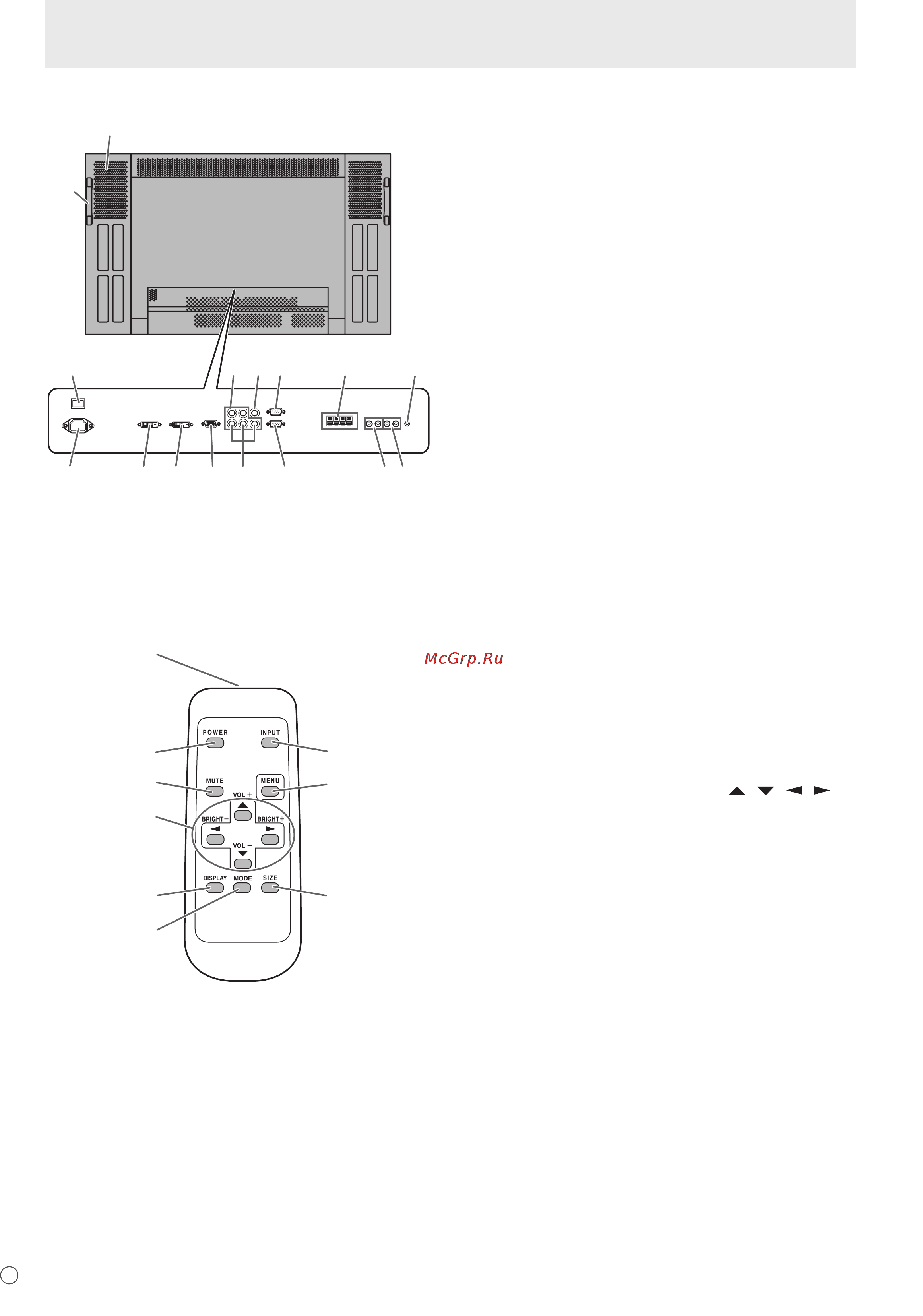

Nomenclature
Vue de l’arrière
1 6 8 9 11 14
2 3 4 5 7 10 12 1
3
15
16
1. Interrupteur principal (Voir à la page 14.)
2. Borne d’entrée secteur (Voir à la page 12.)
3. Borne de sortie PC/AV (DVI-D) (Voir à la page 11.)
4. Borne d’entrée PC1 (DVI-D) (Voir à la page 10.)
Borne d’entrée AV1 (DVI-D)
(Voir à la page 10.)
5. Borne d’entrée PC2 (Mini D-sub à 15 broches) (Voir à
la page 10.)
6. Bornes d’entrée PC3 (BNC) (Voir à la page 10.)
7. Bornes d’entrée AV2 (BNC) (Voir à la page 10.)
8. Borne d’entrée AV3 (BNC) (Voir à la page 10.)
9. Borne de sortie RS-232C (D-sub à 9 broches) (Voir à la
page 24.)
10. Borne d’entrée RS-232C (D-sub à 9 broches) (Voir à la
page 24.)
11. Bornes haut-parleur externe (Voir à la page 11.)
12. Bornes de sortie audio du PC/de l’AV (Voir à la page
11.)
13. Bornes d’entrée audio de l’AV (Voir à la page 10.)
14. Borne d’entrée audio du PC (Voir à la page 10.)
15. Poignées
16. Ouvertures de ventilation
Télécommande
1
2
3
4
5
6
9
8
7
1. Émetteur de signal
2. Bouton POWER (alimentation) (Voir à la page 14.)
3. Bouton SOURDINE (Voir à la page 15.)
4. Boutons VOLUME +/- (Voir à la page 15.)
Boutons LUMINOSITÉ +/- (Voir à la page 15.)
Commande des curseurs boutons ( / / / )
5. Bouton AFFICHAGE (Voir à la page 15.)
6. Bouton MODE (Voir à la page 15.)
7. Bouton ENTRÉE (Voir à la page 15.)
8. Bouton MENU (Voir à la page 17.)
9. Bouton DIMENSION (Voir à la page 15.)
