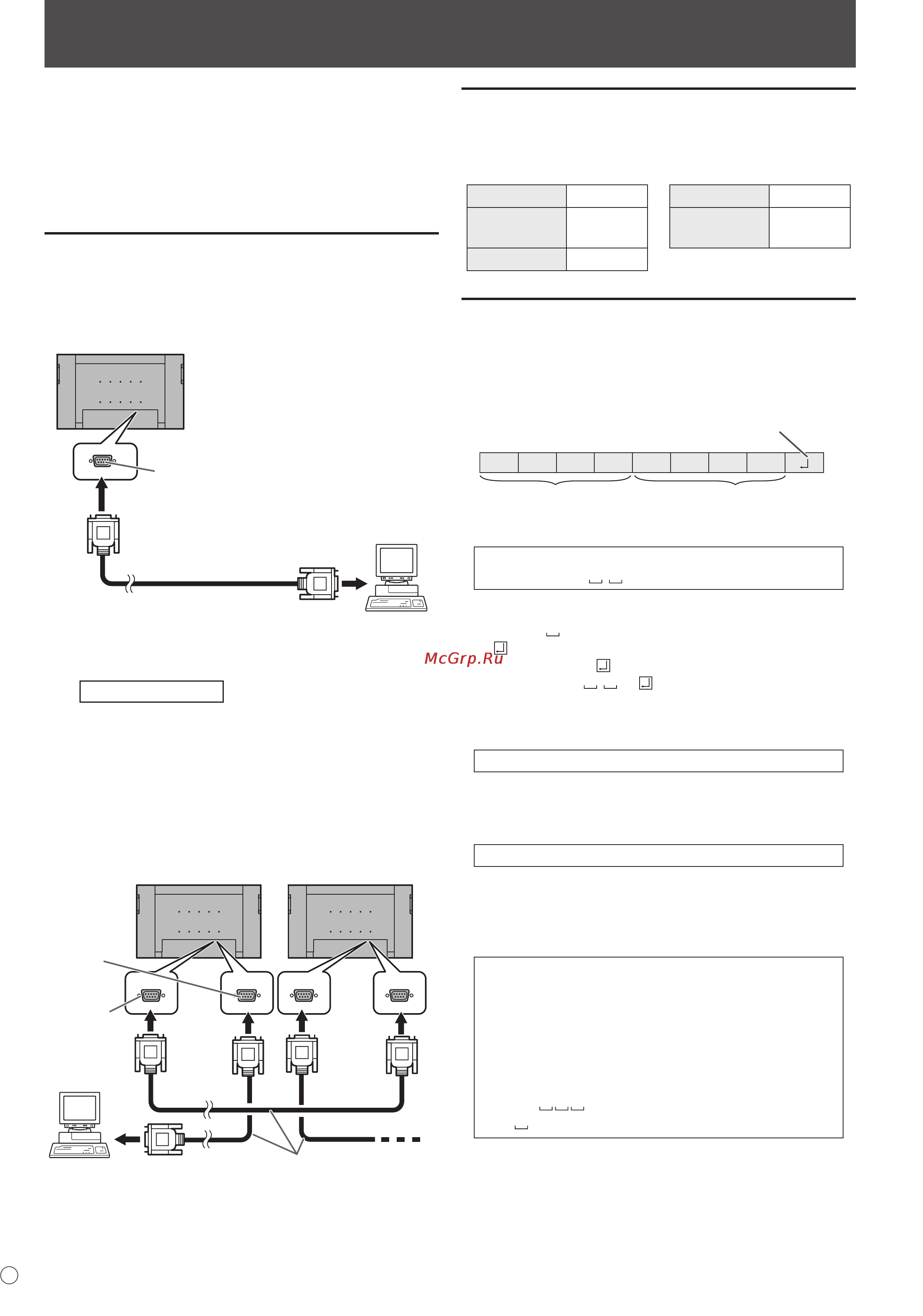

Commande du moniteur par un PC
Vous pouvez commander ce moniteur à partir d’un PC via le
câble RS-232C (port COM) sur le PC.
Vous pouvez également raccorder plusieurs moniteurs en
série en utilisant un PC. En affectant un numéro d’identification
à chaque moniteur (voir à la page 25), vous pouvez faire la
sélection/le réglage du mode d’entrée ou vérifier le statut d’un
moniteur particulier.
Raccordement d’un PC
Raccordement d’un moniteur à un PC
Connectez le câble direct RS-232 entre le port COM du PC
(connecteur RS-232C) et la borne d’entrée RS-232C du
moniteur.
Câble direct RS-232
(en vente dans le commerce)
Vers le port COM
PC
Borne d’entrée RS-232C
Raccordement d’une série de moniteurs
…
Fonctions avancées
Connectez le câble direct RS-232 entre le port COM du PC
(connecteur RS-232C) et la borne d’entrée RS-232C du
premier moniteur.
Puis connectez le câble direct RS-232 à la borne de sortie
RS-232C du premier moniteur et à la borne d’entrée
RS-232C du second moniteur. Connectez de la même manière
le troisième et les moniteurs suivants.
Il est possible de raccorder jusqu’a 25 moniteurs. (En fonction
de la longueur du câble utilisé et des conditions environnantes.)
Câbles directs RS-232
(en vente dans le commerce)
Premier moniteur
Second moniteur
PC
Vers le port COM
Borne de
sortie
RS-232C
Borne d’entrée
RS-232C
Conditions de communication
Faites les réglages de communication RS-232C du PC pour
qu’ils correspondent aux réglages de communication du
moniteur comme suit :
Débit en bauds 9 600 bps
Bit d’arrêt
1 bit
Longueur des
données
8 bits
Commande de
flux
Aucun
Bit de parité Aucun
Procédure de communication
Format des commandes
Lorsqu’une commande est envoyée de l’ordinateur au
moniteur, le moniteur exécute la commande, et envoie un
message de réponse au PC.
C1 C2 C3 C4 P1 P2 P3 P4
Code retour
Champ commande
(4 caractères
alphanumériques prescrits)
Champ paramètre
(Série de 4 caractères
choisis parmi : 0-9, +, - espace, ?)
Exemple: VOLM0030
VOLM
30
* Veillez à entrer 4 caractères pour le paramètre. Ajoutez des
espaces (“ ”) si c’est nécessaire.
(“ ” est un code retour (0D
H
, 0A
H
ou 0D
H
).)
Erreur : VOLM30
Exact : VOLM 30
Lors de la saisie d’une valeur négative en entrée, spécifiez
une valeur numérique par un nombre à trois chiffres.
Exemple: AUTR-009
N’utilisez pas des espaces pour MPOS, DATE, et SC01
à SC08. Spécifiez les paramètres en utilisant un nombre
spécifique de caractères.
Exemple: MPOS010097
Si dans une commande “R” apparaît dans la colonne
“Direction” du “Tableau des commandes RS-232C” de la page
28, la valeur actuelle peut être renvoyée en utilisant un “?”
comme paramètre.
Exemple:
VOLM ? ? ? ? ←
Du PC au moniteur (Quel est le
réglage du volume actuel ?).
30 ←
Du moniteur au PC (réglage du
volume actuel : 30).
* Si un numéro d’identification (voir à la page 25) a été
affecté (par exemple, numéro d’identification = 1).
VOLM ? ←
Du PC au moniteur.
30 001 ←
Du moniteur au PC.
