DEUTSCH
15
D

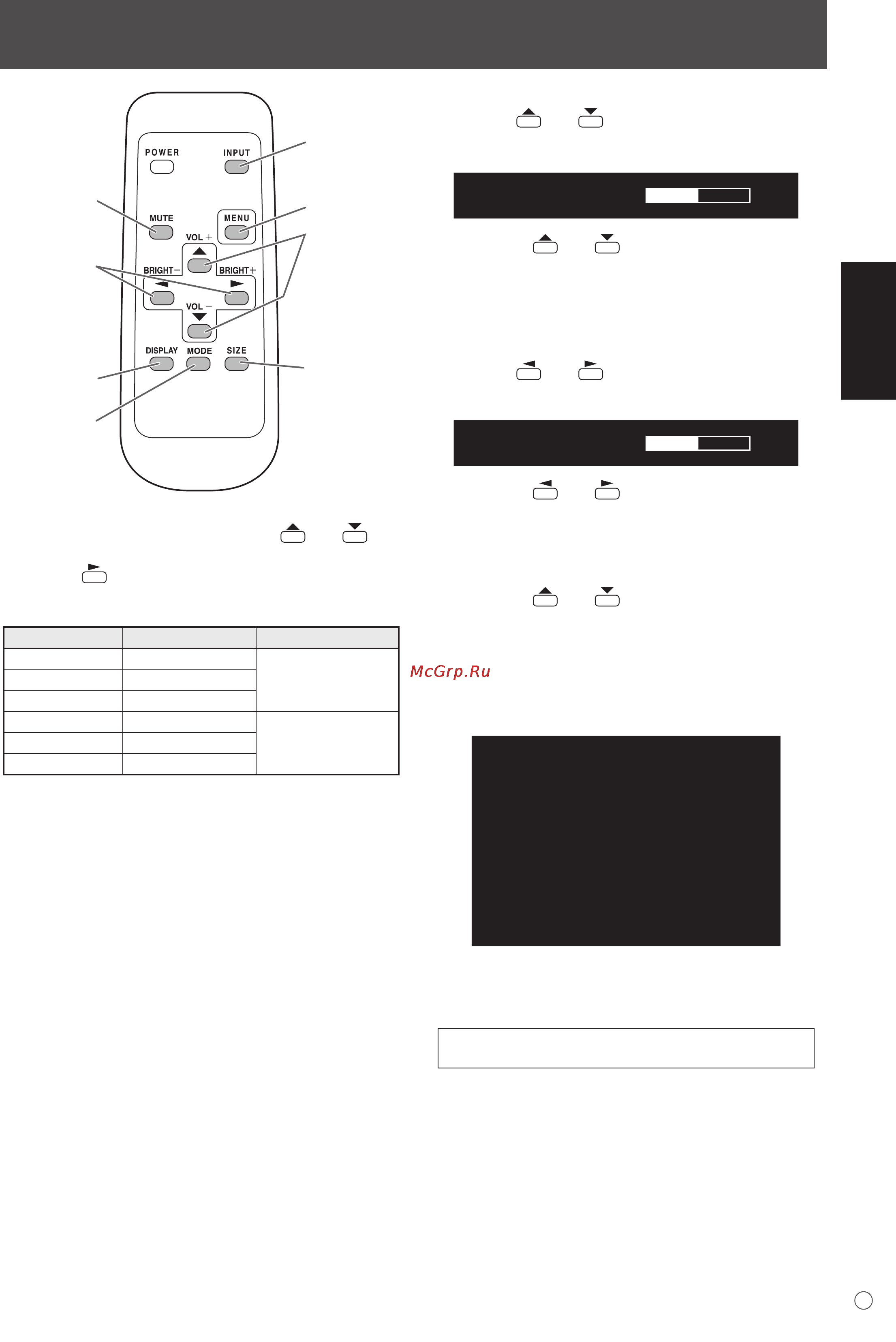

Allgemeiner Betrieb
1
2
3
4
5
6
7
8
1. INPUT (Eingangsmodus-Auswahl)
Das Menü wird angezeigt. Drücken Sie auf oder
,
um
den Eingangsmodus auszuwählen und drücken Sie für die
Eingabe auf .
* Sie können den Eingangsanschluss auswählen, indem Sie
auf den Eingangsschalter des Monitors drücken.
Eingangsmodus Video Audio
PC1 DIGITAL
*1
PC1-Eingangsanschluss
PC-
Audioeingangsanschluss
PC2 ANALOG
PC2-Eingangsanschluss
PC3 ANALOG
*2
PC3-Eingangsanschlüsse
AV1 DIGITAL
*1
AV1-Eingangsanschluss
AV-
Audioeingangsanschlüsse
AV2
COMPONENT
*2
AV2-Eingangsanschlüsse
AV3 VIDEO
AV3-Eingangsanschluss
*1 Wählen Sie den Anschluss für DVI SELECT <DVI
AUSWAHL>. (Siehe Seite 19.)
*2 Wählen Sie den Anschluss für BNC SELECT <BNC
AUSWAHL>. (Siehe Seite 19.)
2. MUTE
Schaltet den Ton vorübergehend aus.
Drücken Sie erneut auf die MUTE-Taste, um den Ton in der
zuvor eingestellten Lautstärke wieder einzuschalten.
3. MENU
Mit dieser Taste können Sie das Bildschirm-Menü ein- und
ausblenden (siehe Seite 17).
4. VOL +/- (Lautstärke)
Wenn Sie auf
oder drücken, wird das
VOLUME <LAUTSTÄRKE>-Menü eingeblendet, sofern nicht
gerade das Bildschirm-Menü angezeigt wird.
V O L U M E 15
Drücken Sie auf oder , um die Lautstärke
einzustellen.
* Wenn Sie etwa 4 Sekunden lang auf keine Taste drücken,
verschwindet das VOLUME <LAUTSTÄRKE>-Menü
automatisch.
5. BRIGHT +/- (Einstellung der Hintergrundbeleuchtung)
Wenn Sie auf
oder drücken, wird das BRIGHT
<HELLK>-Menü eingeblendet, sofern nicht gerade das
Bildschirm-Menü angezeigt wird.
B R I G H T 15
Drücken Sie auf oder , um die Helligkeit einzustellen.
* Wenn Sie etwa 4 Sekunden lang auf keine Taste drücken,
verschwindet das BRIGHT <HELLK>-Menü automatisch.
6. SIZE (Auswahl der Bildschirmgröße)
Das Menü wird angezeigt.
Drücken Sie auf oder , um die Bildschirmgröße
einzustellen. (Siehe Seite 16.)
7. DISPLAY
Mit dieser Taste können Monitorinformationen am Bildschirm
angezeigt werden. Die Anzeige verschwindet automatisch
nach etwa 15 Sekunden oder nach dem neuerlichen Drücken
dieser Taste.
INPUT MODE
SIZE
COLOR MOD
E
BRIGHT
VOLUM
E
ID No.
MODE
L
S/N
PC2 ANALOG
WIDE
ST
D
15
15
0
PN-525
E
:
:
:
:
:
:
:
:
1 0 2 4 x 7 6 8
INFORMATION XXXX/XX/XX XXX XX:XX:X
X
V: 60 Hz H: 48.4 kH
z
8. MODE (Auswahl des Farbmodus)
Mit jedem Drücken dieser Taste wird in der folgenden
Reihenfolge auf den nächsten Farbmodus umgeschaltet:
STD (Normal) → VIVID <LEBHAFT> → sRGB → STD...
• sRGB gilt nur für PC-Eingang.
sRGB ist ein internationaler Standard der IEC (International
Electrotechnical Commission) für die Farbdarstellung.
Bei der Farbkonvertierung werden die Eigenschaften der
Flüssigkristalle genutzt, um eine möglichst originalgetreue
Farbtonwiedergabe zu ermöglichen.
