10
C
连接外围设备
小心
• 在连接或断开电线时请务必关闭主电源开关拔下插头。此外，
请仔细阅读要连接设备的操作手册。
• 连接线时，请注意不要搞错输入端子和输出端子。搞错输入
端子和输出端子可能会引起故障和其它问题。

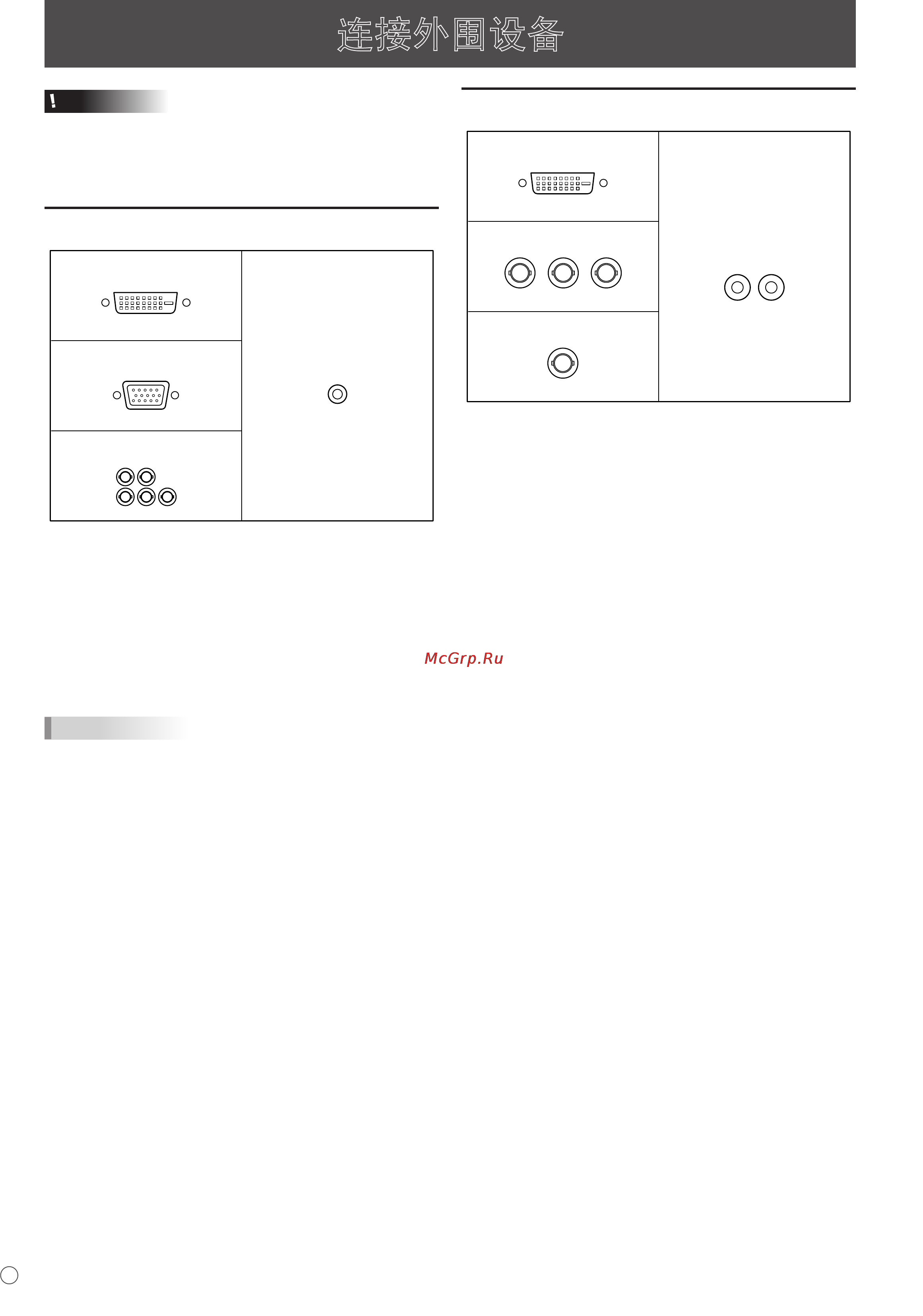

连接 PC
PC1 输入端子
PC
音频输入端子
PC2 输入端子
PC3 输入端子
HV
R G
B
• 在 PC1 输入端子上使用市售的信号线 (DVI-D 24 芯 )。使
用 PC1 输入端子时把 OPTION ( 选项 ) 菜单上的 DVI SELECT
(DVI 选择 ) 设置为 PC (DIGITAL)[PC( 数字式 )]( 见第 19 页 )。
• 在 PC2 输入端子上使用市售的信号线 ( 小型 D-sub 15 芯 )。
• 在 PC3 输入端子上使用市售的信号线 (BNC)。使用 PC3 输入
端子时把 OPTION ( 选项 ) 菜单上的 BNC SELECT (BNC 选择 )
设置为 PC (ANALOG) [PC ( 模拟式 )]( 见第 19 页 )。
• 在 PC 音频输入端子上使用市售的音频线 ( 小型立体声插头 )。
请使用无电阻音频线。
提示
• 根据所连 PC ( 显卡 ) 的不同，图象可能无法正常显示。
• PC3 (BNC) 上可能无法正确显示分辨率为 1920 x 1080 的画
面。在这种情况下，检查您 PC ( 显卡 ) 的设定，验证输入
信号是否符合本显示器的规格 ( 水平同步 : 66.3 kHz，垂
直同步 : 60 Hz，以及点频率 : 148.5 MHz)( 见第 34 页 )。
• 如果显示控制面板中有用来禁用 EDID 的确认对话框，在使
用 PC3 (BNC) 时请进行确认。
• 当使用 PC2 或 PC3 并且 PC 画面首次出现时，或当 PC 设置被
更改时，使用画面自动调节功能 ( 见第 22 页 )。
• 当 OPTION ( 选项 ) 菜单中的 SELF ADJUST ( 自我调节 ) 被
设置为 ON ( 开 ) 时画面会自动调节 ( 见第 19 页 )。
连接 AV 设备
AV1 输入端子
AV 音频输入端子
AV2 输入端子
AV3 输入端子
Cr/Pr Y Cb/Pb
• 在 AV1 输入端子上使用市售的信号线 (DVI-D 24 芯 )。当使
用 AV1 输入端子时把 OPTION ( 选项 ) 菜单上的 DVI SELECT
(DVI 选择 ) 设置为 AV (DIGITAL) [AV ( 数字式 )]( 见第 19
页 )。
• 在 AV2 输入端子上使用市售的部件线 (BNC)。当使用 AV2 输
入端子时把OPTION ( 选项 ) 菜单上的 BNC SELECT (BNC选择 )
设置为 AV (COMPONENT) [AV ( 分量 )]( 见第 19 页 )。
• 在 AV3 输入端子上使用市售的视频线 (BNC)。
• 在 AV 音频输入端子上使用市售的音频线 (RCA)。
• AV1 输入端子与以下视频信号兼容 :
1920 x 1080 p @ 50/59.94/60 Hz
1920 x 1080 i @ 50/59.94/60 Hz
1280 x 720 p @ 50/59.94/60 Hz
720 x 576 p @ 50 Hz
720 x 480 p @ 59.94/60 Hz
640 x 480 p @ 59.94/60 Hz
• AV2 输入端子与以下视频信号兼容 :
1080i (1125i)/50, 1080i (1125i)/60, 720p
(750p)/50, 720p (750p)/60, 576p (625p), 576i
(625i), 480p (525p), 480i (525i)
