FRANÇAIS
9
F
Manière d’installer le moniteur
Précautions pour le montage
• Comme le moniteur est lourd, consultez votre revendeur
avant l’installation, le démontage ou le déplacement du
moniteur.
• L’installation, le démontage ou le déplacement du moniteur
doit être fait par 2 personnes ou plus.
• Un support et un support de montage conformes aux
spécifications VESA sont nécessaires. N’utilisez pas de
trous de vis autres que les trous standard VESA pour
l’installation.
• Lorsque vous déplacez le moniteur, assurez-vous de le
saisir par les deux poignées situées à l’arrière et sur le bas
de l’unité. Ne saisissez pas le panneau LCD. Ceci pourrait
causer une panne, un dysfonctionnement ou une blessure.
• Installez le moniteur perpendiculairement à la surface
horizontale. Si c’est nécessaire, limitez l’angle d’inclinaison
entre 0° et 20° vers le bas.
• Le montage du moniteur sur le mur demande des
compétences techniques spéciales et le travail doit être
fait par un revendeur agréé par SHARP. Vous ne devez
jamais tenter de faire ce travail vous-même. Notre société
déclinera toute responsabilité pour les accidents ou
blessures causés par un montage incorrect ou par une
mauvaise manipulation.
• Ce moniteur doit être utilisé sous une température
ambiante entre 0°C et 40°C. Laissez assez d’espace
autour du moniteur pour empêcher que la chaleur ne
s’accumule à l’intérieur.

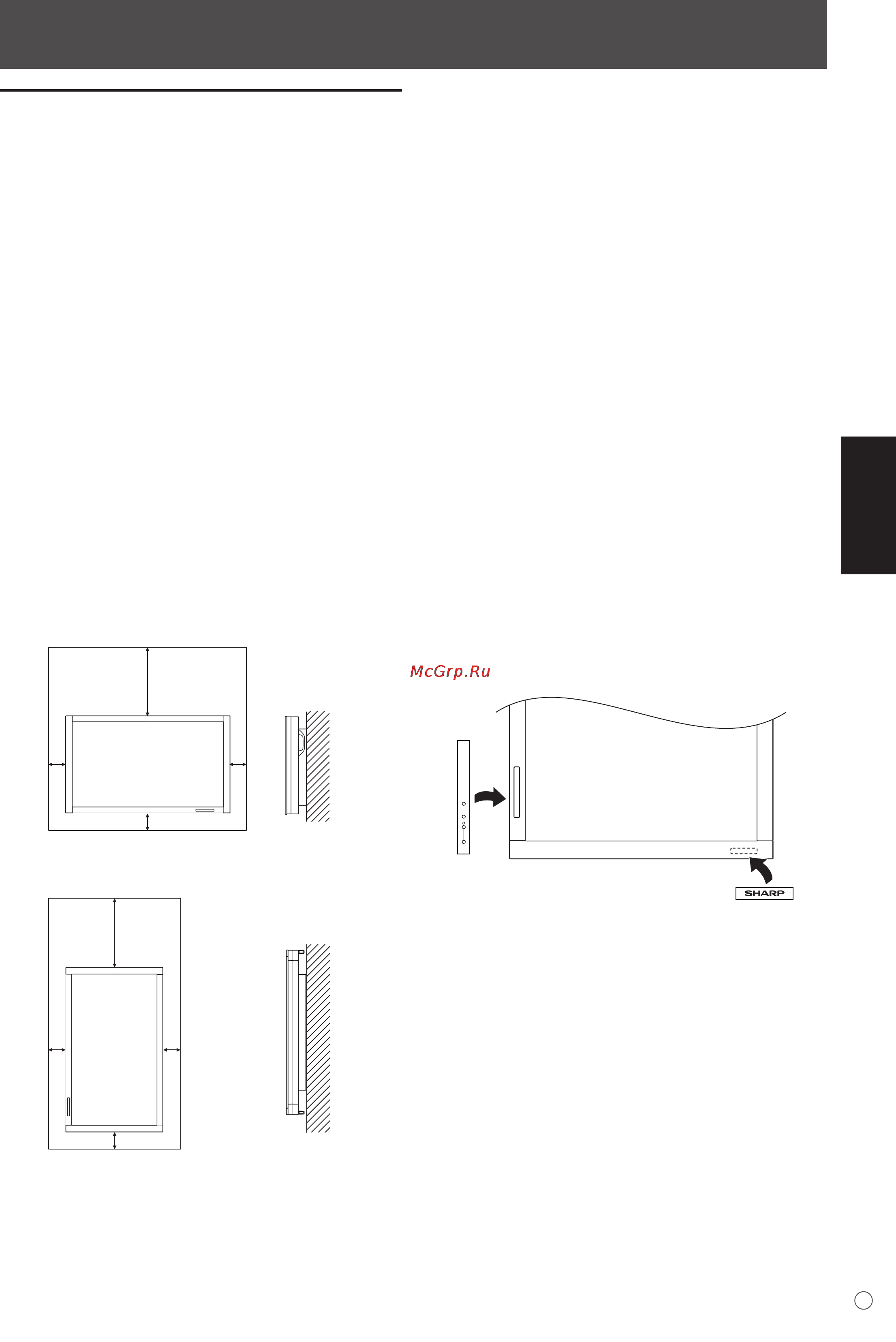

Pour le moniteur en position horizontale
20
Unité : cm
5
5 5
Pour le moniteur en position verticale
Unité : cm
5
5 5
20
*
*
* Le moniteur peut être installé près d’un mur, etc.
Cependant, le moniteur émet de la chaleur pendant
son fonctionnement. Faites attention, la chaleur émise
par le moniteur peut décolorer ou altérer le mur.
S’il est difficile de laisser un tel espace parce que le
moniteur est installé dans une enceinte ou pour d’autres
raisons, prenez d’autres mesures, pour maintenir la
température ambiante entre 0°C et 40°C, telles que
l’installation d’un ventilateur à l’intérieur de l’enceinte.
• Respectez la condition suivante quand vous installez le
moniteur dans la direction verticale. Le non respect de
cette condition peut causer des dysfonctionnements.
- Installez le moniteur de sorte que la diode d’alimentation
soit située sur le bord inférieur.
- Réglez le MONITOR <MONITEUR> sur PORTRAIT dans
le menu SETUP <INSTALLATION>. (Voir à la page 19).
• Ne bloquez pas les ouvertures de ventilation. Si la
température dans le moniteur s’élève, ceci pourrait causer
un dysfonctionnement.
• Après le montage, il est recommandé de prendre des
mesures pour empêcher le moniteur de tomber.
• Ne placez le moniteur sur un équipement qui dégage de la
chaleur.
• Veillez à utiliser un support de table ou un support mural
ou monté au plafond conçu ou prévu pour le montage du
moniteur.
• Ce moniteur est prévu pour être installé sur un mur, un
plafond ou un pilier en béton. Un travail de renforcement
pourrait s’avérer nécessaire pour certains matériaux tels
que le plâtre, un mince panneau de plastique ou le bois
avant de commencer l’installation.
Le mur sur lequel ce moniteur et le support doivent être
installés doit pouvoir supporter, au moins, 4 fois son poids
ou d’avantage. Installez de la manière qui convient le
mieux en fonction du matériau et de la structure.
• Utilisez l’autocollant vertical du logo quand vous installez le
moniteur dans une direction verticale.
*
INPUT
* N’enlevez pas l’autocollant fixé en usine, mais fixez
l’autocollant du logo sur l’autre. Assurez-vous de ne pas
recouvrir le capteur de télécommande ou des boutons.
