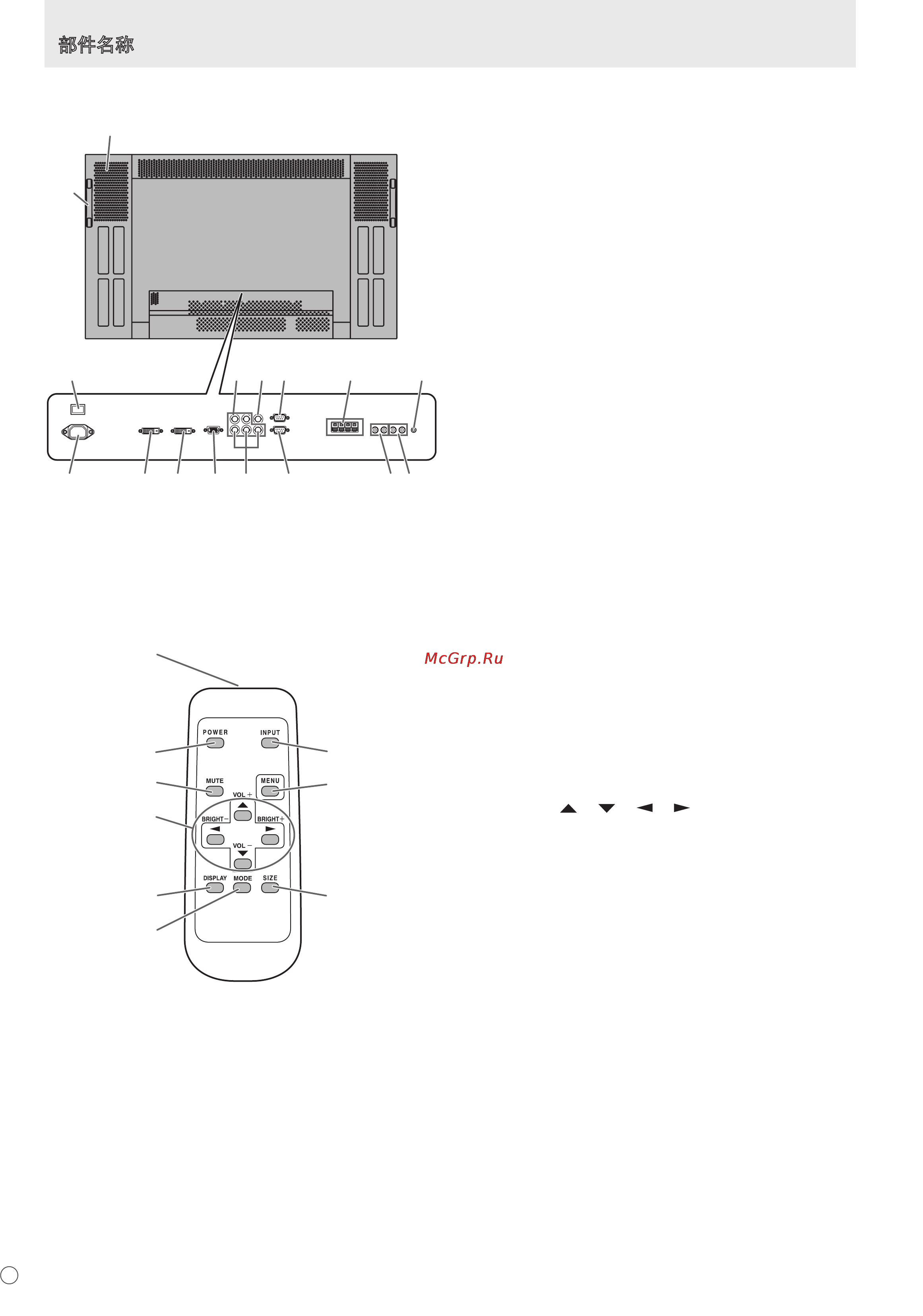

8
C
部件名称
后视图
1 6 8 9 11 14
2 3 4 5 7 10 12 1
3
15
16
1. 主电源开关 ( 见第 14 页 )
2. 交流电输入端子 ( 见第 12 页 )
3. PC/AV 输出端子 (DVI-D)( 见第 11 页 )
4. PC1 输入端子 (DVI-D)( 见第 10 页 )
AV1 输入端子 (DVI-D)( 见第 10 页 )
5. PC2 输入端子 ( 小型 D-sub 15 芯 )( 见第 10 页 )
6. PC3 输入端子 (BNC)( 见第 10 页 )
7. AV2 输入端子 (BNC)( 见第 10 页 )
8. AV3 输入端子 (BNC)( 见第 10 页 )
9. RS-232C 输出端子 (D-sub 9 芯 )( 见第 24 页 )
10. RS-232C 输入端子 (D-sub 9 芯 )( 见第 24 页 )
11. 外部扬声器端子 ( 见第 11 页 )
12. PC/AV 音频输出端子 ( 见第 11 页 )
13. AV 音频输入端子 ( 见第 10 页 )
14. PC 音频输入端子 ( 见第 10 页 )
15. 抓柄
16. 通风口
遥控器
1
2
3
4
5
6
9
8
7
1. 信号传送器
2. POWER( 电源 ) 按钮 ( 见第 14 页 )
3. MUTE( 静音 ) 按钮 ( 见第 15 页 )
4. VOL ＋ / － ( 音量＋ / － )( 音量调节 ) 按钮 ( 见第 15 页 )
BRIGHT ＋ / － ( 明亮＋ / － )( 明亮度调节 ) 按钮 ( 见第
15 页 )
光标控制 ( / / / ) 按钮
5. DISPLAY ( 显示 ) 按钮 ( 见第 15 页 )
6. MODE ( 模式 ) 按钮 ( 见第 15 页 )
7. INPUT ( 输入 ) 按钮 ( 见第 15 页 )
8. MENU ( 菜单 ) 按钮 ( 见第 17 页 )
9. SIZE ( 尺寸 ) 按钮 ( 见第 15 页 )
