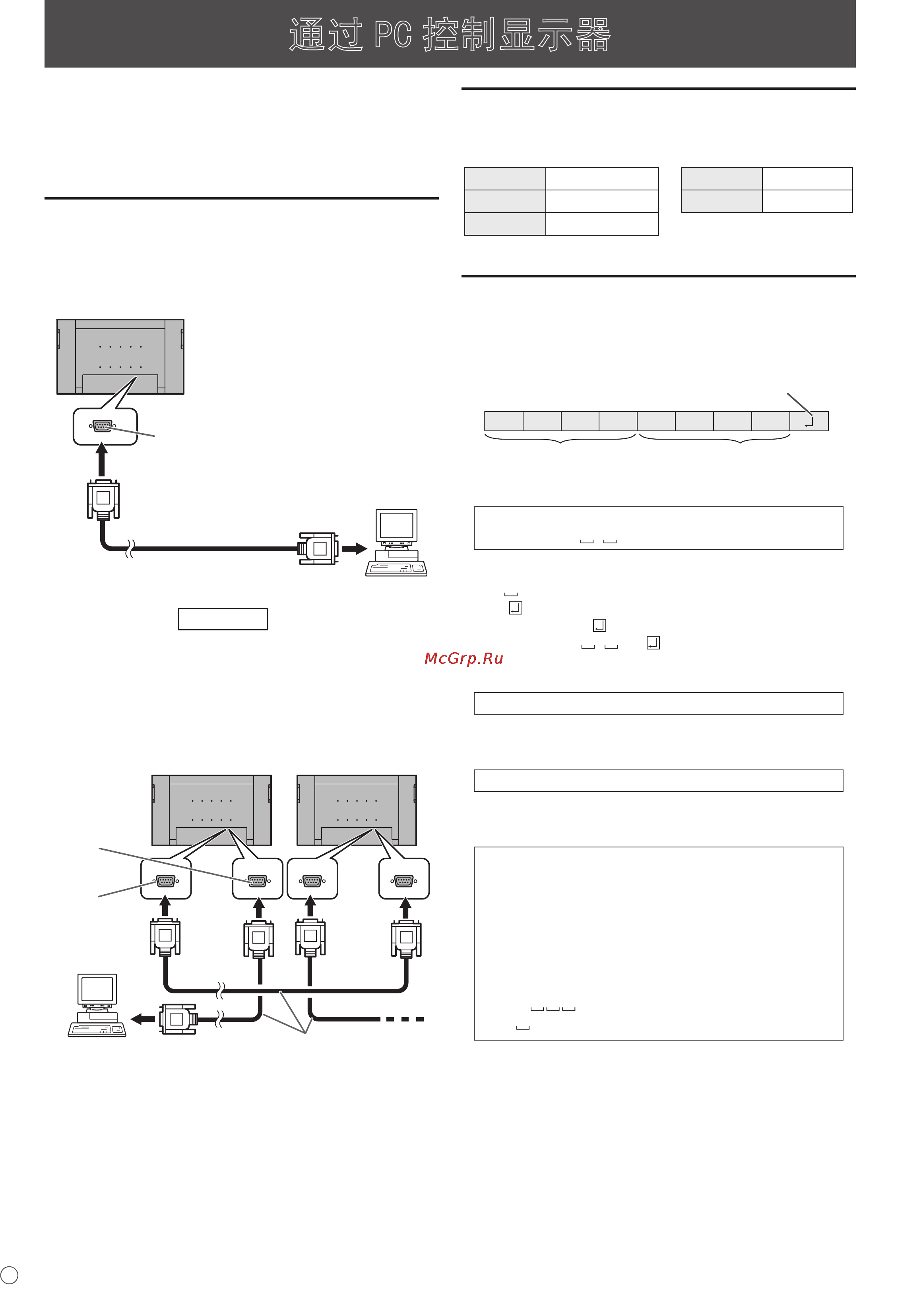

![Sharp PN-525E [170/184] Pegase](/views2/1095823/page170/bgaa.png)
24
C
通过 PC 控制显示器
您可以通过 PC 上的 RS-232C(COM ( 串行通讯 ) 端口 ) 控制本
显示器。
您还可以使用 PC 以串联的方式连接多台显示器。通过在各显示
器上分配标识号 ( 见第 25 页 )，您可以选择或调节输入模式或
查看特定显示器的状态。
与 PC 的连接
与一台 PC 1 对 1 连接
用 RS-232 直通线在 PC 的 COM ( 串行通讯 ) 端口 (RS-232C 连
接器 ) 和显示器的 RS-232C 输入端子之间进行连接。
RS-232直通线(市售)
到COM (串行通讯)端口
PC
RS-232C输入端子
菊花链连接…
高级操作
用 RS-232 直通线在 PC 的 COM( 串行通讯 ) 端口 (RS-232C 连接器 )
和第一台显示器的 RS-232C 输入端子之间进行连接。
接下来，将 RS-232 直通线连接到第一台显示器的 RS-232C 输出
端子和第二台显示器的 RS-232C 输入端子。 以同样的方式连接
到第三及后边的显示器。最多可连接 25 台显示器 ( 具体视线的
长度及周围环境 )。
RS-232直通线(市售)
第一台显示器 第二台显示器
PC
到COM (串行通讯)端口
RS-232C
输出端子
RS-232C
输入端子
通讯条件
设定 PC 上 RS-232C 的通讯设置，使之与显示器的通讯设置相匹
配，具体如下 :
波特率 9600 比特 / 秒 停止位 1 位
数据长度 8 比特 流量控制 无
奇偶位 无
通讯流程
指令格式
当从 PC 向显示器发送一条指令时，显示器会根据收到的指令进
行操作，并向 PC 发送一个回应信息。
C1 C2 C3 C4 P1 P2 P3 P4
返回代码
指令域
(4个指定的字母数字
混合的字符)
参数域
(由0-9，+，−，空格，？组成的
4个字符的字符串)
例子 : VOLM0030
VOLM
30
* 确保参数输入为 4 个字符。如果需要的话加上空格
(“ ”)。
(“ ” 是返回代码 (0D
H
, 0A
H
或 0D
H
)。)
错误 :
VOLM30
正确 : VOLM 30
当输入负值时，指定一个三位数的值。
例子 : AUTR-009
切勿使用 MPOS，DATE 以及 SC01 到 SC08 的空间。用指定数量的
字符来指定参数。
例子 : MPOS010097
如果一条指令在第 28 页 “RS-232C 指令表 ” 的 “ 说明 ” 栏
中列出了 “R”，用 “?” 作参数就能返回当前值。
例子 :
VOLM ? ? ? ? ←
从 PC 到显示器
( 当前值设置为多少？ )。
30 ←
从显示器到 PC
( 当前值设置 : 30)。
* 如果已经设定了 ID 号 ( 见第 25 页 )
( 例如，ID 数 = 1)。
VOLM ? ← 从 PC 到显示器。
30 001 ← 从显示器到 PC。
