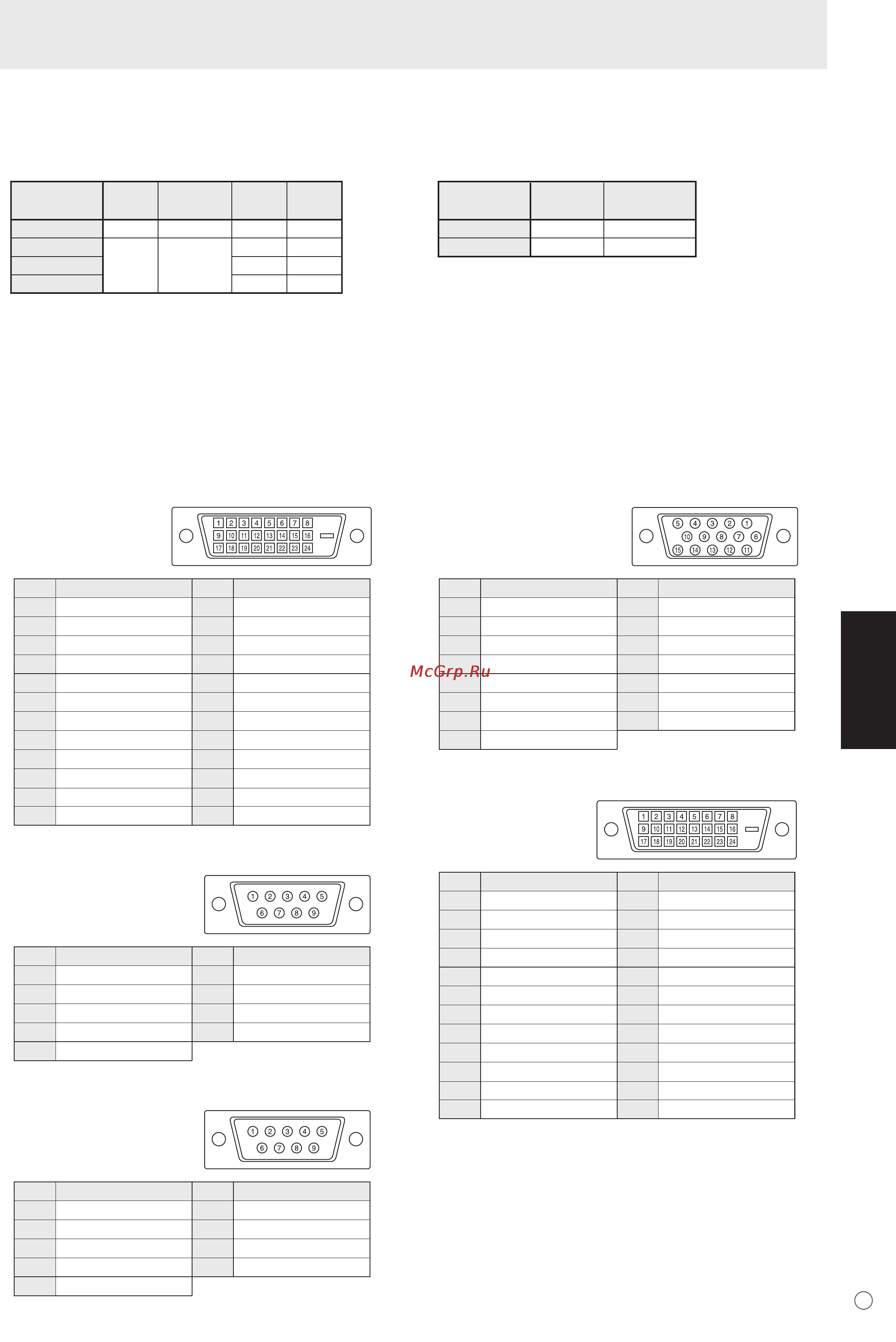

![Sharp PN-525E [145/184] Русский](/views2/1095823/page145/bg91.png)
35
P
РУССКИЙ
Контакты входного разъема ПК1/AV1
(DVI-D 24 контакта)
Номер
1
2
3
4
5
6
7
8
9
10
11
12
Функция
TMDS данные 2-
TMDS данные 2+
TMDS данные 2/4 экранированы
Н.З.
Н.З.
Тактовый генератор DDC
DDC данные
Н.З.
TMDS данные 1-
TMDS данные 1+
TMDS данные 1/3 экранированы
Н.З.
Номер
13
14
15
16
17
18
19
20
21
22
23
24
Функция
Н.З.
+5 В
ЗАЗЕМЛ
Обнаружение горячего подключения
TMDS данные 0-
TMDS данные 0+
TMDS данные 0/5 экранированы
Н.З.
Н.З.
Зкран тактового генератора TMDS
Тактовый генератор TMDS +
Такт
овый генератор TMDS -
Контакты входного разъема RS-232C
(D-sub 9 контактов)
Номер
1
2
3
4
5
Функция
Н.З.
Переданные данные
Принятые данные
Н.З.
ЗАЗЕМЛ
Номер
6
7
8
9
Функция
Н.З.
Н.З.
Н.З.
Н.З.
Контакты выходного разъема RS-232C
(D-sub 9 контактов)
Номер
1
2
3
4
5
Функция
Н.З.
Принятые данные
Переданные данные
Н.З.
ЗАЗЕМЛ
Номер
6
7
8
9
Функция
Н.З.
Н.З.
Н.З.
Н.З.
Контакты входного разъема ПК2
(Mini D-sub 15 контактов)
Номер
1
2
3
4
5
6
7
8
Функция
Вход красного видеосигнала
Вхо
д зелёного видеосигнала
Вхо
д синего видеосигнала
Н.З.
ЗАЗЕМЛ
ЗАЗЕМЛ для красного видеосигнала
ЗАЗЕМЛ для зелёного видеосигнала
ЗАЗЕМЛ для синего видеосигнала
Номер
9
10
11
12
13
14
15
Функция
+5 В
ЗАЗЕМЛ
Н.З.
DDC данные
Вход синхросигнала Hsync
Вхо
д синхросигнала Vsync
Тактовый генератор DDC
Контакты выходного разъема ПК/AV
(DVI-D 24 контакта)
Номер
1
2
3
4
5
6
7
8
9
10
11
12
Функция
TMDS данные 2-
TMDS данные 2+
TMDS данные 2/4 экранированы
Н.З.
Н.З.
Тактовый генератор DDC
DDC данные
Н.З.
TMDS данные 1-
TMDS данные 1+
TMDS данные 1/3 экранированы
Н.З.
Номер
13
14
15
16
17
18
19
20
21
22
23
24
Функция
Н.З.
+5 В
ЗАЗЕМЛ
Обнаружение горячего подключения
TMDS данные 0-
TMDS данные 0+
TMDS данные 0/5 экранированы
Н.З.
Н.З.
Зкран тактового генератора TMDS
Тактовый генератор TMDS +
Такт
овый генератор TMDS -
Спецификации
Управление питанием
Данный монитор соответствует стандартам VESA DPMS и DVI DMPM. При этом, чтобы работала данная функция
управления питанием монитора, видеокарта и компьютер должны поддерживать один и тот же стандарт.
DMPM
Monitor ON
Active OFF
Экран
Отображает
Не отображае
т
Потребляемая
мощность
325 Вт
7,5 Вт*
DPMS: Display Power Management Signaling DMPM: Digital Monitor Power Management
DPMS
ON STATE
STANDBY
SUSPEND
OFF STATE
Экран
Отображает
Не
отображает
Потребляемая
мощность
325 Вт
7,5 Вт*
Hsync
Да
Нет
Да
Нет
Vsync
Да
Да
Нет
Нет
* Когда функция AUTO INPUT CHANGE
<АВТОНАСТРОЙКА ВХОДА> включена OFF <ВЫКЛ>.
11,5 Вт когда функция выключена ON <ВКЛ>.
DDC (plug and play)
Данный монитор поддерживает стандарт VESA DDC (Display Data Channel).
DDC - это стандарт сигналов (plug and play) для подключения мониторов к компьютерам. При этом они самостоятельно обмениваются
информацией о разрешении и других параметрах. Данная функция может использоваться в случае, если компьютер поддерживает
стандарт DDC и сконфигурирован таким образом, чтобы определять мониторы, поддерживающие функцию plug and play.
Имеется несколько разновидностей стандарта DDC, в зависимости от метода обмена данными. Данный монитор поддерживает
стандарт DDC2B.
