Sharp PN-525E [86/184] Montage des supports temporaires
![Sharp PN-525E [86/184] Montage des supports temporaires](/views2/1095823/page86/bg56.png)
12
F

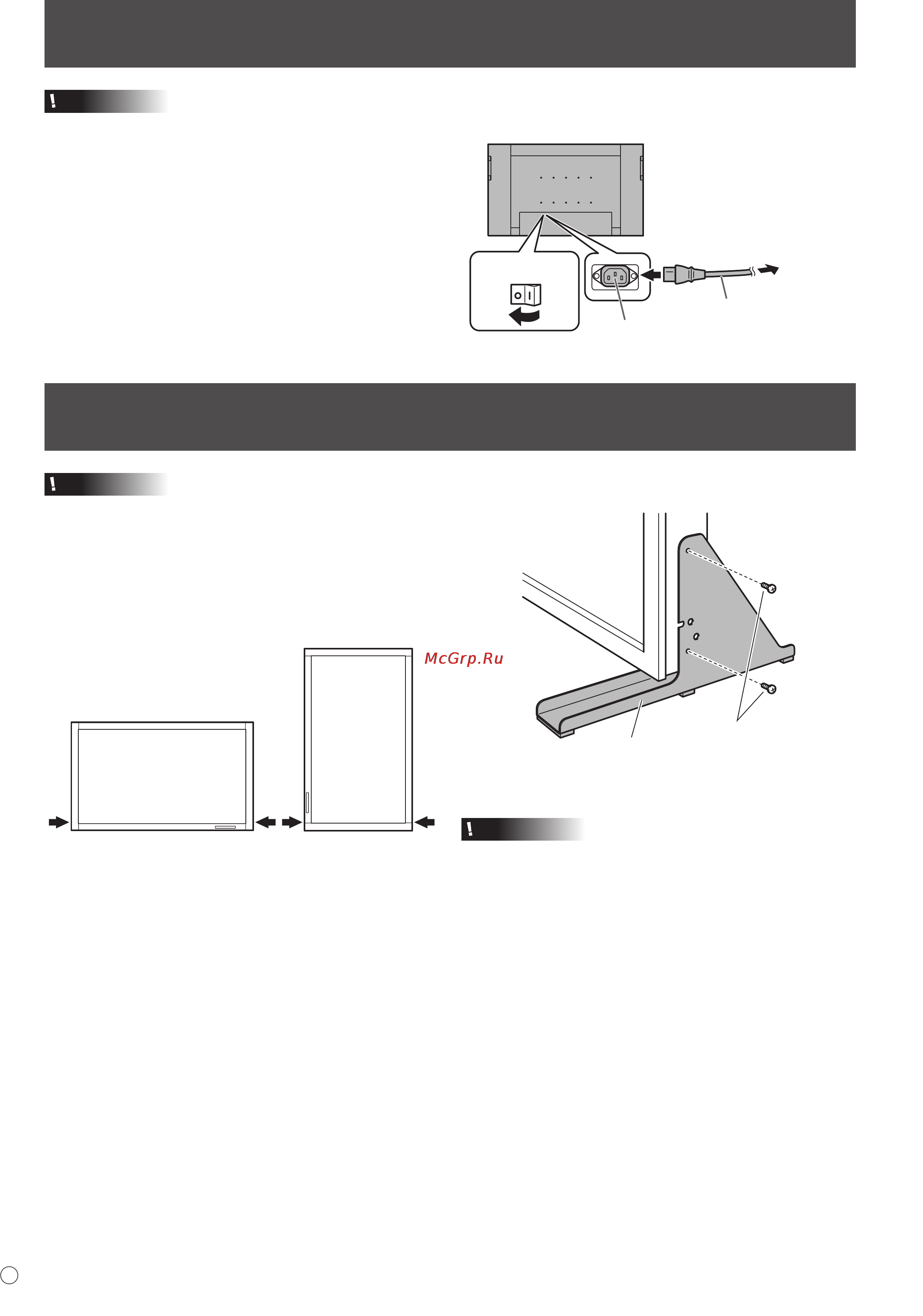

Raccordement du cordon d’alimentation
Attention
• N’utilisez pas un autre cordon d’alimentation que celui qui est fourni avec le moniteur.
1. Mettez hors tension l’interrupteur principal.
2. Raccordez le cordon d’alimentation (fourni) à la borne
d’entrée secteur.
3. Raccordez le cordon d’alimentation (fourni) à la prise
d’alimentation secteur.
2
Vers la prise
d’alimentation
secter
Cordon d’alimentation (fourni)
3
1
Borne d’entrée secteur
Interrupteur
principal
Attention
• Le moniteur pèse lourd. Il doit être manipulé par 2 personnes
ou plus.
• Notez bien que les supports temporaires sont à usage
temporaire uniquement, en attendant que le moniteur soit
correctement installé.
Le support temporaire peut être monté dans une position
visible sur la figure.
Enlevez les vis du moniteur et utilisez les pour monter le
support temporaire.
Support Temporaire
Vis
Attention
• Après avoir détaché le support temporaire, assurez-vous
que les vis enlevées sont remontées sur le moniteur.
Montage des supports temporaires
