Название деталей

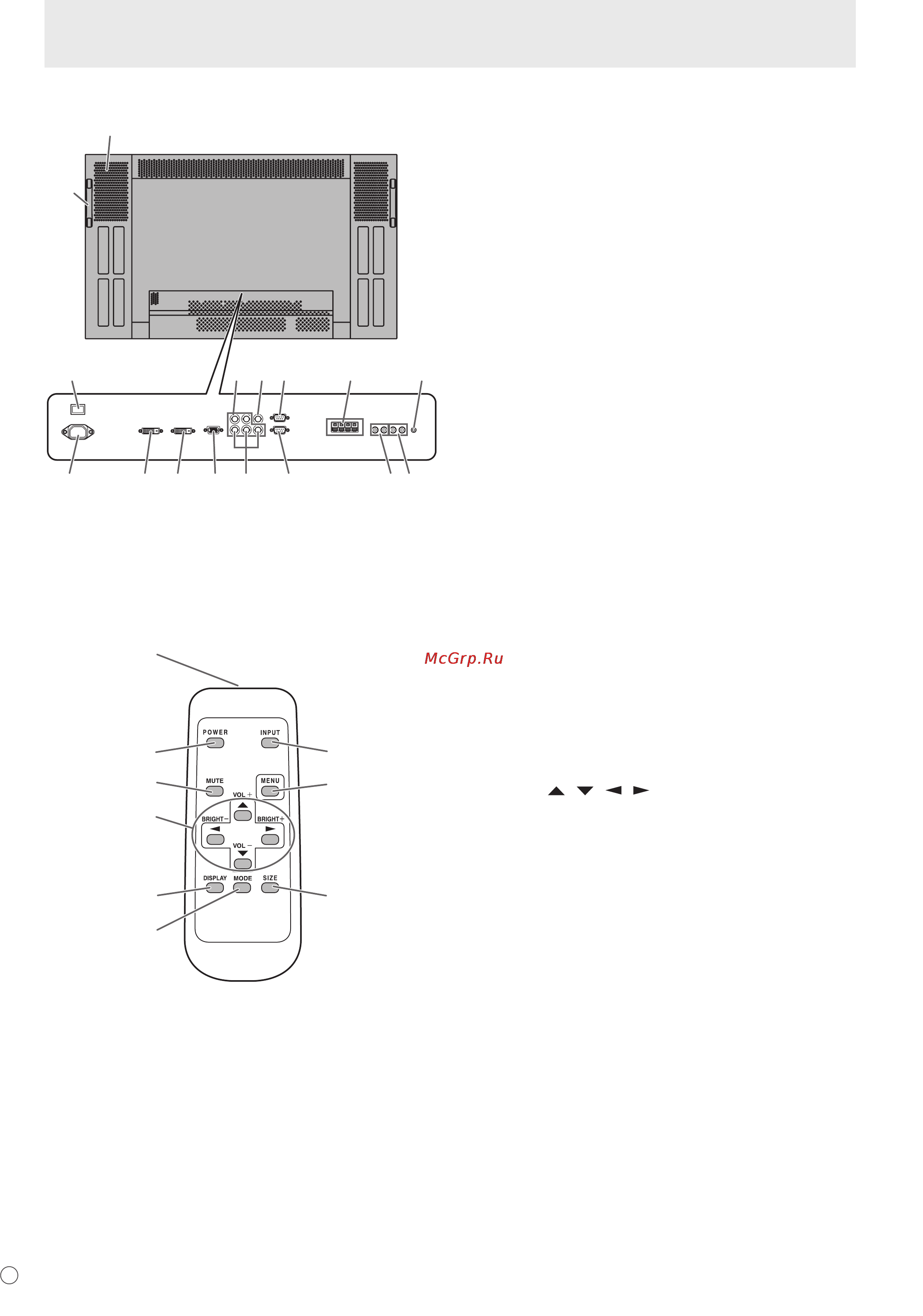

Вид сзади
1 6 8 9 11 14
2 3 4 5 7 10 12 1
3
15
16
1. Главный выключатель питания (Cм. стр. 14.)
2. Входной разъем питания переменного тока
(Cм. стр. 12.)
3. Выходной разъем ПК/AV (DVI-D) (Cм. стр. 11.)
4. Входной разъем ПК1 (DVI-D)
(Cм. стр. 10.)
Входной разъем AV1 (DVI-D)
(Cм. стр. 10.)
5. Входной разъем ПК2 (Mini D-sub 15 контактов)
(Cм. стр. 10.)
6. Входные разъемы ПК3 (BNC)
(Cм. стр. 10.)
7. Входные разъемы AV2 (BNC)
(Cм. стр. 10.)
8. Входной разъем AV3 (BNC)
(Cм. стр. 10.)
9. Выходной разъем RS-232C (D-sub 9 контактов)
(Cм. стр. 24.)
10. Входной разъем RS-232C (D-sub 9 контактов)
(Cм. стр. 24.)
11. Разъемы внешнего динамика (Cм. стр. 11.)
12. Выходные аудио-разъемы ПК/AV (Cм. стр. 11.)
13. Входные аудио-разъемы AV (Cм. стр. 10.)
14. Входной аудио-разъем ПК
(Cм. стр. 10.)
15. Ручки
16. Вентиляционные отверстия
Пульт дистанционного управления
1
2
3
4
5
6
9
8
7
1. Передатчик сигнала
2. Кнопка POWER (ПИТАНИЕ)
(Cм. стр. 14.)
3. Кнопка MUTE (ОТКЛЮЧИТЬ ЗВУК)
(Cм. стр. 15.)
4. Кнопки VOL (ГРОМКОСТЬ) +/-
(Cм. стр. 15.)
Кнопки BRIGHT (ПОДСВЕТКА) +/-
(Cм. стр. 15.)
Кнопки
( / / / ) управления курсором
5. Кнопка DISPLAY (ДИСПЛЕЙ)
(Cм. стр. 15.)
6. Кнопка MODE (РЕЖИМ)
(Cм. стр. 15.)
7. Кнопка INPUT (ВХОД)
(Cм. стр. 15.)
8. Кнопка MENU (МЕНЮ)
(Cм. стр. 17.)
9. Кнопка SIZE (РАЗМЕР)
(Cм. стр. 15.)
