12
D

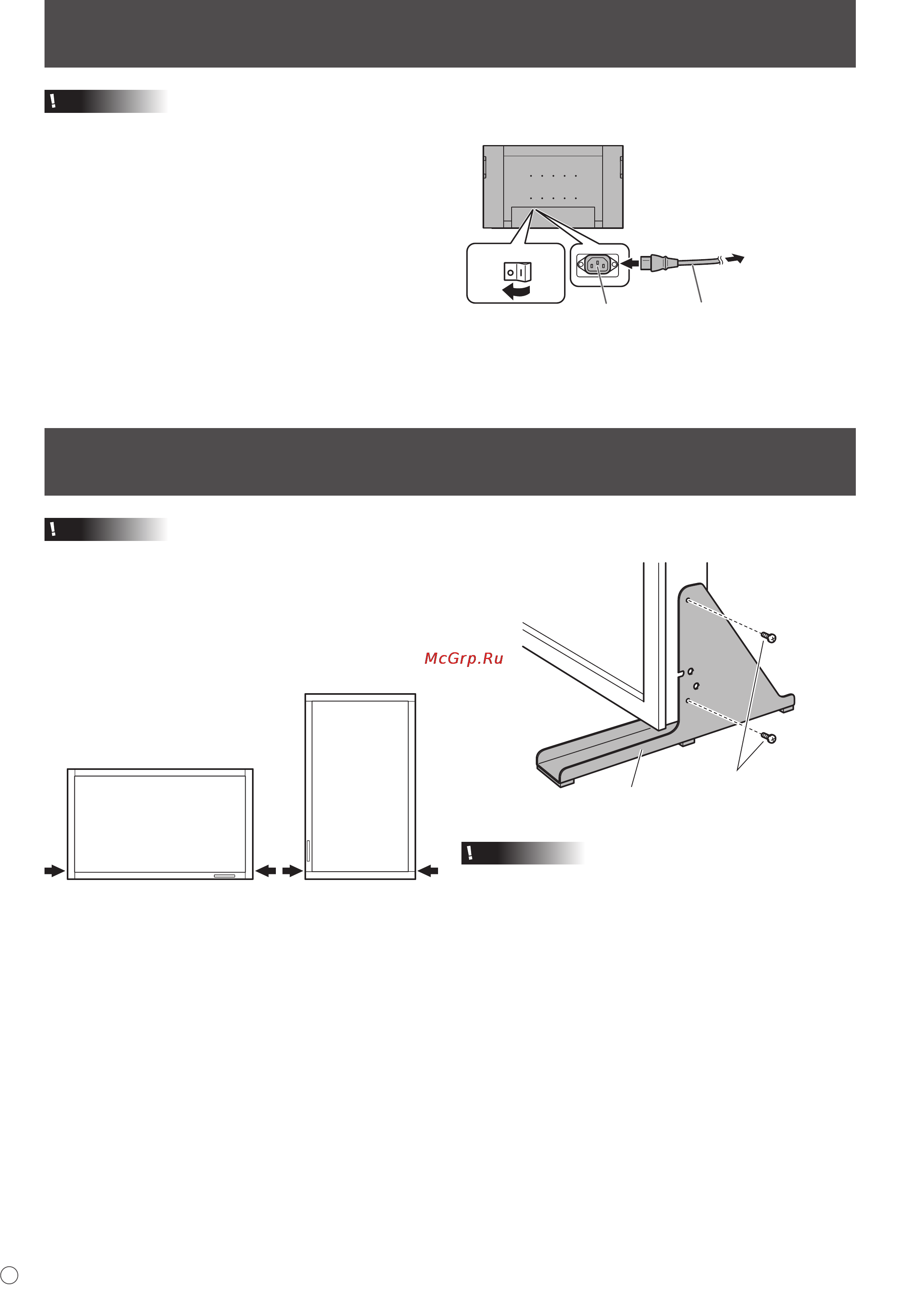

Anschließen des Netzkabels
Vorsicht
• Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel.
1. Schalten Sie den Hauptschalter aus.
2. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in
die Netzsteckdose.
3. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in
die Wandsteckdose.
Netzsteckdose
1
Hauptnetzschalter
Zur Wandsteckdose
Netzkabel
(im Lieferumfang enthalten)
2
3
Vorsicht
• Der Monitor ist sehr schwer. Er muss daher von mindestens
zwei Personen getragen werden.
• Bitte beachten Sie, dass dieser Fuß ausschließlich
vorübergehend verwendet werden darf, bis der Monitor
richtig befestigt wurde.
Der temporäre Fuß kann in einer, wie in der Abbildung
dargestellten Position montiert werden.
Entfernen Sie die Schrauben vom Monitor und befestigen Sie
den temporären Fuß mit den Schrauben.
Temporärer Fuß
Schrauben
Vorsicht
• Vergewissern Sie sich nach dem Entfernen des temporären
Fußes, dass die entfernten Schrauben am Monitor wieder
befestigt wurden.
Befestigung des temporären Fußes
