ENGLISH
15
E

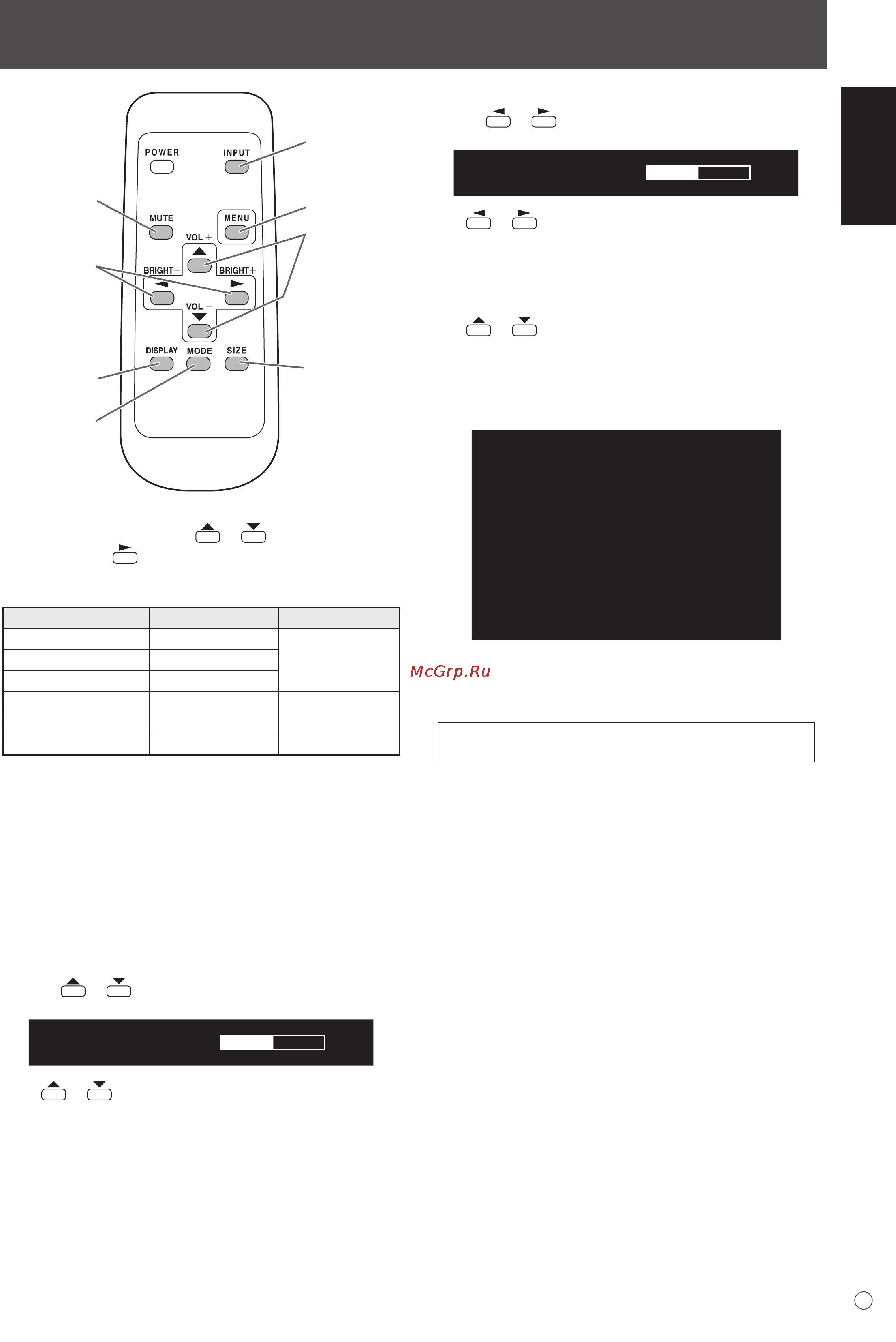

Basic Operation
1
2
3
4
5
6
7
8
1. INPUT (Input mode selection)
The menu is displayed. Press or to select the input
mode, and press to enter.
* You can select the input terminal by pressing the input
switch of the monitor.
Input mode Video Audio
PC1 DIGITAL
*1
PC1 input terminal
PC audio input
terminal
PC2 ANALOG
PC2 input terminal
PC3 ANALOG
*2
PC3 input terminals
AV1 DIGITAL
*1
AV1 input terminal
AV audio input
terminals
AV2 COMPONENT
*2
AV2 input terminals
AV3 VIDEO AV3 input terminal
*1 Select the terminal for DVI SELECT. (See page 19.)
*2 Select the terminal for BNC SELECT. (See page 19.)
2. MUTE
Turns off the volume temporarily.
Press the MUTE button again to turn the sound back to the
previous level.
3. MENU
Displays and turns off the menu screen (see page 17).
4. VOL +/- (Volume adjustment)
Pressing or displays the VOLUME menu when the
menu screen is not displayed.
V O L U M E 15
Press or to adjust the volume of the sound.
* If you do not press any buttons for about 4 seconds, the
VOLUME menu automatically disappears.
5. BRIGHT +/- (Backlight adjustment)
Pressing or displays the BRIGHT menu when the
menu screen is not displayed.
B R I G H T 15
Press or to adjust the brightness.
* If you do not press any buttons for about 4 seconds, the
BRIGHT menu automatically disappears.
6. SIZE (Screen size selection)
The menu is displayed.
Press or to select the screen size. (See page 16.)
7. DISPLAY
Displays monitor information. The display disappears when
this button is pressed again or disappears automatically after
approximately 15 seconds.
INPUT MODE
SIZE
COLOR MOD
E
BRIGHT
VOLUM
E
ID No.
MODE
L
S/N
PC2 ANALOG
WIDE
ST
D
15
15
0
PN-525
E
:
:
:
:
:
:
:
:
1 0 2 4 x 7 6 8
INFORMATION XXXX/XX/XX XXX XX:XX:X
X
V: 60 Hz H: 48.4 kH
z
8. MODE (Colour mode selection)
Each time you press this button, the colour mode changes in
the following order:
STD (Standard) → VIVID → sRGB → STD...
• sRGB applies to PC input only.
sRGB is international standard of colour representation
specified by IEC (International Electrotechnical
Commission). Colour conversion is made in taking account
of liquid crystal’s characteristics and represents colour tone
close to its original image.
